B32921C3333K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 33nF ±10% 聚丙烯 630V 305V 通孔安装 13mm*4mm*9mm
供应商型号: 495-B32921C3333K289TB-ND
供应商: Digi-Key
标准整包数: 1000

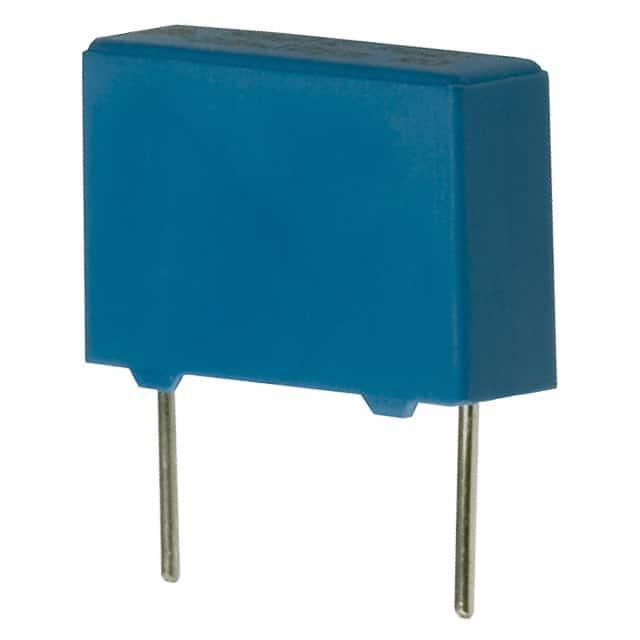

TDK 薄膜电容 B32921C3333K289

B32921C3333K289概述

    Film Capacitors: EMI Suppression Capacitors (MKP)

    产品简介


    B32921C/D ... B32928C/D 是一款用于电磁干扰(EMI)抑制的聚丙烯薄膜电容器(MKP)。这类电容器广泛应用于电源线中,通过减少来自电网的电磁干扰来确保系统的正常运行。它们适用于诸如功率表、白色家电控制器(ECUs)以及各种传感器等应用领域。

    技术参数


    - 工作温度: 最大工作温度为110°C
    - 气候类别 (IEC 60068-1):
    - 40/105/56 (ENEC10)
    - 40/110/56 (ENEC15)
    - 介电材料: 聚丙烯(MKP)
    - 外壳材料: 塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 最大额定电压:
    - 直流电压: 630 V
    - 交流电压: 310 V (50/60 Hz)
    - 额定交流电压: 305 V (50/60 Hz)
    - 阻抗: 额定频率下的典型值
    | 额定电容 (μF) | 尺寸 (mm) | 引脚间距 (mm) |
    |
    | 0.010 | 4.0 x 9.0 x 13.0 | 10 |
    | 0.022 | 4.0 x 9.0 x 13.0 | 10 |
    | 0.033 | 4.0 x 9.0 x 13.0 | 10 |
    | 0.047 | 5.0 x 11.0 x 13.0 | 10 |
    | 0.068 | 6.0 x 12.0 x 13.0 | 10 |

    产品特点和优势


    - 非常小的尺寸:在设计紧凑的电路中具有显著优势。
    - 自愈特性:可以修复轻微的损坏,延长使用寿命。
    - 环保兼容:符合RoHS标准,无卤素,满足日益严格的环保要求。
    - 特殊引脚长度:可根据客户需求提供不同长度的引脚。

    应用案例和使用建议


    这些电容器常用于电源线路中的EMI抑制,具体应用如功率表和家用电器控制器。对于这些应用,建议在安装过程中保持周围环境温度稳定,避免长时间高温暴露,以确保电容器的可靠性和长寿命。

    兼容性和支持


    这些电容器支持多种封装方式,包括散装(未带包装)和带包装(Ammo Pack或卷盘)。此外,还支持特定的标准认证,例如EN 60384-14、IEC 60384-14等,确保其在全球范围内的适用性。厂家提供详细的安装指导和技术支持。

    常见问题与解决方案


    - 问题: 焊接后电容值变化较大
    - 解决方案: 确保焊接过程遵循推荐的焊接曲线,避免过度加热。预热阶段不应超过推荐温度,且焊接后的冷却要迅速。

    - 问题: 绝缘电阻下降
    - 解决方案: 检查安装环境湿度,避免长期高湿环境。建议在高湿度环境下采取防潮措施。

    总结和推荐


    综上所述,B32921C/D ... B32928C/D 是一款非常适合在严苛环境中使用的高性能电容器,特别适合需要严格电磁干扰抑制的应用。凭借其小巧尺寸、环保兼容性和优秀的自愈特性,这款电容器是电源管理和电磁兼容设计的理想选择。强烈推荐在需要高性能EMI抑制的场合使用。

B32921C3333K289参数

参数
电容值 33nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

B32921C3333K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32921C3333K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32921C3333K289 B32921C3333K289数据手册

B32921C3333K289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1623 ¥ 1.3579
2000+ $ 0.1506 ¥ 1.26
3000+ $ 0.1445 ¥ 1.2089
5000+ $ 0.1374 ¥ 1.1502
7000+ $ 0.1332 ¥ 1.1147
10000+ $ 0.129 ¥ 1.0795
25000+ $ 0.1195 ¥ 0.9999
50000+ $ 0.1133 ¥ 0.9485
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1357.9
