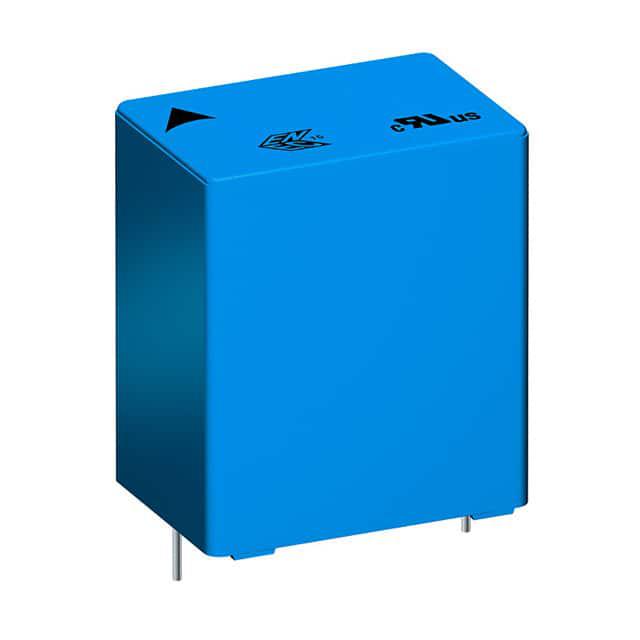

B32926C3106K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10μF ±10% 聚丙烯 630V 305V 通孔安装 41.5mm*28mm*42.5mm
供应商型号: 2525346
供应商: 海外现货
标准整包数: 1
TDK 薄膜电容 B32926C3106K000

B32926C3106K000概述


    产品简介


    产品名称:EMI抑制电容器(MKP)
    系列/型号:B32921C/D至B32928C/D
    制造商:EPCOS AG(TDK集团成员)
    这些薄膜电容器主要用于交流线路干扰抑制,特别适用于X2类应用。它们适用于过线应用,具有较小的尺寸、自愈性等特点,同时符合RoHS标准,并提供无卤素选项。

    技术参数


    - 最大工作温度:110°C
    - 气候类别(IEC 60068-1):40/105/56 (ENEC10),40/110/56 (ENEC15)
    - 介质材料:聚丙烯(MKP)
    - 封装:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 额定直流电压:630V
    - 额定交流电压(50/60Hz):305V
    - 最大连续交流电压(50/60Hz):310V
    - 典型值:1kHz时的损耗因子(tan δ)为1.0;100kHz时的损耗因子为5.0
    - 绝缘电阻:或时间常数τ = CR × Rins,在20°C和相对湿度≤65%的情况下,最小值为100,000 MΩ或30,000秒
    - 湿热测试:56天/40°C/93%相对湿度
    - 电容变化量:≤5%
    - 损耗因子变化量:≤5.10^-3(1kHz),≤1.0 × 10^-3(10kHz)
    - 脉冲处理能力:dV/dt(单位时间内的最大允许电压变化)和k0(波形的最大允许脉冲特征)

    产品特点和优势


    - 非常小的尺寸:适用于紧凑空间的应用需求。
    - 自愈性:可自我修复内部短路,延长使用寿命。
    - RoHS兼容性:满足环保要求。
    - 卤素自由:更加环保。
    - 耐高温:可在高达110°C的环境中稳定工作。

    应用案例和使用建议


    典型应用:
    - 过滤电磁干扰(X2类)
    - 电源计量表
    - 白色家电控制单元(ECU)
    - 各种传感器应用
    使用建议:
    - 在功率线上串联应用:适合过压保护和电路稳压。
    - 在功率线上并联应用:减少电磁干扰,提高系统稳定性。

    兼容性和支持


    这些电容器与现有标准兼容,如EN 60384-14和IEC 60384-14。厂商提供详细的技术文档和测试报告,确保安装和维护的顺利进行。

    常见问题与解决方案


    - 问题:电容值随温度变化大?
    - 解决方案:选择高精度型号,并注意安装后的环境温度控制。

    - 问题:焊接后电容值异常变化?
    - 解决方案:严格按照焊接工艺指导书操作,确保电容器不会受到过热影响。

    总结和推荐


    这些EMI抑制电容器(MKP)具有卓越的性能和可靠的设计,适用于各种高压和恶劣环境下的应用。它们的小尺寸、高精度和自愈性使其在市场上具有很高的竞争力。总体来说,这款电容器是值得推荐的产品。如果您需要一款能够在严苛环境下保持稳定性能的电容器,B32921C/D至B32928C/D将是您的理想选择。

B32926C3106K000参数

参数
电容值 10μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 41.5mm*28mm*42.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
