首页  >  产品百科  >  B32672Z4105K000

B32672Z4105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 聚丙烯 450V 220V 通孔安装 18mm*11mm*18.5mm
供应商型号: B32672Z4105K000
供应商: 国内现货
标准整包数: 300

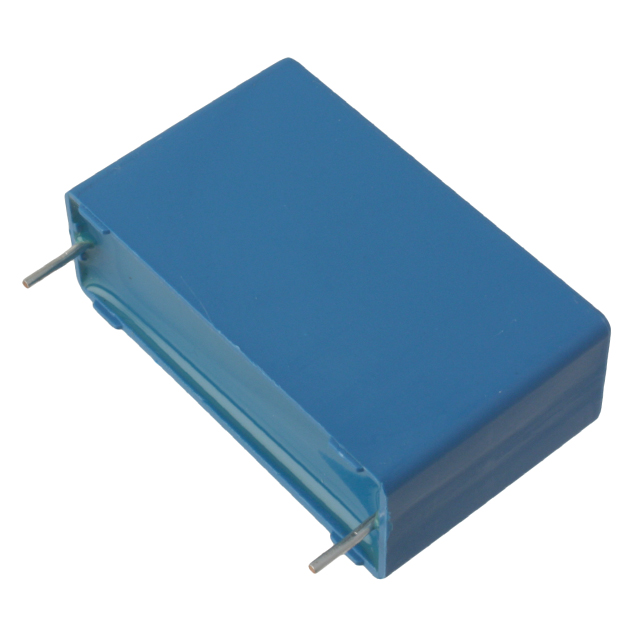

TDK 薄膜电容 B32672Z4105K000

B32672Z4105K000概述

    Film Capacitors - Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    基本介绍
    本手册介绍了型号为B32671Z至B32676Z的薄膜电容器系列。这些电容器属于金属化聚丙烯膜电容器(MKP),广泛应用于功率因数校正(PFC)电路中。请注意,这些电容器不适用于直接连接到交流电源线上的场合。

    2. 技术参数


    技术规格
    - 最大工作温度:125 °C
    - 气候分类(IEC 60068-1:2013):55/110/56
    - 介电材料:金属化聚丙烯(PP)
    - 构造:卷绕电容技术,塑料外壳(UL 94 V-0),环氧树脂密封,阻燃
    - 特征:
    - 高频能力
    - 极小尺寸
    - RoHS兼容
    - 无卤素
    - AEC-Q200D合规
    - 引脚:
    - 平行线端子,无铅镀锡
    - 标记:制造商标志,额定电容(编码)
    额定值
    - 额定电容范围:0.010 μF 至 15 μF
    - 额定电压:
    - DC:630 V, 450 V, 520 V, 310 V
    - AC:310 V, 220 V, 277 V
    - 温度范围:
    - 最高工作温度:125 °C
    - 最低工作温度:-55 °C
    - 介电损耗角正切(在1 kHz时):
    - 额定电容≤0.1 μF:≤1(典型值0.6)
    - 额定电容>0.1 μF:≤5.0(典型值1.0)
    - 绝缘电阻(在20 °C下,相对湿度≤65%):
    - 额定电容≤0.33 μF:>30,000 MΩ
    - 额定电容>0.33 μF:>10,000 秒
    - 短时间操作下的额定电压:
    - DC:最高2000小时,AC:最高2000小时
    脉冲处理能力
    - dV/dt(每单位时间的最大允许电压变化):
    - 额定电压DC/AC:450 V DC/220 V AC 至 630 V DC/310 V AC
    - 引脚间距10 mm 至 37.5 mm,对应于不同的电压,dV/dt 的最大值范围为54 V/μs 至 160 V/μs
    - k0(最大允许脉冲波形特性):
    - 同样在不同的电压条件下,k0 的最大值范围为48,000 V²/μs 至 202,000 V²/μs

    3. 产品特点和优势


    这些电容器在高频率应用中有出色的表现,具有非常小的体积和符合RoHS标准的环保特性。它们特别适合在需要高频率操作的应用环境中,例如功率因数校正(PFC)。此外,这些电容器通过了AEC-Q200D认证,确保其在汽车和其他关键应用中的可靠性。

    4. 应用案例和使用建议


    应用案例
    - PFC电路:这些电容器非常适合用于提高功率因数,特别是在工业电源系统和家电设备中。
    使用建议
    - 在选择电容器时,应根据具体的工作条件选择合适的额定电压和电容值。
    - 确保安装时引脚之间的距离正确,以避免因机械应力导致的故障。
    - 在高频操作环境下,注意散热管理,避免过热损坏。

    5. 兼容性和支持


    这些电容器支持多种包装方式,包括弹药盒包装和散装。同时提供详细的订单代码和包装单元信息,方便客户根据需求进行采购。对于任何关于包装和运输的问题,请参考手册中的相关章节。

    6. 常见问题与解决方案



    常见问题与解决方案


    - 问题:电容器在高频应用中出现过热现象。
    - 解决方案:增加散热措施,如安装散热片或者改善通风条件。

    - 问题:电容器在长时间运行后出现性能下降。
    - 解决方案:定期检查和更换电容器,确保其始终处于良好的工作状态。

    7. 总结和推荐


    综合评估
    - 主要优点:这些电容器具备出色的高频能力和极小尺寸,非常适合作为PFC电路的核心组件。其RoHS兼容性和AEC-Q200D认证保证了环保特性和可靠性能。
    - 推荐结论:强烈推荐在需要高频率操作的电路中使用这些电容器,特别是对于追求高性能和长寿命的应用场景。

B32672Z4105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 220V
额定电压-DC 450V
ESR-等效串联电阻 -
长*宽*高 18mm*11mm*18.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32672Z4105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672Z4105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672Z4105K000 B32672Z4105K000数据手册

B32672Z4105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 1.6408
库存: 600
起订量: 600 增量: 300
交货地:
最小起订量为:300
合计: ¥ 492.24
