首页  >  产品百科  >  B32683A2332K000

B32683A2332K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 3.3nF ±10% 聚丙烯 2KV 550V 通孔安装 26.5mm*6mm*15mm
供应商型号: Q-BN-B32683A2332K000
供应商: 期货订购
标准整包数: 2880

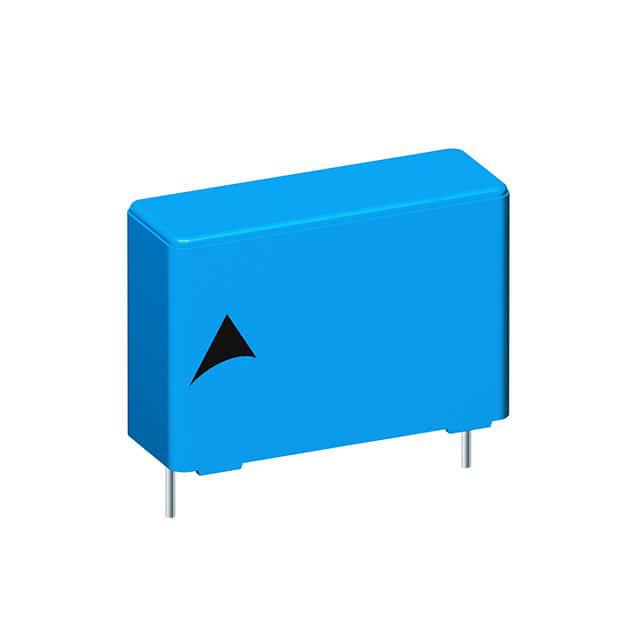

TDK 薄膜电容 B32683A2332K000

B32683A2332K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MFP)

    1. 产品简介


    产品类型:
    B32682到B32686系列是基于聚丙烯薄膜的金属化电容器(MFP)。这些电容器以其卓越的脉冲强度和极高的接触可靠性而著称。
    主要功能:
    - 滤波和平滑电路
    - 消噪
    - 电子镇流器
    - 开关模式电源供应
    - 高频交流负载
    - 高电压和大电流应用
    应用领域:
    这些电容器适用于各种需要高可靠性和高脉冲处理能力的应用,包括但不限于电子镇流器、开关电源、高电压电路等。

    2. 技术参数


    | 参数 | 值 |

    | 最大操作温度 | +110°C |
    | 环境类别(IEC 60068-1:2013) | 55/100/56 |
    | 绝缘材料 | 聚丙烯(PP) |
    | 额定直流温度 | +85°C |
    | 额定交流温度 | +75°C |
    | 脉冲强度限制(V/μs) | 7000至39000 V/μs |
    | 泄漏电阻(最小值) | 100GΩ或30000秒(取决于电容值) |
    | 耐压测试电压(2秒) | 2.0 x VR |
    | 绝缘电阻 | ≥ 50%初始值(湿热试验后) |
    | 温度范围 | -55°C至+110°C |

    3. 产品特点和优势


    - 非常高的脉冲强度: 这些电容器能承受极高的电压变化率,确保在各种动态负载条件下的稳定运行。
    - 最高级别的接触可靠性: 金属化薄膜通过内部连接串联,使得连接更可靠。
    - 自愈性能: 在受到过电压时,能够自我修复损坏部分,延长使用寿命。
    - 符合RoHS标准: 确保环保无害。
    - 终端选择: 可根据需求定制不同的引线长度。

    4. 应用案例和使用建议


    应用场景:
    - 电子镇流器: 用于荧光灯和LED灯具中,帮助稳定电源电压。
    - 开关电源供应: 在电力转换中起关键作用,提供平滑输出。
    - 高频交流负载: 用于高频逆变器和其他高频率电路。
    使用建议:
    - 在使用前仔细阅读技术手册中的警告和注意事项。
    - 确保环境温度不超过额定温度范围,以避免电容器过热失效。
    - 在安装过程中,注意电容器的正确接线方式,确保良好的接触。

    5. 兼容性和支持


    - 兼容性: 本系列电容器与大多数常见的电子设备和电源系统兼容。
    - 技术支持: 产品由TDK集团的EPCOS AG提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题: 电容器的漏电电阻为何降低?
    - 解决办法: 确认电容器是否遭受湿气侵入,或者是否有其他物理损伤。必要时更换新电容器。
    - 问题: 电容器的额定电压为何会降低?
    - 解决办法: 验证工作温度是否超出额定范围,如果超出了,适当调整工作条件或使用更高额定电压的电容器。

    7. 总结和推荐


    总体来说,B32682到B32686系列的金属化聚丙烯薄膜电容器具有卓越的性能和可靠性,特别适合于要求高脉冲强度和良好接触可靠性的应用场合。这些电容器经过严格的测试和验证,确保了在极端环境条件下的优异表现。强烈推荐在需要高可靠性和平稳运行的电力系统中使用此系列产品。

B32683A2332K000参数

参数
电容值 3.3nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 550V
额定电压-DC 2KV
长*宽*高 26.5mm*6mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32683A2332K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32683A2332K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32683A2332K000 B32683A2332K000数据手册

B32683A2332K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2880+ $ 0.7524 ¥ 6.418
库存: 288000
起订量: 2880 增量: 0
交货地:
最小起订量为:2880
合计: ¥ 18483.84
