首页  >  产品百科  >  B32933A3155K000

B32933A3155K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.5μF ±10% 聚酯,金属化 305V 通孔安装 26.5mm*14.5mm*29.5mm
供应商型号: 3519157
供应商: 海外现货
标准整包数: 1

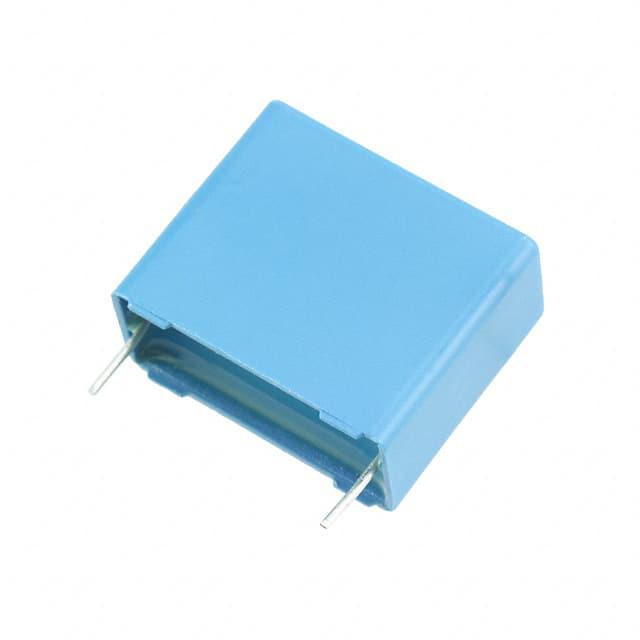

TDK 薄膜电容 B32933A3155K000

B32933A3155K000概述

    Film Capacitors: EMI Suppression Capacitors (MKT) - B32932 ... B32936

    产品简介


    薄膜电容器是电子产品中不可或缺的组件,特别适用于电磁干扰(EMI)抑制的应用。本文介绍的B32932至B32936系列电容器是专为电源线路连接及恶劣环境条件设计的。这类电容器广泛应用于电能计量、白色家电控制单元以及其他对电磁兼容性要求较高的领域。这些电容器具备X2安全认证,保证了它们在2.2微法拉范围内的稳定性和可靠性。

    技术参数


    - 最大工作温度:105°C
    - 环境气候分类(IEC 60068-1:2013):40/105/56
    - 损耗角正切(10kHz,C>1 μF时):≤ 15×10^-3
    - 额定交流电压(IEC 60384-14):305 V (50/60 Hz)
    - 额定直流电压:500 V(在85°C时)
    - 噪声水平:符合AEC-Q200D标准
    - 外壳材料:塑料外壳,UL 94 V-0阻燃等级
    - 内部结构:金属化聚酯薄膜,串联内部连接

    产品特点和优势


    B32932至B32936系列电容器具备以下显著特性:
    - 高稳定性电容值,符合X2安全认证(最高至2.2 μF)
    - 罗马标准(RoHS)兼容,绿色环保
    - 熔断速度极快,能够承受高脉冲负载
    - 在严苛环境下表现出色,具有优异的抗振动性能
    - 尺寸紧凑,易于集成到各种电路板设计中

    应用案例和使用建议


    这些电容器主要应用于需要减少电网引起的电磁干扰的场合,如电源表、白色家电ECU、各种传感器等。根据手册中的应用示例,这些电容器在使用时应注意避免超过额定温度和电流极限。针对焊接工艺,建议遵循推荐的波峰焊或手工焊接程序,以确保不会对电容器造成过度热应力。

    兼容性和支持


    本系列电容器设计用于与多种电路兼容,适合不同类型的焊点连接。制造商提供全面的技术支持和维护服务,确保客户能够顺利集成和使用产品。此外,手册还提供了详细的订购代码指南,以便于快速查找并购买所需型号。

    常见问题与解决方案


    常见问题及其解决方案包括:
    - 过载:严格按照额定电压和电流限制操作,避免超载。
    - 机械应力:不要对引脚施加任何外力,以免损坏内部元件。
    - 高温作业:注意在高温度条件下电容器参数的变化,采取适当的冷却措施。

    总结和推荐


    B32932至B32936系列电容器凭借其卓越的性能和广泛的适用范围,在电磁干扰抑制应用中展现出强大的市场竞争力。对于需要高稳定性和可靠性设计的项目,这些电容器是理想的选择。因此,我们强烈推荐此类电容器给那些对产品质量有着严格要求的设计工程师们。

B32933A3155K000参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 305V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26.5mm*14.5mm*29.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32933A3155K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32933A3155K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32933A3155K000 B32933A3155K000数据手册

B32933A3155K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
