B41456B5689M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 68mF 25V ±20% 12mΩ@ 100Hz 12000h@ 85°C 13A@ 100Hz 底座安装,螺纹安装 51.6mm*80.7mm*80.7mm
供应商型号: N-B41456B5689M000
供应商: 云汉优选
标准整包数: 1

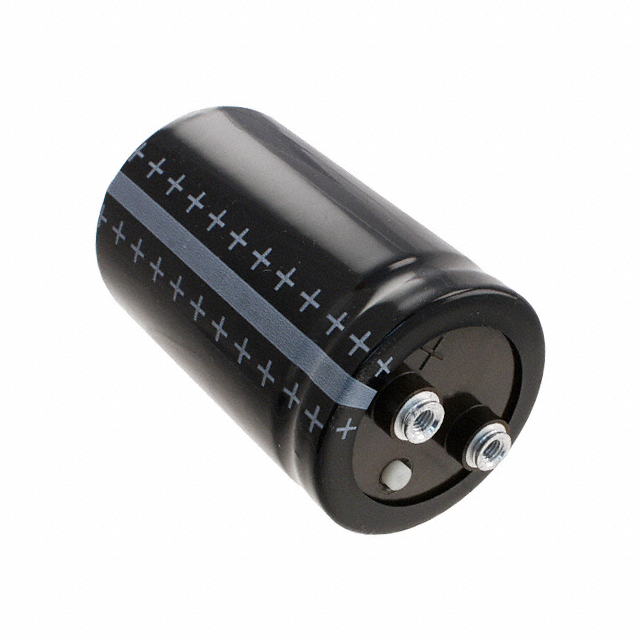

TDK 铝电解电容 B41456B5689M000

B41456B5689M000概述

    铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,以其高纹波电流能力和紧凑设计在工业电子产品和开关电源设备中得到广泛应用。本产品系列包括B41456和B41458两种型号,具有高可靠性、长寿命及低电感设计的特点。这些电容器采用全焊接结构,确保可靠的电气接触,适用于各种专业设备。

    技术参数


    - 额定电压 (VR):16V DC 至 100V DC
    - 纹波电压 (VS):1.15倍额定电压
    - 额定电容 (CR):10,000 μF 至 680,000 μF
    - 电容容差:±20%
    - 漏电流 (Ileak):(20°C, 5分钟)≤初始指定极限
    - 自感 (ESL):约20 nH(直径≥64.3mm时约13 nH)
    - 使用寿命:
    - 在85°C下:VR,IAC,R > 12,000小时,ΔC/C ≤ 45%初始值
    - 在40°C下:VR,2.9倍IAC,R > 200,000小时,ESR ≤ 3倍初始指定极限
    - 温度范围:工作温度为-40°C至+85°C
    - 耐压测试:在85°C、额定电压下,2000小时后ΔC/C ≤ 15%初始值,ESR ≤ 1.3倍初始指定极限
    - 振动测试:符合IEC 60068-2-6标准,振动频率范围10Hz至55Hz,位移幅度0.75mm,加速度最大10g,持续时间3×2小时
    - 阻抗曲线:典型的阻抗与频率曲线在20°C时显示良好表现

    产品特点和优势


    1. 高纹波电流能力:可承受较高的纹波电流,适合高频应用。
    2. 紧凑设计:小型化设计,节省空间,方便集成。
    3. 长寿命:高可靠性和长使用寿命,减少维护成本。
    4. 低电感设计:降低因陡峭脉冲引起的电压峰值,提高功率半导体的选择范围。
    5. 多种设计选项:提供绝缘基座、低电感设计等选项,满足不同应用需求。

    应用案例和使用建议


    1. 开关电源设备:在开关电源设备中,铝电解电容器可以有效地处理高纹波电流,保持系统的稳定运行。
    2. 通用工业电子产品:适用于需要长寿命和高可靠性的工业电子产品,如电机驱动、逆变器等。
    3. 使用建议:在安装过程中应遵循正确的极性标记,避免反向连接导致损坏。同时注意散热,特别是在高温环境下使用时,建议配合散热片以延长使用寿命。

    兼容性和支持


    1. 兼容性:本产品与M5和M6螺纹规格的螺钉兼容,提供多种配件选择。
    2. 支持:制造商提供详细的安装指南和技术支持,包括特殊设计和设计选项,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:电容器温度过高导致寿命缩短。
    - 解决方案:确保良好的散热条件,可以使用散热片或其他冷却方法。
    2. 问题:电容器反接。
    - 解决方案:安装时严格检查极性标记,避免反向连接。
    3. 问题:无法找到合适的配件。
    - 解决方案:联系销售办公室获取更多配件信息和支持。

    总结和推荐


    铝电解电容器B41456和B41458系列具有高性能、高可靠性、长寿命及紧凑设计等显著特点,在工业电子产品和开关电源设备中有着广泛的应用前景。通过提供多种设计选项和优质的售后服务,该系列产品在竞争激烈的市场上具备较强的优势。我们强烈推荐这一系列的铝电解电容器给对高性能、高可靠性有要求的设计者和工程师们。

B41456B5689M000参数

参数
电容值 68mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 12mΩ@ 100Hz
纹波电流 13A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 51.6mm*80.7mm*80.7mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41456B5689M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41456B5689M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41456B5689M000 B41456B5689M000数据手册

B41456B5689M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 19.7584 ¥ 167.9464
14+ $ 18.437 ¥ 156.7145
59+ $ 17.5236 ¥ 148.9506
库存: 72
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1007.67
