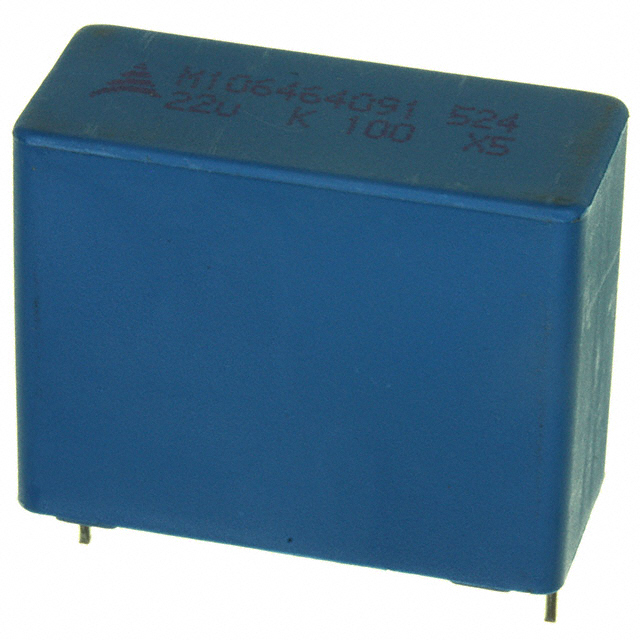

B32524Q1226K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 22μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 31.5mm*13.5mm*23mm
供应商型号: 1200757
供应商: 海外现货
标准整包数: 1
TDK 薄膜电容 B32524Q1226K000

B32524Q1226K000概述


    产品简介


    薄膜电容器 - 金属化聚酯电容器(MKT)
    TDK Electronics的B32520至B32529系列金属化聚酯薄膜电容器是广受欢迎的一类产品。这类电容器以其优良的稳定性和广泛的应用领域而著称。主要应用包括阻塞、耦合/解耦、旁路、射频干扰抑制等领域,特别是在汽车电子中表现卓越。其最大工作温度可达125°C,使得它们能够适应苛刻的工作环境。

    技术参数


    基本特性
    - 介电材料: 聚对苯二甲酸乙二醇酯 (PET)
    - 封装形式: 塑料外壳 (UL 94 V-0) 和环氧树脂密封 (UL 94 V-0)
    - 电容范围: 0.0010 μF 至 150 μF
    - 额定电压 (DC): 50V 至 630V
    - 最大工作温度: 125°C
    - 构造: 层叠式和绕线式两种技术
    电气特性
    - 额定交流电压 (AC RMS): 根据不同的额定电压等级和频率有所不同,通常在 40V 到 400V 范围内
    - 容量公差: J = ±5%, K = ±10%, M = ±20%
    - 引脚间距: 5 mm 至 37.5 mm
    工作环境
    - 气候类别 (IEC 60068-1:2013): 55/125/56

    产品特点和优势


    - 高脉冲强度: 适用于高电流瞬变的应用
    - 高接触可靠性: 减少故障率,提升系统稳定性
    - RoHS 合规: 符合环保要求
    - 无卤素选项: 满足特定安全标准
    - 符合 AEC-Q200D 认证: 适用于汽车电子领域

    应用案例和使用建议


    应用案例
    - 汽车电子: 用于射频干扰抑制,提高系统的抗干扰能力
    - 电源电路: 作为滤波器使用,提高电源质量
    - 通信设备: 在高频通信中作为旁路电容使用
    使用建议
    - 环境温度控制: 确保在高温环境下使用时,散热措施到位
    - 引脚焊接: 使用适当的焊接工艺,确保良好的电气连接
    - 选择合适的额定电压: 根据应用需求选择合适的额定电压,避免过压导致损坏

    兼容性和支持


    - 兼容性: 可与各种电子设备和电路兼容
    - 支持: TDK 提供全面的技术支持和售后服务,包括产品咨询、设计指导等

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚虚焊 | 确保焊接工艺正确,检查焊点是否有气泡或空洞 |
    | 额定电压选择不当 | 根据实际工作条件重新选择合适的额定电压 |

    总结和推荐


    综上所述,TDK Electronics的B32520至B32529系列金属化聚酯薄膜电容器凭借其高可靠性和广泛的适用性,在汽车电子、电源和通信等多个领域都有出色的表现。这些电容器的设计充分考虑了用户的实际需求,具备多种优势。因此,无论是对于设计工程师还是终端用户,都是一个值得信赖的选择。强烈推荐在相关项目中采用这些电容器。

B32524Q1226K000参数

参数
电容值 22μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 31.5mm*13.5mm*23mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32524Q1226K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32524Q1226K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32524Q1226K000 B32524Q1226K000数据手册

B32524Q1226K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.8004
10+ ¥ 29.5684
25+ ¥ 27.5972
50+ ¥ 27.5972
100+ ¥ 27.1044
260+ ¥ 26.6116
1300+ ¥ 26.6116
2600+ ¥ 26.6116
库存: 504
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.8
直接购买
加入购物车
