B32922C3334K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 330nF ±10% 聚丙烯 630V 305V 通孔安装 18mm*8mm*14mm
供应商型号: 495-4843-3-ND
供应商: Digi-Key
标准整包数: 730

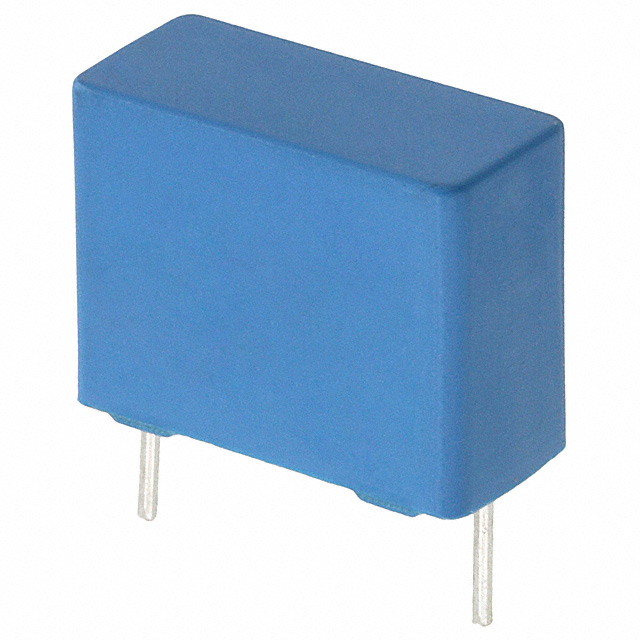

TDK 薄膜电容 B32922C3334K289

B32922C3334K289概述

    # EPCOS Film Capacitors – Technical Overview

    产品简介


    基本介绍
    EPCOS Film Capacitors(薄膜电容器)系列,特别是EMI Suppression Capacitors (MKP),是用于抑制电磁干扰(EMI)的高性能电子元件。此系列覆盖了多个类型,包括B32921C/D至B32928C/D,适用于各种工业和消费类电子产品中需要高稳定性和可靠性的场景。这些电容器以其出色的自愈性能和小型化设计而闻名,广泛应用于家用电器、工业控制、能源管理等领域。
    主要功能
    - 抑制电磁干扰(EMI)
    - 跨接电网的应用
    - 支持高频信号处理
    - 稳定的容值和高耐压能力
    应用领域
    - 家电:洗衣机、冰箱、微波炉等
    - 工业设备:传感器、驱动器、逆变器
    - 智能电网:电表、电源模块
    - 其他:医疗设备、汽车电子

    技术参数


    关键规格
    | 参数 | 规格范围 |

    | 工作温度 | 最大 +110°C |
    | 电容值范围 | 0.01μF 至 30μF |
    | 额定电压 | X2 / 305V AC |
    | 最大连续电压 | 直流630V / 交流310V |
    | 绝缘电阻 | ≥ 100 MΩ 或时间常数 ≥ 30,000秒 |
    | 脉冲承受能力 | dV/dt:50 V/μs(最小值) |
    性能特点
    - 额定频率下电容变化率 ≤ ±5%
    - 损耗角正切值 tanδ:≤ 1.0 × 10⁻³(1kHz),≤ 2.0 × 10⁻³(100kHz)
    - 聚丙烯(MKP)介质,符合RoHS标准
    - 外壳材料通过UL 94 V-0阻燃认证

    产品特点和优势


    独特功能
    - 极小尺寸:适合空间受限的设计。
    - 自愈性能:显著提升可靠性,减少失效风险。
    - 环保设计:无卤素,RoHS兼容。
    - 多规格选择:提供多种引脚间距和容值组合,满足多样化需求。
    市场竞争力
    - 高可靠性:通过严格测试(如湿热、冲击等),适应恶劣环境。
    - 多功能性:适用于多种应用领域,满足不同应用场景的需求。
    - 易于集成:具有稳定的机械结构,适合大批量生产和自动化组装。

    应用案例和使用建议


    典型应用
    1. X2等级电源滤波:
    - 在家用电器如洗衣机中,用于跨接电网以减少噪声干扰。
    - 应用电路需确保容值和耐压等级匹配要求。
    2. 电磁兼容(EMC)设计:
    - 并联于主电源线上,有效降低外部干扰对系统的损害。
    使用建议
    - 在高温环境下运行时,建议降额使用,确保长期稳定性。
    - 对于高频脉冲应用,需关注实际电流容量并选择合适型号。
    - 安装时保持引脚清洁干燥,避免焊接后产生额外应力。

    兼容性和支持


    兼容性
    - 电气接口:可与主流控制器板卡及传感器无缝对接。
    - 标准认证:符合IEC 60384-14、ENEC、UL 1414等多种国际标准。
    厂商支持
    - 提供详尽的技术文档和数据表。
    - 提供样品支持和技术咨询。
    - 支持定制化开发,以满足特殊设计需求。

    常见问题与解决方案


    问题1:焊接后出现焊点断裂现象。
    解决方案:调整焊接参数,推荐波峰焊预热温度不超过110°C,并加强冷却过程。
    问题2:长时间工作后性能下降。
    解决方案:检查环境湿度是否超标;必要时增加密封措施,确保长期稳定性。
    问题3:无法找到某些特定型号。
    解决方案:联系供应商协商定制生产。

    总结和推荐


    综合评估
    EPCOS B32921C/D至B32928C/D系列电容器凭借其紧凑设计、卓越的电气性能和广泛的适用性,在各类应用中表现出色。特别是在高压、高频场景下,其优异的稳定性和可靠性使其成为首选解决方案。
    推荐结论
    我们强烈推荐该系列产品给需要高性能EMI抑制电容器的客户。无论是家电、工业还是智能电网领域,这些电容器都能提供出色的性能支持和性价比。
    如有进一步需求或技术支持,请随时联系我们!

B32922C3334K289参数

参数
电容值 330nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 18mm*8mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

B32922C3334K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32922C3334K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32922C3334K289 B32922C3334K289数据手册
