B32932A3224K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±10% 涤纶 305V 通孔安装 18mm*8.5mm*14.5mm
供应商型号: TU-B32932A3224K000
供应商: 海外现货
标准整包数: 500

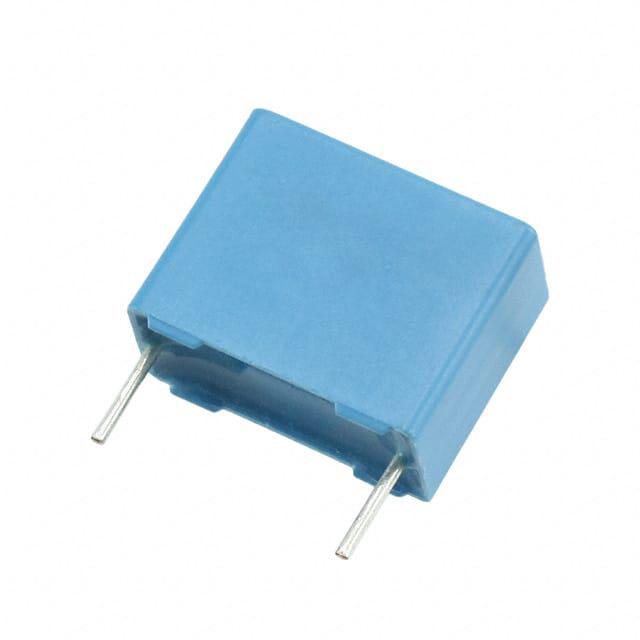

TDK 薄膜电容 B32932A3224K000

B32932A3224K000概述

    Film Capacitors: EMI Suppression Capacitors (MKT)

    产品简介


    TDK Electronics AG推出的B32932至B32936系列薄膜电容器专为电磁干扰(EMI)抑制而设计,适用于多种关键应用场景。这些电容器采用聚酯金属化介质,具有高稳定性的电容值、X2安全认证、符合RoHS标准并达到AEC-Q200D标准。它们广泛应用于电源线连接、恶劣环境条件下的电容电源应用、电能计量等领域。

    技术参数


    - 最大工作温度: 105°C
    - 气候类别 (IEC 60068-1:2013): 40/105/56
    - 额定电压 (IEC 60384-14): 305 V (50/60 Hz)
    - 最大连续直流电压 (VDC): 500 V (最高工作温度低于85°C),超过85°C时降额1.5%/°C
    - 最大峰值电压 (Vop): 1.25 × 额定交流电压 (1000小时)
    - 绝缘电阻 (Rins) 或时间常数 (τ): 30,000 MΩ (CR ≤ 0.33 μF),10,000 s (CR > 0.33 μF)
    - 最大脉冲能力 (dV/dt):
    - 15 mm间距: 90 V/μs
    - 22.5 mm间距: 50 V/μs
    - 27.5 mm间距: 35 V/μs
    - 37.5 mm间距: 25 V/μs

    产品特点和优势


    - 高稳定性: 宽泛的工作温度范围和严格的测试标准确保了长期运行的可靠性。
    - X2安全认证: 适用于高达2.2 μF的电容值,提供额外的安全保障。
    - 环保设计: 符合RoHS标准,有助于环保。
    - 耐用性强: 通过严格的脉冲和温度测试,能够在恶劣条件下保持高性能。
    - 兼容性广: 可用于多种电子系统,如电源管理和信号过滤等。

    应用案例和使用建议


    - 典型应用:
    - 电源线连接: 例如在电能计量装置中用于电压调节。
    - 恶劣环境条件: 例如在工业控制系统或汽车电子中,对电容的稳定性要求较高。

    - 使用建议:
    - 电路设计: 确保电路中的其他组件也能适应高环境应力,如高湿度和高温。
    - 安装指导: 在焊接过程中严格控制温度和时间,避免因热过载而导致电容损坏。

    兼容性和支持


    - 兼容性: 这些电容器可与其他标准EMI滤波器配合使用,适用于多种电子系统。
    - 支持和维护: TDK Electronics提供详细的技术文档和客户支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 电容值不稳定。
    - 解决方法: 检查安装环境是否符合要求,确保电路没有过载。
    - 问题2: 焊接过程中出现故障。
    - 解决方法: 严格按照焊接指南操作,控制焊接时间和温度,以减少热过载的影响。

    总结和推荐


    综上所述,TDK Electronics的B32932至B32936系列电容器在EMI抑制方面表现出色,具有高稳定性、广泛的适用性和良好的耐用性。推荐在需要高可靠性电容的应用中使用,特别是在电源管理和恶劣环境条件下。
    该文综述了TDK Electronics AG的B32932至B32936系列电容器的技术特性和应用情况,帮助工程师更好地了解和选择合适的电子元件。

B32932A3224K000参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC -
长*宽*高 18mm*8.5mm*14.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32932A3224K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32932A3224K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32932A3224K000 B32932A3224K000数据手册

B32932A3224K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3315 ¥ 2.8343
库存: 18000
起订量: 1500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1417.15
直接购买
加入购物车
