首页  >  产品百科  >  B41458B8689M000

B41458B8689M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 68mF 63V ±20% 5mΩ@ 100Hz 12000h@ 85°C 20A@ 100Hz 底座安装,螺纹安装 76.9mm*105.7mm*106.7mm
供应商型号: 2750120
供应商: element14
标准整包数: 1

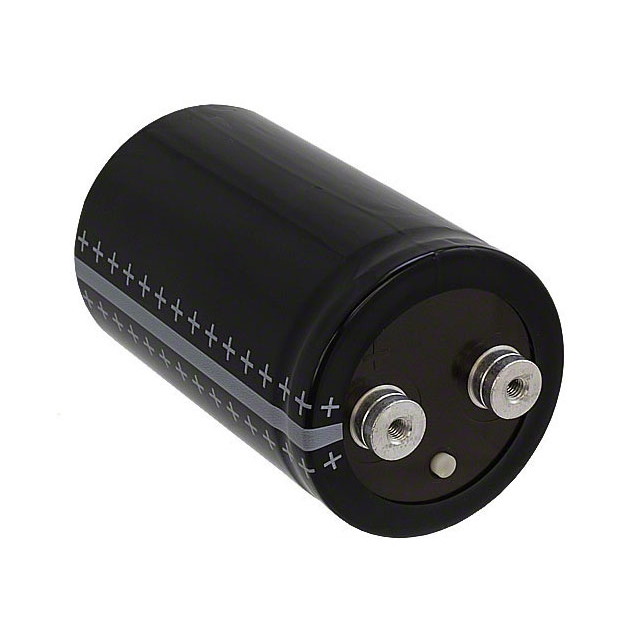

TDK 铝电解电容 B41458B8689M000

B41458B8689M000概述

    铝电解电容器:螺纹端子系列

    产品简介


    铝电解电容器是一种广泛应用于工业电子领域的基本电子元件。本系列产品型号为B41456和B41458,具有螺纹端子设计,特别适用于开关电源和专业设备。它们提供极高的纹波电流能力,紧凑设计,高可靠性和长使用寿命,特别适合工业电子设备的高性能需求。

    技术参数


    - 额定电压(VR):16至100 V DC
    - 浪涌电压(VS):1.15 VR
    - 额定电容(CR):10000至680000 μF
    - 电容容差:±20%
    - 泄漏电流(Ileak):(20°C,5分钟)≤ 初始值规定
    - 自感(ESL):约20 nH(低感型:直径≥64.3 mm时,约13 nH)
    - 使用寿命:85°C下,使用12000小时后,ΔC/C ≤ 45%初始值;40°C下,使用200000小时后,ESR ≤ 3倍初始限值
    - 振动耐受性测试:符合IEC 60068-2-6标准,频率范围10...55 Hz,位移振幅0.75 mm,加速度最大10 g,持续3×2小时
    - 湿度等级:符合IEC 60068-1 40/085/56等级

    产品特点和优势


    1. 高纹波电流能力:适合高频应用和大电流负载。
    2. 紧凑设计:节省空间,易于集成。
    3. 高可靠性:所有焊接连接确保可靠的电气接触。
    4. 低感设计:减少电压尖峰,降低成本,提高效率。
    5. 绝缘基础:保护电子设备不受外部干扰。

    应用案例和使用建议


    这些电容器广泛应用于工业电子产品,尤其是开关电源中。例如,在电源逆变器中,这些电容器可以显著降低电压尖峰,提升系统的整体稳定性和寿命。使用建议如下:
    - 在高电流环境中,尽量提供强制冷却以避免过热。
    - 使用适当的固定方法,如环夹或夹具,确保安装稳固。

    兼容性和支持


    - 兼容性:螺纹端子设计可与其他标准接口兼容,便于安装和维护。
    - 支持:提供详细的技术文档和配件清单,用户可以通过联系销售办公室获取更多细节和支持。

    常见问题与解决方案


    1. 如何安装螺纹端子?
    - 使用配套的螺丝、垫圈和螺母进行安装,确保扭矩适中。
    2. 如何处理电容泄漏电流过高?
    - 检查安装环境,确保适当冷却,重新测量电容并确认是否超出了预期使用寿命。
    3. 如何判断电容器已达到使用寿命?
    - 定期检查电容值变化,若超过45%,则表明可能接近使用寿命终点。

    总结和推荐


    B41456和B41458系列螺纹端子铝电解电容器是市场上性能优异的产品,适用于多种工业应用场景。凭借其紧凑的设计、高可靠性和长寿命,这些电容器无疑是开关电源和其他专业设备的理想选择。推荐在需要高稳定性和长寿命的应用中使用此产品。

B41458B8689M000参数

参数
电容值 68mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 5mΩ@ 100Hz
工作寿命 12000h@ 85°C
纹波电流 20A@ 100Hz
长*宽*高 76.9mm*105.7mm*106.7mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41458B8689M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41458B8689M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41458B8689M000 B41458B8689M000数据手册

B41458B8689M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
