首页  >  产品百科  >  B32642B6333J

B32642B6333J

产品分类: 薄膜电容
厂牌: TDK
产品描述: 33nF ±5% 聚丙烯 630V 400V 通孔安装 18mm*5mm*10.5mm
供应商型号: A-B32642B6333J
供应商: 云汉优选
标准整包数: 1000

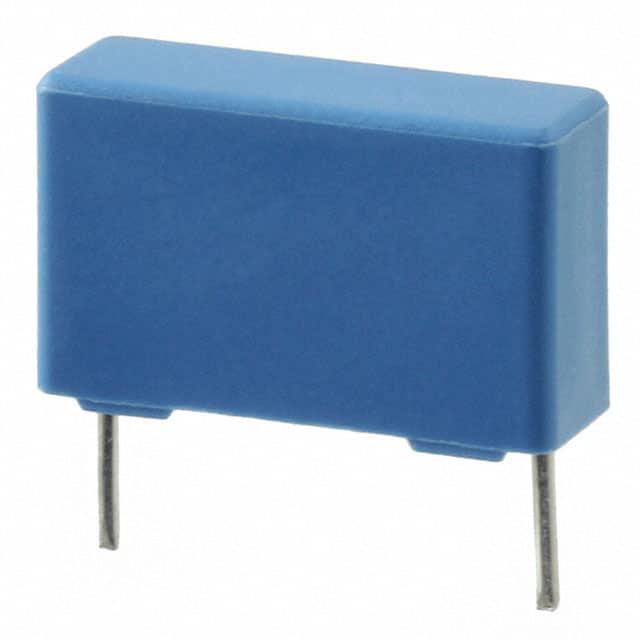

TDK 薄膜电容 B32642B6333J

B32642B6333J概述


    产品简介


    双面金属化聚丙烯薄膜电容器(MMKP)系列B32641B至B32642B是用于高频率应用的高性能电子元件。这些电容器广泛应用于电子镇流器(谐振电路)、LLC拓扑结构的谐振电路、高电流应力下的高频应用及开关电源。这些电容器以紧凑的设计提供了卓越的脉冲强度和高电流耐受能力,且符合无卤素标准。

    技术参数


    - 操作温度范围: 最高操作温度为110°C。
    - 类别温度: 上限为100°C,下限为-55°C,额定温度为85°C。
    - 介电常数: tan δ在1kHz时小于0.6,10kHz时小于0.6,100kHz时小于1.5。
    - 绝缘电阻: 在20°C下大于100GΩ。
    - 测试电压: 端子间测试电压为1.6×VR(直流),2秒;端子对外壳的测试电压为2000V交流,60秒。
    - 容许电压: 持续运行时的最大操作电压为额定电压VR。
    - 可靠性: 失效率为≤1×10^-9/h(在0.5×VR、40°C条件下),使用寿命为200,000小时(在1.0×VR、85°C条件下)。
    - 浪涌耐受能力: dV/dt和k0的最大值分别由10mm和15mm间距决定。
    - 自加热: 在TA≤10°C下的典型值,当TA>80°C时请参考相关技术文档。

    产品特点和优势


    1. 非常紧凑的设计:适用于空间受限的应用场合。
    2. 高脉冲强度:确保在高频率应用中稳定可靠。
    3. 高电流承受能力:适用于高电流应力的高频应用。
    4. 无卤素可选:符合环保标准。
    5. 独特的终端设计:并行导线端子,无铅镀锡,特殊长度可根据客户需求定制。

    应用案例和使用建议


    这些电容器广泛应用于电子镇流器和开关电源中,适用于谐振电路和LLC拓扑结构。例如,在一个典型的电子镇流器中,这些电容器可以提供高效稳定的能量转换。在使用时,需要特别注意环境温度不要超过最高操作温度,并且避免任何机械应力施加到电容器引脚上。

    兼容性和支持


    这些电容器具有良好的兼容性,可以与其他标准电子元器件配合使用。制造商提供了详细的安装指南和技术支持,包括对焊接过程的指导,以确保电容器的正确安装和使用。

    常见问题与解决方案


    - Q: 电容器能否承受高温?
    - A: 可以,但操作温度不应超过最高工作温度110°C。

    - Q: 如何避免电容器过载?
    - A: 请确保电容器的操作条件不超出其额定值,并遵循所有安全指导。

    - Q: 焊接过程中需要注意哪些事项?
    - A: 需要控制焊接温度和时间,避免过热,推荐使用预热至110°C并迅速冷却。

    总结和推荐


    这些双面金属化聚丙烯薄膜电容器(MMKP)B32641B至B32642B在高频率应用中表现出色,具有紧凑设计、高脉冲强度和高电流承受能力等特点。非常适合于电子镇流器、开关电源和高电流应力下的应用。总体来说,这些电容器性能可靠,值得推荐使用。

B32642B6333J参数

参数
电容值 33nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 400V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32642B6333J厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32642B6333J数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32642B6333J B32642B6333J数据手册

B32642B6333J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.8554
库存: 4873
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1855.4
直接购买
加入购物车
