FA28C0G1H220JNU00

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 22pF ±5% C0G(NP0) 50V 通孔安装 4mm*2.5mm*5.5mm
供应商型号: 3618926
供应商: element14
标准整包数: 1

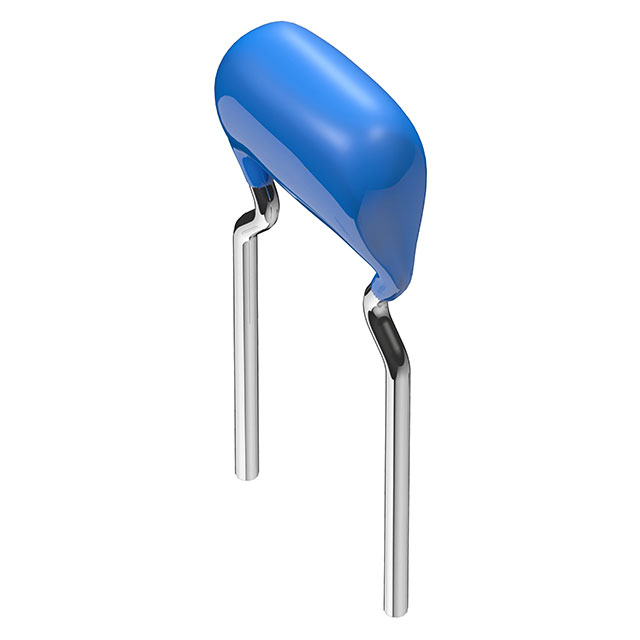

TDK 陶瓷电容 FA28C0G1H220JNU00

FA28C0G1H220JNU00概述

    电子元器件产品技术手册解析

    产品简介


    产品类型:这些产品为TDK公司生产的多层陶瓷电容器(MLCC),具体型号为FA系列。产品具备铅式径向引脚,分为两种不同的引脚间距(2.5mm 和 5.0mm)。
    主要功能:
    - 支持电压范围从25V到630V,电容值范围从1pF到22µF。
    - 具备C0G、X7R、X7S、X7T等多种温度特性材料。
    - 符合AEC-Q200标准,适用于汽车和其他多种电子设备中。
    应用领域:
    - 汽车噪声抑制
    - 键盘进入系统谐振电路
    - 开关电源中的旁路电容和平滑电容
    - 吸收回路
    - 功率因数校正输入滤波器

    技术参数


    电容量:从1pF到22µF。
    电压等级:25V至630V。
    温度特性:
    - C0G:±0°C/°C(0±30ppm/°C)
    - X7R:±15%
    - X7S:±22%
    - X7T:±22%至-33%
    尺寸:不同型号对应不同的长度、宽度和高度,如FA28尺寸为4.0x5.5x2.5mm,FA24尺寸为4.5x5.5x3.0mm。
    工作温度范围:–55°C至+125°C。

    产品特点和优势


    独特功能:
    - C0G类电容器具有出色的温度稳定性,适合于需要精确温度补偿的应用。
    - X7R类电容器提供良好的热稳定性,适用于高压和高频电路。
    - 环保设计:卤素自由,符合RoHS标准,适用于对环保要求较高的应用场景。
    市场竞争力:
    - AEC-Q200认证确保了产品的高可靠性,适用于汽车领域。
    - 多种封装选项(包括散装和带卷包装)满足不同客户的需求。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于减小噪声干扰。
    - 在关键的高频电路中作为谐振电容使用。
    使用建议:
    - 对于需要高精度和稳定性的应用,推荐使用C0G类电容器。
    - 在高功率和高频环境下,X7R类电容器是更好的选择。
    优化方案:
    - 使用合适的电容值来匹配电路的具体需求。
    - 确保正确的封装方式以防止机械损坏。

    兼容性和支持


    - 兼容性:与广泛的电子设备兼容,包括汽车和通用电子设备。
    - 支持:TDK公司提供了详尽的技术文档和支持服务,包括送样规格、安全注意事项和售后服务等。

    常见问题与解决方案


    问题1:产品是否适用于航空航天应用?
    - 解答:不适用于,本产品未经过专门设计或测试,不能满足该领域的严格安全和可靠性要求。
    问题2:如何正确处理和焊接该电容器?
    - 解答:请参考推荐的焊接温度曲线图(附录部分)进行焊接操作。
    问题3:产品是否符合RoHS标准?
    - 解答:是的,产品完全符合RoHS标准,具体信息请访问https://product.tdk.com/info/en/environment/rohs/index.html。

    总结和推荐


    综合评估:
    - 主要优点:出色的温度稳定性和宽泛的工作温度范围,广泛适用领域。
    - 价格相对合理,符合AEC-Q200标准,确保可靠性和安全性。
    推荐:强烈推荐使用TDK公司的FA系列电容器,尤其适合汽车、电源管理和通信领域,具备出色的性能和良好的市场表现。

FA28C0G1H220JNU00参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 4mm*2.5mm*5.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

FA28C0G1H220JNU00厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FA28C0G1H220JNU00数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FA28C0G1H220JNU00 FA28C0G1H220JNU00数据手册

FA28C0G1H220JNU00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8462
10+ ¥ 1.326
100+ ¥ 0.7426
1000+ ¥ 0.447
2500+ ¥ 0.426
10000+ ¥ 0.412
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.84
