CGA8P3X7T2E105M250KA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±20% X7T 250V 1812 贴片安装 4.5mm*3.2mm*2.5mm
供应商型号: UA-CGA8P3X7T2E105M250KA
供应商: 海外现货
标准整包数: 500

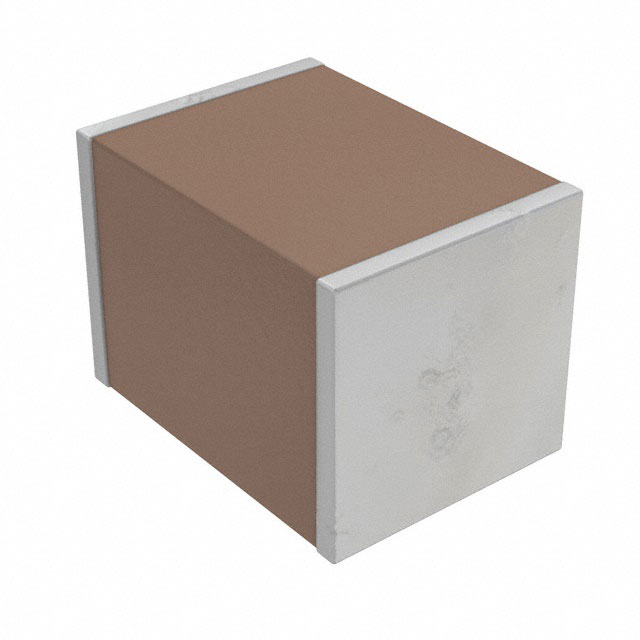

TDK 陶瓷电容 CGA8P3X7T2E105M250KA

CGA8P3X7T2E105M250KA概述

    多层陶瓷片式电容器(MLCC)技术手册

    产品简介


    多层陶瓷片式电容器(MLCC)是一种广泛应用于汽车领域的高可靠性电容器,具有优良的耐压特性和稳定的温度特性。其主要应用包括车载无线充电单元、高压电路的去耦、滤波和振荡电路等。CGA系列包括多种尺寸,以适应不同应用需求。

    技术参数


    CGA系列多层陶瓷片式电容器的技术参数如下:
    | 类型 | 长度 (mm) | 宽度 (mm) | 高度 (mm) | 终端宽度 (mm) | 间距 (mm) |
    :| :| :| :| :|
    | CGA2 1005 | 1.00 | 0.50 | 0.50 | 0.10 | - |
    | CGA3 1608 | 1.60 | 0.80 | 0.80 | 0.20 | - |
    | CGA4 2012 | 2.00 | 1.25 | 1.25 | 0.20 | - |
    | CGA5 3216 | 3.20 | 1.60 | 1.60 | 0.20 | 1.00 |
    | CGA6 3225 | 3.20 | 2.50 | 2.50 | 0.20 | - |
    | CGA8 4532 | 4.50 | 3.20 | 2.50 | 0.20 | - |
    | CGA9 5750 | 5.70 | 5.00 | 2.50 | 0.20 | - |
    电压等级:100V、250V、450V 和 630V
    温度范围:-55°C 至 +125°C
    温度特性:C0G (±30ppm/°C)、X7R (±15%)、X7S (±22%)、X7T (+22/-33%)

    产品特点和优势


    - 高耐压特性:最高可承受630V电压,适合高压应用。
    - 宽温域:可在极端温度环境下稳定工作。
    - 高稳定性:采用C0G材料,具有极低的温度系数,适合温度敏感的应用。
    - 认证合规:符合AEC-Q200标准,适用于汽车级应用。

    应用案例和使用建议


    CGA系列电容器广泛应用于无线充电系统、车载电源转换器和逆变器等。为了确保最佳性能,建议在设计时考虑电容器的布局和散热问题。例如,在高温环境下工作时,应选择更高额定电压的型号,并采取适当的散热措施。

    兼容性和支持


    CGA系列电容器与大多数主流电子设备兼容,适用于通用电子设备。TDK公司提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电容器工作温度超出范围。
    解决方案:更换适用温度范围更广的型号,或增加散热装置。

    2. 问题:电容器出现异常噪声。
    解决方案:检查电路设计是否有电磁干扰问题,必要时加入屏蔽或滤波元件。

    3. 问题:电容器使用寿命短。
    解决方案:确保电容器工作在额定电压和温度范围内,避免过载。

    总结和推荐


    综上所述,CGA系列多层陶瓷片式电容器凭借其卓越的耐压性能、稳定性和宽温度范围,特别适合汽车和其他需要高可靠性的应用场合。TDK公司在技术文档和售后支持方面表现出色,值得信赖。对于需要高压、高可靠性电容器的设计项目,强烈推荐使用CGA系列电容器。

CGA8P3X7T2E105M250KA参数

参数
电容值 1μF
容差 ±20%
温度系数 X7T
额定电压 250V
长*宽*高 4.5mm*3.2mm*2.5mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA8P3X7T2E105M250KA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA8P3X7T2E105M250KA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA8P3X7T2E105M250KA CGA8P3X7T2E105M250KA数据手册

CGA8P3X7T2E105M250KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.475 ¥ 3.9805
1000+ $ 0.4625 ¥ 3.8758
50000+ $ 0.4013 ¥ 3.3625
250000+ $ 0.3875 ¥ 3.2473
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1990.25
直接购买
加入购物车
