B32621A0103K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±10% 聚丙烯 1KV 500V 通孔安装 13mm*6mm*12mm
供应商型号: Q-BN-B32621A0103K189
供应商: 期货订购
标准整包数: 4400

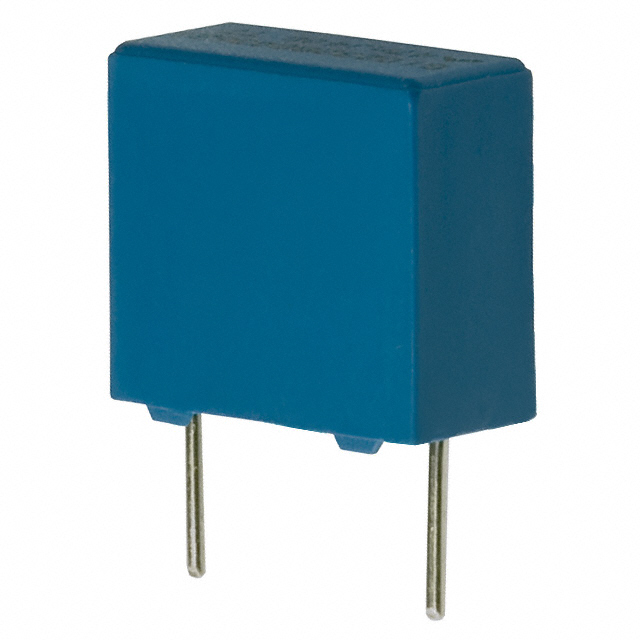

TDK 薄膜电容 B32621A0103K189

B32621A0103K189概述

    高品质金属化聚丙烯薄膜电容器概述
    金属化聚丙烯薄膜电容器(MKP)是一种广泛应用于多种电子设备中的高性能电容器,特别适合紧凑型荧光灯(CFL)、开关电源(SMPS)和气候控制等领域。本产品系列包括B32620和B32621型号,符合环保要求(RoHS),并具有优异的电气特性和物理特性。

    1. 产品简介


    - 产品类型:金属化聚丙烯薄膜电容器(MKP)
    - 主要功能:提供高脉冲承受能力,具有自愈功能,体积小,接触可靠性高。
    - 应用领域:紧凑型荧光灯(CFL)、开关电源(SMPS)、气候控制设备等。

    2. 技术参数


    - 最大工作温度:105°C
    - 工作湿度条件:相对湿度≤65%
    - 电容范围:1.0 nF到220 nF
    - 额定电压范围:160 V DC到1000 V DC
    - 绝缘电阻:最小为100 GΩ(20°C)
    - 耐热湿性能:经过56天/40°C/93%相对湿度测试,电容变化不超过±3%,损耗因数变化不超过±0.5×10^-3(1 kHz时)

    3. 产品特点和优势


    - 高脉冲承受能力:能够承受极高电压变化率,避免损坏。
    - 自愈功能:电容器可在局部故障发生时自我修复,提高使用寿命。
    - 小巧设计:最小尺寸设计,适用于空间受限的应用。
    - 高接触可靠性:采用直角焊线端子,确保连接稳定性。
    - 环保材料:符合RoHS标准,减少对环境的影响。

    4. 应用案例和使用建议


    - 应用案例:在紧凑型荧光灯(CFL)和开关电源(SMPS)中广泛应用。
    - 使用建议:在焊接过程中需注意防止过热,推荐使用波峰焊接工艺,同时保证焊点温度不超过120°C。对于手工焊接,推荐使用温度低于360°C的烙铁,焊接时间不超过3秒。

    5. 兼容性和支持


    - 兼容性:适用于各种印刷电路板设计,适用于不同类型的焊接设备。
    - 技术支持:制造商提供详细的焊接指南和技术文档,以帮助客户正确安装和使用电容器。

    6. 常见问题与解决方案


    - 问题:电容器焊接后出现短路现象。
    - 解决方案:检查焊接工艺,确保焊点温度不超过制造商推荐值;若焊接温度过高,可考虑增加冷却步骤。

    7. 总结和推荐


    - 综合评估:该系列电容器具有极高的可靠性和稳定性能,特别是在高温和高脉冲环境下表现出色。
    - 推荐使用:适用于需要高可靠性和高稳定性电容器的应用场合,尤其是在需要在恶劣环境中保持性能的场景下。
    通过本文详细介绍了该金属化聚丙烯薄膜电容器的技术细节和使用要点,用户可以根据具体需求选择合适的产品型号和使用方法。

B32621A0103K189参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 13mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32621A0103K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32621A0103K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32621A0103K189 B32621A0103K189数据手册

B32621A0103K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4400+ $ 0.4224 ¥ 3.6031
库存: 440000
起订量: 4400 增量: 0
交货地:
最小起订量为:4400
合计: ¥ 15853.64
