UHV-12A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1.7nF ±10% Z5T 50KV 底座安装,螺纹安装 35mm(长度)*31mm(高度)
供应商型号: 4334945
供应商: 海外现货
标准整包数: 1

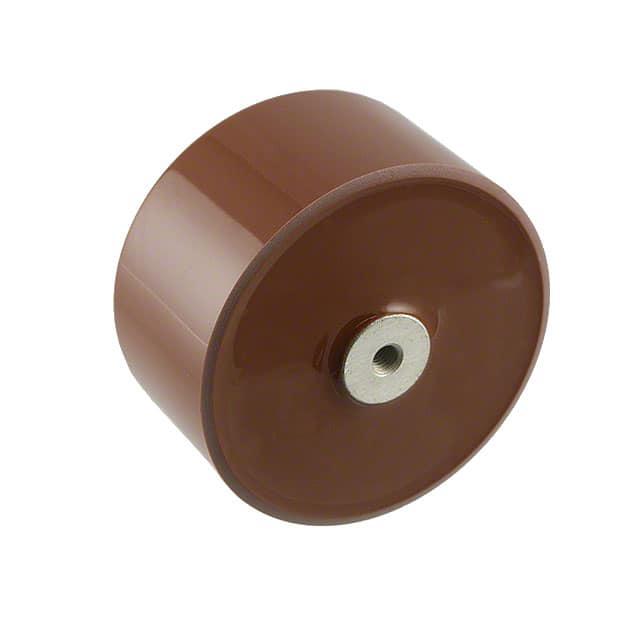

TDK 陶瓷电容 UHV-12A

UHV-12A概述

    Ultra High Voltage Ceramic Capacitors Technical Overview

    1. 产品简介


    Ultra High Voltage Ceramic Capacitors(UHV系列)是一类专为高电压电源和激光应用设计的电子元器件。这类电容器具有金属端子,适用于高电压环境。它们的主要功能是提供稳定的电容值和可靠的电气特性,确保在极端条件下的稳定运行。这类电容器广泛应用于医疗设备、光刻、工业分析等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 20kV 至 50kV |
    | 容量范围 | 100pF ±10% 至 4,000pF ±10% |
    | 损耗角正切 (tan δ) | ≤0.2% |
    | 绝缘电阻 | ≥100 MΩ |
    | 抗电晕电压 | ≥10 kVAC (最小值) |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -30°C 至 +85°C |

    3. 产品特点和优势


    - 额定电压宽广:该系列电容器提供20kV至50kV的额定电压范围,满足多种高电压应用需求。
    - 低损耗和低失真:采用高性能模具树脂,确保低损耗和低失真特性,适用于要求严格的电路设计。
    - 便捷安装:配备金属螺纹端子,便于快速安装和维护。
    - 高可靠性:通过严格的模具制造工艺,确保产品的高可靠性。
    - 环保认证:符合RoHS指令,安全环保。

    4. 应用案例和使用建议


    - 高电压电源电路:用于医疗设备、光刻设备、工业分析仪器等高电压供电系统。
    - 激光应用:适用于激光设备中的高压脉冲存储和传输。

    使用建议:
    - 防护措施:避免产品暴露于高温、高湿度环境中,防止有毒气体的侵蚀。
    - 安装建议:避免产品受到强烈冲击,确保正确安装并避免直接接触电解液。
    - 使用环境:在设计系统时,考虑使用保护电路或备份电路,以提高系统的安全性。

    5. 兼容性和支持


    - 兼容性:该系列电容器与其他标准高电压电路元件兼容,易于集成到现有系统中。
    - 厂商支持:请联系厂商获取详细的技术支持和维护信息,包括升级、维护和售后服务。

    6. 常见问题与解决方案


    - 问题1:电容器如何避免高温环境?
    - 解决方案:确保电容器不暴露在超过85°C的环境中,远离高温热源。

    - 问题2:如何处理安装过程中的静电问题?
    - 解决方案:使用防静电工具和手套进行操作,避免静电对电容器造成损害。
    - 问题3:电容器在高湿度环境中的使用寿命?
    - 解决方案:确保电容器存放在干燥通风的地方,避免高湿度环境。

    7. 总结和推荐


    Ultra High Voltage Ceramic Capacitors凭借其宽广的额定电压范围、低损耗特性、便捷安装和高可靠性,成为高电压应用领域的理想选择。尽管在某些特殊应用中需谨慎使用,但对于大多数高电压电源和激光设备,这些电容器提供了可靠的选择。建议在设计系统时考虑适当的防护措施,以最大化电容器的性能和寿命。总体而言,强烈推荐使用Ultra High Voltage Ceramic Capacitors来满足高电压应用的需求。

UHV-12A参数

参数
电容值 1.7nF
容差 ±10%
温度系数 Z5T
额定电压 50KV
长*宽*高 35mm(长度)*31mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 托盘

UHV-12A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-12A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-12A UHV-12A数据手册

UHV-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 646.4798
2+ ¥ 603.3811
3+ ¥ 603.3811
5+ ¥ 592.6065
10+ ¥ 581.8318
20+ ¥ 581.8318
50+ ¥ 581.8318
100+ ¥ 581.8318
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 646.47
