B41858C9337M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 330μF 100V ±20% 97mΩ@ 10kHz 5000h@ 105°C 1.546A@ 100kHz 通孔安装 31.5mm*31.5mm*33.5mm
供应商型号: 2750205
供应商: 海外现货
标准整包数: 5

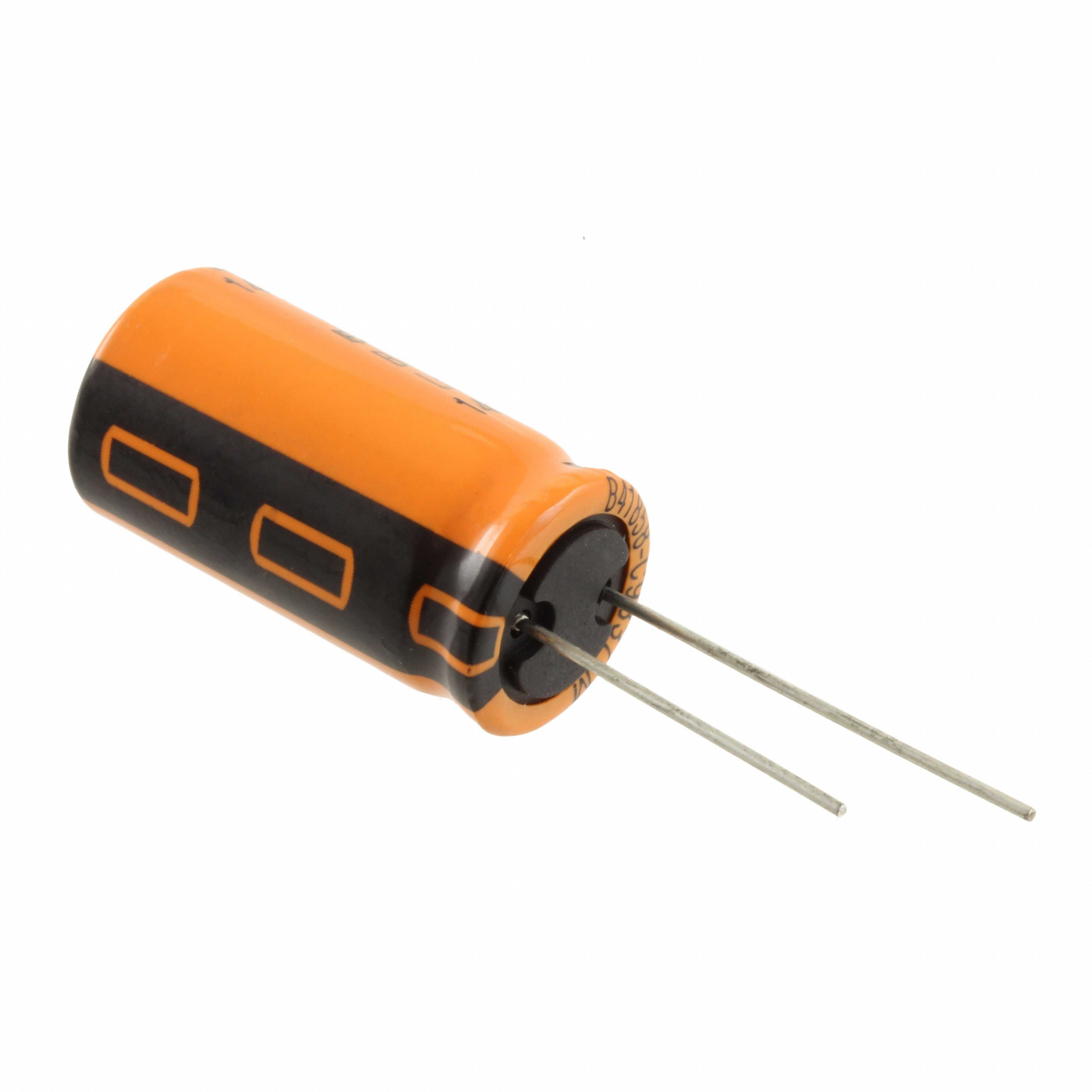

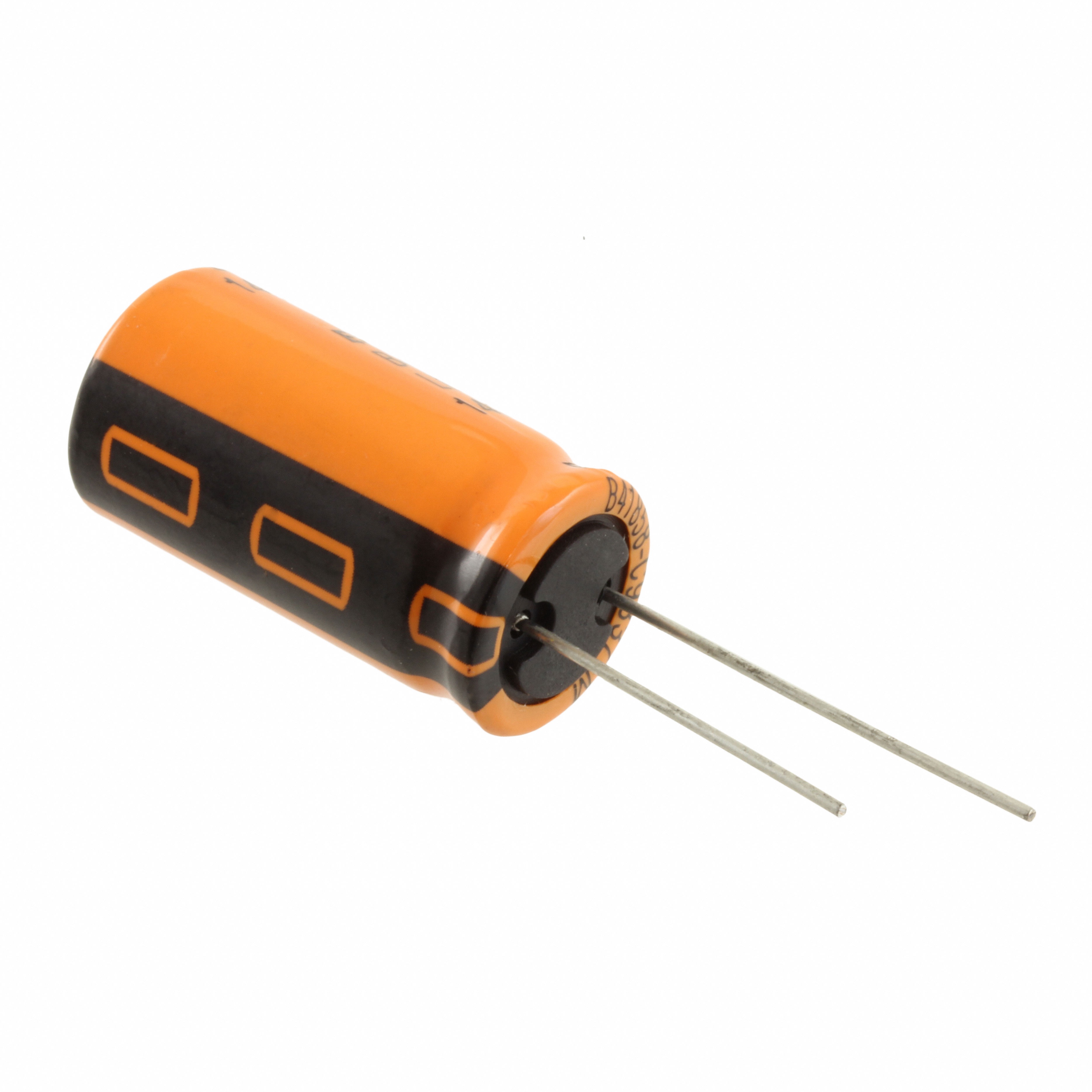

TDK 铝电解电容 B41858C9337M000

B41858C9337M000概述

    铝电解电容器 B41858 系列技术手册

    产品简介


    铝电解电容器是一种常用的电容器类型,广泛应用于电子电路中以存储电能。铝电解电容器通常具有较大的容量和较高的能量密度,特别适合于需要高储能的场合。本手册介绍的是单端式铝电解电容器,型号为B41858。该系列电容器具备长寿命的特点,适用于汽车电子等领域。主要特点包括低阻抗、高可靠性、低ESR(等效串联电阻)、高纹波电流能力等。

    技术参数


    - 额定电压 (VR):10 VDC 至 100 VDC
    - 额定电容 (CR):22 μF 至 10000 μF
    - 容差:±20%
    - 损耗因数 (tan δ):在 20°C 下,120 Hz 时最大值为 0.19
    - 漏电流 (Ileak):在 20°C 下,5 分钟内最大值取决于额定电容
    - 自感 (ESL):20 nH 至 34 nH
    - 使用寿命:在 105°C 条件下超过 3000 小时
    - 振动测试:符合 IEC 60068-2-6 标准
    - 工作温度范围:55°C 至 105°C
    - 封装形式:径向引线、J 形引线、弯角引线、卷带包装等

    产品特点和优势


    - 低阻抗:在高频情况下表现出色,适合应用于高频率电路。
    - 高可靠性:采用严格的生产工艺,确保长期稳定运行。
    - 低ESR:减少功率损耗,提高效率。
    - 高纹波电流能力:能够承受较高的电流波动。
    - 环保设计:RoHS 兼容材料,满足环保要求。

    应用案例和使用建议


    - 汽车电子:该系列电容器可以用于发动机控制单元、车身控制系统等,因其高可靠性及宽工作温度范围。
    - 工业控制:在工厂自动化设备中,电容器可以帮助过滤电源波动,提高系统稳定性。
    - 建议使用:根据不同的应用场景选择合适的电压和容量等级,确保正确安装和连接,避免过压和过热。

    兼容性和支持


    - 兼容性:该系列电容器可与多种电子设备兼容,包括各种汽车电子控制板和工业控制设备。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户进行正确的选型和使用。

    常见问题与解决方案


    - Q: 如何正确识别正负极?
    - A: 电容器的负极通常通过绝缘套上的标记来识别,且绝缘套的一侧带有正极标记。
    - Q: 安装过程中需要注意什么?
    - A: 请确保正确的安装方向,避免反接,同时保证良好的散热条件。
    - Q: 电容器出现漏电流过大怎么办?
    - A: 检查电路是否存在短路或过压情况,必要时更换新的电容器。

    总结和推荐


    B41858 系列铝电解电容器凭借其出色的性能指标和广泛应用范围,成为众多电子设备的理想选择。它不仅适用于汽车电子领域,还可以广泛应用于工业控制和其他高可靠性需求的应用场合。总体来看,我们强烈推荐该系列产品,相信其卓越的表现会为客户带来满意的使用体验。

B41858C9337M000参数

参数
电容值 330μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 97mΩ@ 10kHz
纹波电流 1.546A@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 31.5mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41858C9337M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41858C9337M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41858C9337M000 B41858C9337M000数据手册

B41858C9337M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
