B32529C8102K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 630V 400V 通孔安装 7.2mm*2.5mm*6.5mm
供应商型号: ET-2525330
供应商: 海外现货
标准整包数: 10

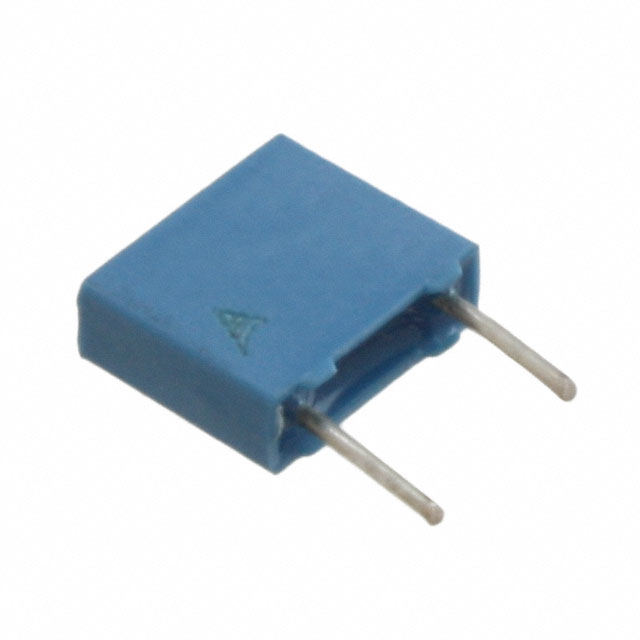

TDK 薄膜电容 B32529C8102K000

B32529C8102K000概述

    Metallized Polyester Film Capacitors (MKT) B32520...B32529 技术手册

    产品简介


    Metallized Polyester Film Capacitors(简称MKP)是一种广泛应用于多个领域的电容器。其主要由聚酯薄膜(Polyethylene Terephthalate, PET)作为介质构成,具备高脉冲强度、高接触可靠性等特点。这些电容器主要适用于阻隔(Blocking)、耦合(Coupling)、旁路(Bypassing)等电路设计中,尤其在汽车应用领域中的射频干扰(RFI)管理方面表现出色。

    技术参数


    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 堆叠膜技术:适用于引脚间距为5至15毫米(代码C、D或E)
    - 绕线电容技术:适用于引脚间距为10至37.5毫米(代码N、Q或R)
    - 外壳材料:塑料壳体(符合UL 94 V-0标准)
    - 密封材料:环氧树脂密封(符合UL 94 V-0标准)
    - 电气特性:
    - 额定直流电压(VR):50VDC 至 630VDC
    - 交流耐压(VRMS):40VAC 至 350VAC(具体数值根据型号不同而变化)
    - 电容值(CR):0.001μF 至 150μF(具体数值根据型号不同而变化)

    产品特点和优势


    1. 高脉冲强度:能够承受较大的电流冲击而不损坏。
    2. 高接触可靠性:确保长期使用时连接稳定可靠。
    3. RoHS兼容:符合环保要求,易于回收利用。
    4. AEC-Q200D认证:适用于汽车电子领域的严苛环境。

    应用案例和使用建议


    1. 应用案例:
    - 在汽车电路中用于过滤射频干扰(RFI),提高车载系统的抗电磁干扰能力。
    - 在电源滤波、信号耦合、旁路等领域中发挥重要作用。

    2. 使用建议:
    - 在设计电路时,考虑到电容器的工作温度范围(最高可达125°C),选择合适的电容值及额定电压以适应不同的工作环境。
    - 针对不同应用场景,优先选用经过AEC-Q200D认证的产品以保证汽车电子系统的稳定性。

    兼容性和支持


    - 兼容性:可与多种类型的电路板及其他电子元器件配合使用,无需额外调整。
    - 厂商支持:制造商提供详细的安装指南和技术文档,以及必要的售后服务支持。

    常见问题与解决方案


    1. 问题:安装后电容器出现过热现象。
    - 解决方案:检查电容器的额定电流与实际工作电流是否匹配,必要时更换更合适的型号。

    2. 问题:电容器失效导致电路异常。
    - 解决方案:确认电容器的工作环境是否符合技术参数的要求,定期进行检测与维护。

    总结和推荐


    综上所述,Metallized Polyester Film Capacitors (MKT) B32520...B32529系列电容器凭借其高可靠性、广泛的适用范围以及良好的环境适应性,在众多应用领域中展现出极高的价值。对于需要在恶劣环境下保持稳定工作的系统,特别是汽车电子系统,这款产品无疑是理想的选择。因此,我强烈推荐这一系列产品。

B32529C8102K000参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 400V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 7.2mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32529C8102K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C8102K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C8102K000 B32529C8102K000数据手册

B32529C8102K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3349 ¥ 2.8302
100+ $ 0.22 ¥ 1.859
500+ $ 0.1608 ¥ 1.3585
2500+ $ 0.1367 ¥ 1.1547
4000+ $ 0.1272 ¥ 1.0749
8000+ $ 0.12 ¥ 1.0144
40000+ $ 0.1177 ¥ 0.9945
80000+ $ 0.1153 ¥ 0.9746
库存: 7588
起订量: 20 增量: 0
