B32560J3273J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 27nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V DIP-2 通孔安装
供应商型号: 871-B32560J3273J000
供应商: Mouser
标准整包数: 1

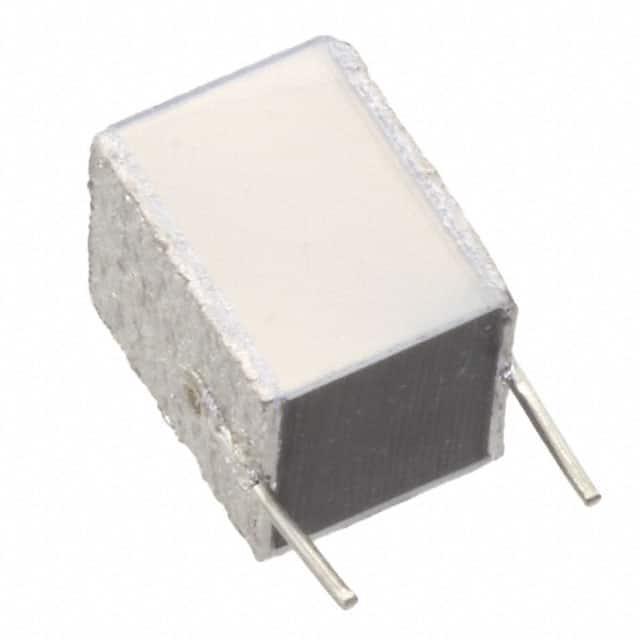

TDK 薄膜电容 B32560J3273J000

B32560J3273J000概述


    产品简介


    本产品为薄膜电容器系列中的聚酯金属化薄膜电容器(MKT),型号为B32560到B32564。这些电容器主要用于开关电源(SMPS)、变频器、节能灯镇流器和点火系统等领域。聚酯金属化薄膜电容器以其高脉冲强度、小尺寸、无铅锡涂层等特点在多种应用中展现出卓越性能。

    技术参数


    - 额定电压 (VR):63 V DC 至 1000 V DC
    - 交流电压 (VRMS):40 V AC 至 630 V AC(不同型号)
    - 电容值 (CR):0.0010 μF 至 10 μF(不同型号)
    - 最大工作温度:125°C
    - 绝缘强度:1.5倍额定直流电压,但不小于300 V DC
    - 环保认证:符合RoHS标准
    - 电介质材料:聚对苯二甲酸乙二醇酯(PET)

    产品特点和优势


    1. 高脉冲强度:适用于高要求的应用场合。
    2. 小尺寸:占用空间小,便于集成。
    3. 高可靠性:具有良好的耐久性和稳定性。
    4. 环保:无铅锡涂层,符合RoHS标准。
    5. 可定制尺寸:可根据需求提供特殊尺寸。

    应用案例和使用建议


    这些电容器广泛应用于以下场景:
    - 开关电源 (SMPS):用于稳定输出电压。
    - 变频器:用于能量存储和滤波。
    - 节能灯镇流器:提供稳定的电能供应。
    - 点火系统:用于高压启动。
    使用建议:
    - 在安装时需要考虑爬电距离和电气间隙,以确保安全性和可靠性。
    - 电容器的电气性能需根据具体应用场景进行选择,确保最佳匹配。
    - 可以根据需求定制特殊尺寸和电容值。

    兼容性和支持


    这些电容器与现有设备兼容,可以无缝集成到现有的电子系统中。此外,TDK公司提供了全面的技术支持,包括选型指导和售后服务。

    常见问题与解决方案


    1. 问题:电容器使用寿命缩短。
    - 解决方案:检查工作环境温度是否超出规定范围,确保工作条件符合要求。

    2. 问题:电容器过热。
    - 解决方案:降低工作电压,确保散热良好。

    3. 问题:电容器损坏。
    - 解决方案:检查电路是否存在短路或其他故障,及时排除问题。

    总结和推荐


    总体而言,聚酯金属化薄膜电容器(MKT)B32560到B32564系列具有高脉冲强度、小尺寸和高可靠性等显著优点,适合多种应用场合。如果您需要更高容量的电容器或者特殊尺寸的电容器,可联系TDK销售团队获得专业支持。我们推荐这些电容器用于需要高性能和可靠性的电子系统中。

B32560J3273J000参数

参数
电容值 27nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 160V
额定电压-DC 250V
ESR-等效串联电阻 -
通用封装 DIP-2
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B32560J3273J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32560J3273J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32560J3273J000 B32560J3273J000数据手册

B32560J3273J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
