首页  >  产品百科  >  B43762B9478M000

B43762B9478M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 4.7mF 400V ±20% 24mΩ@ 100Hz 5000h@ 105°C 13.1A@ 100Hz 底座安装,螺纹安装 76.9mm(长度)*105.7mm(高度)
供应商型号: 495-B43762B9478M000-ND
供应商: Digi-Key
标准整包数: 1

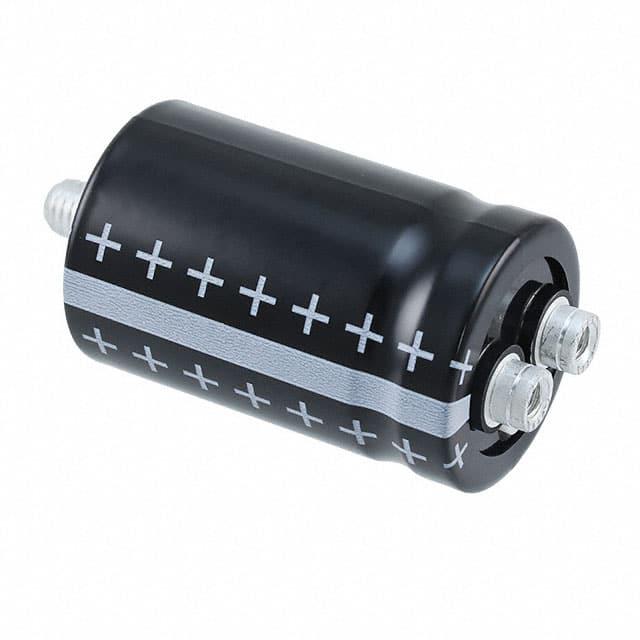

TDK 铝电解电容 B43762B9478M000

B43762B9478M000概述

    铝电解电容器:B43742和B43762系列

    产品简介


    铝电解电容器是电容值高且设计紧凑的一种电容器,广泛应用于多种电力电子系统中。本文将重点介绍TDK Electronics推出的B43742和B43762系列铝电解电容器。这些电容器专为需要长期可靠性和高温环境下的操作而设计,主要应用领域包括电源电子、牵引系统和专业电源供应。

    技术参数


    - 额定电压(VR): 350VDC至500VDC
    - 额定电容(CR): 820μF至22000μF
    - 容差: ±20%
    - 漏电流(Ileak): 20°C下120Hz时≤0.20
    - 自感(ESL):
    - 直径51.6mm: 约15nH
    - 直径≥64.3mm: 约20nH
    - 使用寿命: 在105°C、额定电压和AC电流下>5000小时,且变化率需满足特定要求。
    - 振动测试: 符合IEC 60068-2-6标准,通过频率范围10至55Hz,位移幅度0.75mm,加速度最大10g,持续时间为3×2小时的振动测试。

    产品特点和优势


    - 可靠性: 在宽温度范围内具有出色的稳定性和可靠性。
    - 热特性: 具有良好的热稳定性。
    - 环境适应性: 工作温度范围广,从-40°C到+105°C。
    - 焊接结构: 所有焊接确保可靠的电气接触。
    - PAPR终端: 可防止极性反转。
    - 优化底座散热设计: 可提供高达两倍的纹波电流能力。
    - 符合RoHS规定: 材料环保无害。

    应用案例和使用建议


    这些电容器广泛用于工业级设备,如变频器、电机驱动和铁路车辆中的牵引控制系统。在实际应用中,建议遵循制造商的安装指南,以确保最佳性能和寿命。特别需要注意的是,不同尺寸和型号的电容器应根据具体的应用需求进行选择。

    兼容性和支持


    TDK Electronics提供一系列配件和安装选项,包括螺丝端子的不同安装方式(环形夹、夹具或螺纹钉)。对于特殊的设计或选项,请咨询制造商。

    常见问题与解决方案


    - 问题: 电容器出现过热。
    - 解决方案: 检查电路设计和安装位置,确保良好的散热条件。
    - 问题: 电容值降低。
    - 解决方案: 检查工作电压和环境温度,确认是否超出规格限制。

    总结和推荐


    B43742和B43762系列铝电解电容器凭借其卓越的可靠性、宽泛的工作温度范围和优化的散热设计,在众多工业应用中表现出色。它们不仅适合高功率应用,还具备优秀的纹波电流处理能力。因此,强烈推荐使用这些电容器来满足电力电子系统和其他专业应用的需求。

B43762B9478M000参数

参数
电容值 4.7mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 24mΩ@ 100Hz
工作寿命 5000h@ 105°C
纹波电流 13.1A@ 100Hz
长*宽*高 76.9mm(长度)*105.7mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43762B9478M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43762B9478M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43762B9478M000 B43762B9478M000数据手册

B43762B9478M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 96.824 ¥ 810.2959
16+ $ 92.6614 ¥ 775.4601
库存: 88
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 810.29
直接购买
加入购物车
