B32774P7155K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.5μF ±10% 聚丙烯,金属化 700V 20.3mΩ 通孔安装 31.5mm*11mm*19mm
供应商型号: 3519080
供应商: 海外现货
标准整包数: 1

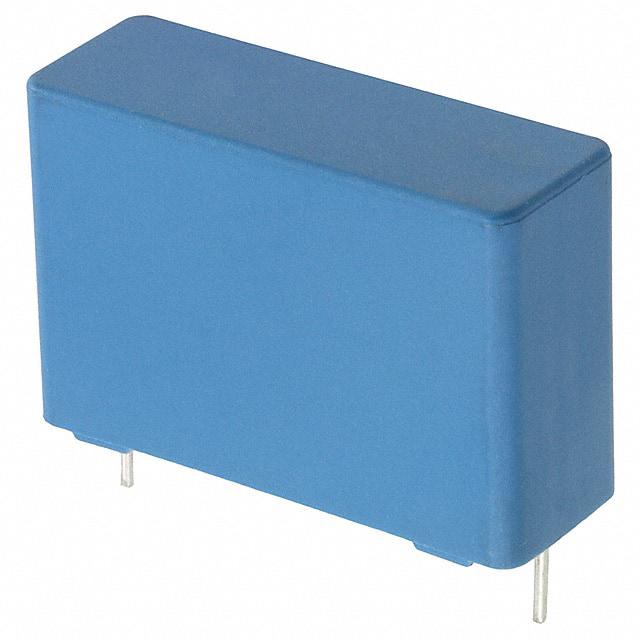

TDK 薄膜电容 B32774P7155K000

B32774P7155K000概述

    高质量文章:TDK MKP DC Link Film Capacitors 技术概述

    1. 产品简介


    TDK Electronics 的 MKP DC Link 系列电容器是一种高性能的聚丙烯薄膜电容器,特别适用于高功率和高频率的应用场景。此系列产品型号涵盖 B32774P 至 B32778P,能够提供高达 50 μF 的电容值,且能够在最高 125°C 的温度下持续运行。这些电容器广泛应用于工业、高端电源、汽车 DC-DC 转换器及压缩机等领域,是现代电力电子系统中不可或缺的组件。
    主要功能:
    - 具备出色的自愈性能(Self-healing)。
    - 高电流承载能力,低损耗。
    - 支持额定电压范围从 630V 到 840V。
    应用领域:
    - 频率转换器。
    - 工业和高功率电源。
    - 汽车 DC-DC 和压缩机系统。

    2. 技术参数


    以下为产品的主要技术参数汇总:
    | 参数名称 | 值 |

    | 最大工作温度 | 125°C (外壳温度) |
    | 工作电压范围 | 630V~840V DC |
    | 电容值范围 | 1.0 μF ~ 50 μF |
    | 绝缘电阻(τ) | ≥10,000 秒(施加 500V 直流电)|
    | 额定工作温度范围 | -40°C 至 +125°C |
    | 失效率(λ) | ≤5×10⁻⁹/小时 (≤5 FIT) |
    电气特性:
    - ESR(等效串联电阻):在 10kHz 下典型值 < 14 mΩ。
    - ESL(等效串联电感):典型值 < 15 nH。
    - tanδ(损耗角正切):在 1kHz 下最大值 ≤0.003,10kHz 下最大值 ≤0.005。
    构造材料:
    - 介电材料:聚丙烯(Polypropylene)。
    - 外壳材质:UL 94 V-0 认证的塑料材质。
    - 密封方式:环氧树脂密封。

    3. 产品特点和优势


    独特功能:
    - 自愈性:当局部放电导致绝缘失效时,受损区域会自行恢复,延长使用寿命。
    - 高可靠性:满足 AEC-Q200D 标准,符合 RoHS 规范。
    - 宽温区设计:在极端环境下仍能保持稳定的电气性能。
    市场竞争力:
    - 极高的过压承受能力。
    - 超低损耗和高电流处理能力,适合高频开关应用。
    - 紧凑的尺寸设计,方便集成到复杂电路板中。

    4. 应用案例和使用建议


    典型应用场景:
    - 在变频器中作为主电容器,支持宽幅电压输入和输出。
    - 配合新能源汽车中的 DC-DC 转换器,提高能量转换效率。
    - 用于高可靠性工业电源,保证长期无故障运行。
    使用建议:
    1. 根据实际需求选择合适型号(如不同引脚间距的 2-pin 和 4-pin 版本)。
    2. 需要避免超压操作,建议不超过额定电压的 1.1 倍。
    3. 高温环境中需关注温升问题,建议合理规划散热。

    5. 兼容性和支持


    兼容性:
    - 与主流控制器、逆变器和变换器兼容。
    - 可根据客户需求定制不同长度的引线。
    支持服务:
    - TDK 提供详尽的技术文档和支持团队,帮助客户快速解决问题。
    - 可通过官网下载最新的设计支持材料和技术更新。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高 | 减少电流负载或增加散热措施。 |
    | 电容值变化 | 使用稳定型介质,减少温度波动影响。 |
    | 引线焊接不良 | 使用高质量焊料并确保焊接温度适中。 |

    7. 总结和推荐


    综合评估:
    - TDK MKP DC Link 系列电容器以其高精度、高可靠性以及卓越的耐高温性能,在工业和汽车领域占据领先地位。
    - 尤其适用于高频开关电源和严苛环境下的应用。
    推荐使用:
    - 对于需要大容量、高可靠性的电力电子设备,强烈推荐选用此系列电容器。它能够显著提升系统的整体性能和寿命。
    通过这篇文章,希望读者对 TDK MKP DC Link 电容器的性能特点、技术参数及应用场景有了更清晰的认识,以便在具体项目中做出明智的选择。

B32774P7155K000参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC -
额定电压-DC 700V
ESR-等效串联电阻 20.3mΩ
长*宽*高 31.5mm*11mm*19mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32774P7155K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32774P7155K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32774P7155K000 B32774P7155K000数据手册

B32774P7155K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.248
50+ ¥ 6.958
100+ ¥ 6.4942
250+ ¥ 6.3782
500+ ¥ 6.3782
1280+ ¥ 6.2622
6400+ ¥ 6.2622
12800+ ¥ 6.2622
库存: 1194
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.24
直接购买
加入购物车
