B32024A3564M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 560nF ±20% 聚丙烯 1.5KV 300V 通孔安装 31.5mm*16mm*32mm
供应商型号: 495-3810-ND
供应商: Digi-Key
标准整包数: 1

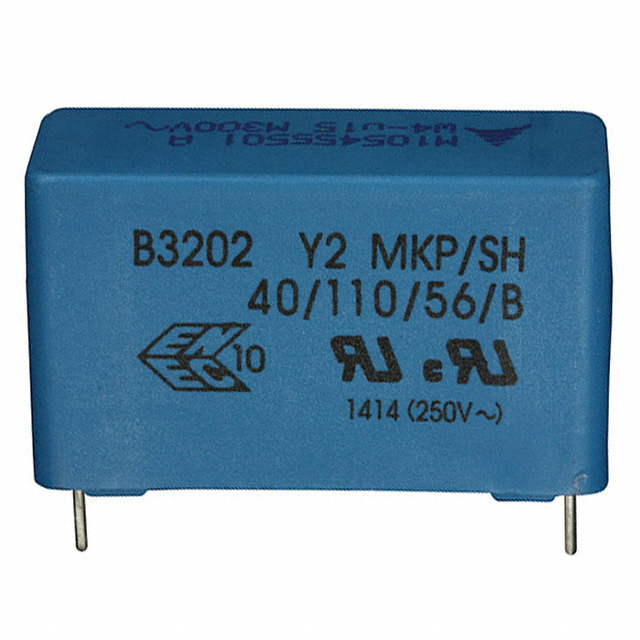

TDK 薄膜电容 B32024A3564M000

B32024A3564M000概述

    Film Capacitors EMIs Suppression Capacitors (MKP)

    1. 产品简介


    Film Capacitors EMI Suppression Capacitors (MKP) 是一款高性能的聚丙烯电容(MKP),专为电磁干扰(EMI)抑制而设计。这类电容器通常用于交流线路和接地之间的“线到地”应用,提供出色的电磁干扰抑制能力。主要功能包括减小共模电流、降低差分模式噪声,并确保在恶劣环境下保持稳定性能。这些电容器适用于多种电子设备,包括电源系统、电机驱动器和家电设备。

    2. 技术参数


    - 额定交流电压:300 V(50/60 Hz)
    - 最大连续直流电压:1500 V,最高工作温度(Top)≤85 °C
    - 最大连续交流电压:480 V(50/60 Hz)
    - 最大工作温度:+110 °C
    - 直流测试电压:C ≤ 0.33 μF 时为 4000 V,C > 0.33 μF 时为 3700 V,持续时间 2 秒
    - 耗散因子(Dissipation factor):1 kHz 下的最大值 ≤ 1(10-3)
    - 绝缘电阻(Insulation resistance):100 000 MΩ(C ≤ 0.33 μF),30 000 s(C > 0.33 μF)
    - 被动可燃性类别:B
    - 容差:±10%(K),±20%(M)
    - 最大脉冲斜率(dV/dt):10 mm 间距时为 800 V/μs,其他间距时依次递减
    - 最大脉冲能量(k0):10 mm 间距时为 677 000 V2/μs,其他间距时依次递减

    3. 产品特点和优势


    - 非常小的尺寸:便于集成到紧凑型设计中。
    - 良好的自愈特性:可以自动修复轻微的局部损坏。
    - 高电压能力:支持高达 1500 V 的直流电压和 480 V 的交流电压。
    - 符合 RoHS 标准:环保无卤素。
    - 特殊引脚长度:可根据需求定制,增加灵活性。

    4. 应用案例和使用建议


    应用示例:
    - 用于工业电机控制系统的电磁干扰抑制。
    - 在电源供应系统中用于减少差分模式噪声。
    - 在家用电器中作为共模电流抑制元件。
    使用建议:
    - 选择适当的容值以匹配应用需求。
    - 避免超过额定温度和时间限制进行焊接。
    - 确保所有机械应力都集中在电容本体而不是引脚上。

    5. 兼容性和支持


    这些电容器与标准焊接工艺兼容,支持批量生产和定制包装。对于更多详细信息和技术支持,请联系制造商。

    6. 常见问题与解决方案


    - 问题 1:引脚断裂。
    解决办法:避免对引脚施加过度的机械应力。

    - 问题 2:电容容量不足。
    解决办法:根据实际需求选择合适的容值,并确认是否需要多级电容串联或并联。

    7. 总结和推荐


    综合评估:这款 Film Capacitors EMI Suppression Capacitors (MKP) 具备出色的电磁干扰抑制能力和广泛的适用范围,适合用于各种电力和电子设备中。建议广泛应用于需要有效减少电磁干扰的应用场景。
    推荐使用:鉴于其优异的性能和广泛的适用范围,我们强烈推荐在各类工业、家用电器和电机控制系统中使用该产品。

B32024A3564M000参数

参数
电容值 560nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1.5KV
长*宽*高 31.5mm*16mm*32mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32024A3564M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32024A3564M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32024A3564M000 B32024A3564M000数据手册

B32024A3564M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1624 ¥ 43.6223
10+ $ 3.639 ¥ 30.4535
50+ $ 3.0316 ¥ 25.3707
220+ $ 2.6243 ¥ 21.9621
660+ $ 2.3914 ¥ 20.013
1100+ $ 2.2991 ¥ 19.241
2640+ $ 2.2048 ¥ 18.4514
库存: 1404
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.62
