CGA5L2X8R1E105K160AD

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±10% X8R 25V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 10B-2907097-4
供应商: 国内现货
标准整包数: 5

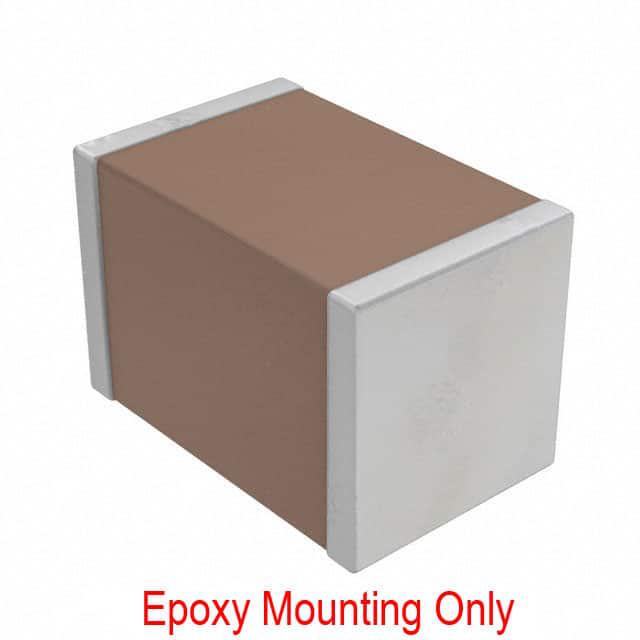

TDK 陶瓷电容 CGA5L2X8R1E105K160AD

CGA5L2X8R1E105K160AD概述

    高质量文章:多层陶瓷芯片电容器(MLCC)技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是现代电子电路中不可或缺的关键元件,主要用于储存和释放电荷。根据本技术手册,TDK公司提供的MLCC系列主要包括多种尺寸的电容器,如CGA2 (1005, [0402英寸])、CGA3 (1608, [0603英寸])、CGA4 (2012, [0805英寸])、CGA5 (3216, [1206英寸]) 和 CGA6 (3225, [1210英寸])。这些电容器专为汽车应用设计,支持导电环氧胶粘接,而非传统焊接,且符合AEC-Q200标准。

    技术参数


    - 尺寸代码:JIS(EIA)
    - 温度范围:–55°C 至 +150°C
    - 额定电压:6.3V 到 100V
    - 容值范围:1pF 至 10,000,000pF
    - 最大容值:10μF
    - 温度系数:C0G (0±30ppm/°C), X7R (±15%), X8R (±15%)
    - 终端材料:AgPdCu 终端,降低了银迁移风险
    - 最高工作温度:150°C
    - 容差:±0.25pF、±0.50pF、±5%、±10%、±20%
    - 厚度:0.50mm 至 2.50mm

    产品特点和优势


    1. 低银迁移风险:采用AgPdCu终端材料,大大降低了银迁移风险。
    2. 高温稳定性:最大工作温度可达150°C,适合严苛的工业和汽车应用。
    3. 温度特性:提供C0G、X7R、X8R三种温度特性,其中C0G温度特性具备极佳的温度稳定性和DC偏置特性。
    4. 符合标准:通过AEC-Q200认证,适用于汽车电子应用。

    应用案例和使用建议


    这些电容器广泛应用于汽车电子领域,如ABS系统、传动系统和发动机传感器等。具体使用时,应考虑以下几点:
    - 温控环境:由于电容器的工作温度范围较广,应在设计时充分考虑散热和隔热措施。
    - 容值选择:根据不同应用需求选择合适的容值,确保系统稳定性。
    - 安装方式:推荐使用导电环氧胶粘接,避免传统焊接可能导致的可靠性问题。

    兼容性和支持


    TDK公司的MLCC系列产品支持多种尺寸和容值选择,可以灵活匹配不同应用场景。制造商提供了详细的交付规格说明,以确保产品在设计和使用过程中的安全性和可靠性。此外,用户可通过联系当地TDK销售代表获取更多技术支持和服务信息。

    常见问题与解决方案


    - 问题1:电容器失效或短路
    - 解决方案:检查电路连接是否正确,确认所有电气参数均在电容器规格范围内。
    - 问题2:电容器容值漂移
    - 解决方案:检查使用环境是否符合规定的温度范围,必要时更换电容器。
    - 问题3:导电环氧胶未完全固化
    - 解决方案:严格按照操作手册指导进行固化处理,必要时重新粘接。

    总结和推荐


    综上所述,TDK公司的MLCC系列产品在高温稳定性、低银迁移风险和广泛的温度特性等方面表现出色,非常适合应用于汽车电子领域及其他需要高可靠性的场合。尽管某些型号可能不适用于某些极端应用,但总体而言,该系列产品具有出色的性能和市场竞争力,强烈推荐用于各种设计项目。对于寻求高性能、高可靠性的电子元件的应用开发者和工程师,这些MLCC无疑是理想的选择。

CGA5L2X8R1E105K160AD参数

参数
电容值 1μF
容差 ±10%
温度系数 X8R
额定电压 25V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA5L2X8R1E105K160AD厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA5L2X8R1E105K160AD数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA5L2X8R1E105K160AD CGA5L2X8R1E105K160AD数据手册

CGA5L2X8R1E105K160AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.4512
50+ ¥ 3.8906
250+ ¥ 3.1075
500+ ¥ 2.482
1000+ ¥ 2.1002
20000+ ¥ 1.7183
库存: 2181
起订量: 20 增量: 1
交货地:
最小起订量为:5
合计: ¥ 32.25
直接购买
加入购物车
