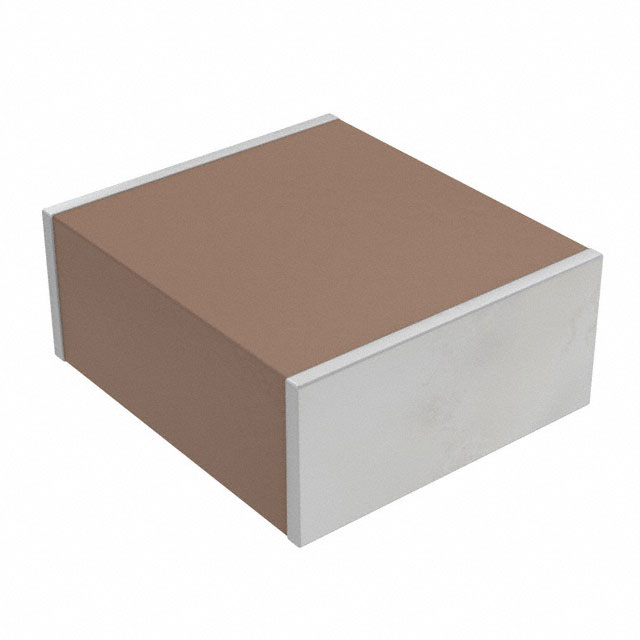

CGA9P1X7T2J474K250KC

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 470nF ±10% X7T 630V 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: 445-7954-2-ND
供应商: Digi-Key
标准整包数: 500
TDK 陶瓷电容 CGA9P1X7T2J474K250KC

CGA9P1X7T2J474K250KC概述

    Multilayer Ceramic Chip Capacitors (MLCCs)

    1. 产品简介


    多层陶瓷片式电容器(Multilayer Ceramic Chip Capacitors,简称MLCC)是电子电路中不可或缺的重要元件,主要应用于车载系统中高电压电路的设计。该系列电容器型号包括CGA2 1005 [0402 inch],CGA3 1608 [0603 inch],CGA4 2012 [0805 inch],CGA5 3216 [1206 inch],CGA6 3225 [1210 inch],CGA8 4532 [1812 inch] 和 CGA9 5750 [2220 inch]。这些电容器具有优良的温度稳定性和低DC偏置特性,能够在–55至+125°C的工作温度范围内正常工作。

    2. 技术参数


    - 额定电压: 100V, 250V, 450V, 630V
    - 容值范围:
    - CGA2 1005 [0402 inch]: 100 pF 至 10,000 pF
    - CGA3 1608 [0603 inch]: 1 pF 至 150,000 pF
    - CGA4 2012 [0805 inch]: 100 pF 至 1,000,000 pF
    - CGA5 3216 [1206 inch]: 100 pF 至 4,700,000 pF
    - CGA6 3225 [1210 inch]: 3,900 pF 至 3,300,000 pF
    - CGA8 4532 [1812 inch]: 8,200 pF 至 1,000,000 pF
    - CGA9 5750 [2220 inch]: 68,000 pF 至 10,000,000 pF
    - 封装尺寸:
    - CGA2: 1.00×0.50×0.50 mm³
    - CGA3: 1.60×0.80×0.80 mm³
    - CGA4: 2.00×1.25×1.25 mm³
    - CGA5: 3.20×1.60×1.60 mm³
    - CGA6: 3.20×2.50×2.50 mm³
    - CGA8: 4.50×3.20×2.50 mm³
    - CGA9: 5.70×5.00×2.50 mm³
    - 工作环境:
    - 温度范围: –55°C 至 +125°C
    - 具有出色的温度稳定性(C0G特性)

    3. 产品特点和优势


    - 四档额定电压: 100V、250V、450V、630V,覆盖广泛的电压需求。
    - C0G温度特性: 提供卓越的温度稳定性和DC偏置特性,适用于高温及高压环境。
    - AEC-Q200认证: 符合汽车级电子元器件的标准,确保可靠性和安全性。
    - 广泛的应用范围: 适合无线充电单元、DC-DC转换器、逆变器、车载充电器等多种应用场合。

    4. 应用案例和使用建议


    - 无线充电单元: 为无线充电单元提供高稳定性及耐高温特性,保障设备在复杂环境中稳定运行。
    - 车载逆变器: 在车载逆变器中作为关键组件,确保高电压、高温下的稳定性能。
    - DC-DC转换器: 在高可靠性要求的应用中,如航空设备,能够满足严格的性能标准。
    - 使用建议: 在设计时需注意温度、电压和负载的变化,确保电容器在最佳条件下工作,延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 适用于多种电子设备,特别是车载系统和高电压电路。
    - 技术支持: 提供详尽的技术文档和客户支持,以确保产品正确安装和使用。

    6. 常见问题与解决方案


    - 问题: 高温环境下性能不稳定。
    - 解决方案: 确认所选电容器的工作电压和温度范围符合实际应用需求,必要时选择具有更高耐温等级的产品。

    - 问题: 容值漂移严重。
    - 解决方案: 使用C0G特性产品,这类电容器具有优异的温度稳定性和低DC偏置特性。

    7. 总结和推荐


    该系列产品在性能和可靠性方面表现出色,特别适用于车载系统的高电压电路。推荐在需要高稳定性和耐高温特性的应用场景中使用。鉴于其卓越的性能和广泛应用前景,建议在相关项目中优先考虑使用这些MLCC。

CGA9P1X7T2J474K250KC参数

参数
电容值 470nF
容差 ±10%
温度系数 X7T
额定电压 630V
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA9P1X7T2J474K250KC厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA9P1X7T2J474K250KC数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA9P1X7T2J474K250KC CGA9P1X7T2J474K250KC数据手册

CGA9P1X7T2J474K250KC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.146 ¥ 9.5902
库存: 111000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 4795.1
直接购买
加入购物车
