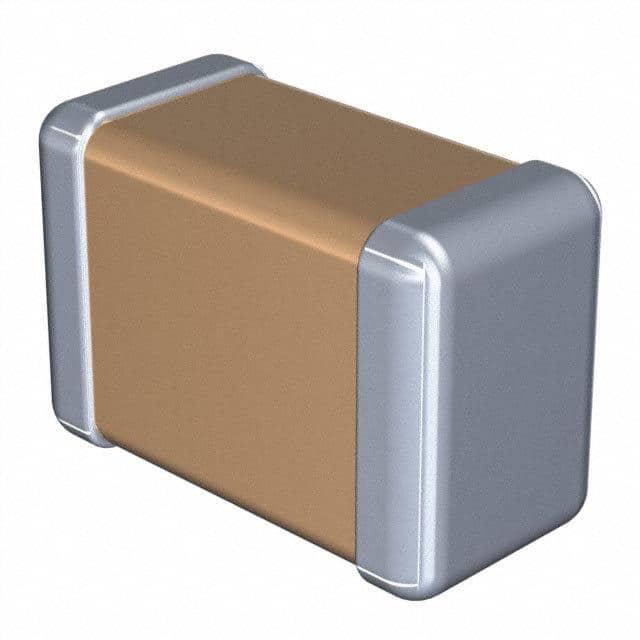

C3216X5R1H105M160AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±20% X5R 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 445-4576-2-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 C3216X5R1H105M160AA

C3216X5R1H105M160AA概述

    高质量文章:多层陶瓷芯片电容器(MLCC)技术手册解析

    产品简介


    多层陶瓷芯片电容器(Multilayer Ceramic Chip Capacitors,简称 MLCC)是现代电子电路中广泛使用的基础电子元件,具有极高的可靠性与稳定性。本文将详细讨论一款适用于通用电子设备的 MLCC 产品——C 系列电容器。该系列产品涵盖多种尺寸,从微型的 C0402(01005 英寸)到较大的 C5750(2220 英寸),能够满足不同应用领域的容量需求。
    产品类型与主要功能
    C 系列 MLCC 是一种表面贴装型元器件,内部由多层交替排列的介质材料和内电极组成,形成一体化结构,这不仅提供了卓越的机械强度和可靠性,还保证了低等效串联电阻(ESR)和低等效串联电感(ESL)的优异频率特性。因此,该系列适用于高效率的能量存储和滤波。
    应用领域
    此类电容器广泛应用于一般电子设备、移动设备、服务器、个人电脑、平板电脑及电源电路等领域,尤其适合对空间有限且对性能要求较高的场合。

    技术参数


    以下是 C 系列 MLCC 的核心技术规格:
    | 参数 | 描述 |

    | 尺寸代码 | 包括 C0402(01005)、C0603(0201)、C1005(0402)、C1608(0603)等 |
    | 工作电压范围 | 4V 至 75V |
    | 容量范围 | 最大可达 100µF |
    | 温度系数 | C0G: ±30ppm/°C; X5R: ±15%; X7R: ±15% |
    | 工作温度 | -55°C 至 +125°C |
    | ESR/ESL | 低值设计,提高频率响应 |
    | 极性 | 无极性 |
    这些参数确保了 C 系列 MLCC 在多种苛刻工作条件下的稳定表现,特别是在高频和高温环境下。

    产品特点和优势


    1. 结构优势:一体化的多层结构不仅增强了机械强度,还实现了更小的体积与更高的密度。
    2. 性能优势:通过低 ESR 和低 ESL 的设计,有效减少了自发热效应,并提高了抗纹波能力。
    3. 无极性设计:适用于交流和直流电路,无需担心正负极连接问题。
    4. 环保特性:符合 RoHS、REACH 和无铅标准,确保绿色生产。
    应用案例与使用建议
    C 系列 MLCC 的典型应用包括便携式设备的电源管理模块、LED 照明驱动电路以及各种消费类电子产品中的信号滤波器。例如,在笔记本电脑的主板上,它们常用于旁路和去耦应用,以减少噪声并提升整体性能。
    为了充分发挥 C 系列 MLCC 的潜力,建议用户注意以下几点:
    - 合理布局:尽量缩短引脚长度,避免寄生电感的影响。
    - 环境控制:保持适当的温湿度条件,防止湿气侵入导致失效。
    - 负载匹配:根据具体应用场景选择合适的额定电压和容值。

    兼容性和支持


    C 系列 MLCC 具有广泛的兼容性,可与主流 PCB 设计工具无缝集成。同时,制造商提供了详尽的技术文档和技术支持服务,包括现场技术支持和定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品老化现象 | 确保工作电压低于额定值,并定期进行功能测试。 |
    | 电磁干扰严重 | 使用屏蔽材料或将元件安装于远离干扰源的位置。 |
    | 安装后性能不达标 | 检查焊接工艺是否正确,确认 PCB 板清洁无污渍。 |

    总结和推荐


    总体而言,C 系列 MLCC 是一款集高性能与高可靠性于一体的电容器,非常适合通用电子设备的应用需求。其小巧的尺寸、卓越的频率特性和广泛的适用性使其在市场上极具竞争力。如果您需要一款适用于常规应用的高性能电容器,强烈推荐选用 C 系列 MLCC。
    请务必在采购前索取完整的交付规格书,以确保安全和正确的使用方法。

C3216X5R1H105M160AA参数

参数
电容值 1μF
容差 ±20%
温度系数 X5R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

C3216X5R1H105M160AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C3216X5R1H105M160AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C3216X5R1H105M160AA C3216X5R1H105M160AA数据手册

C3216X5R1H105M160AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0561 ¥ 0.4648
4000+ $ 0.0517 ¥ 0.4283
10000+ $ 0.0473 ¥ 0.3917
14000+ $ 0.0449 ¥ 0.3723
20000+ $ 0.0448 ¥ 0.3709
50000+ $ 0.0401 ¥ 0.3322
100000+ $ 0.0399 ¥ 0.3303
200000+ $ 0.0397 ¥ 0.3286
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 929.6
直接购买
加入购物车
