B32529C1334J189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 330nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.2mm*3.5mm*8mm
供应商型号: 495-5008-2-ND
供应商: Digi-Key
标准整包数: 2000

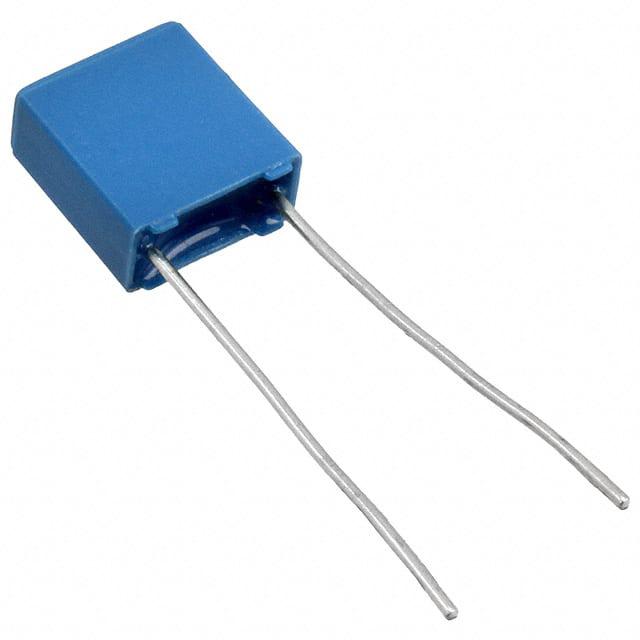

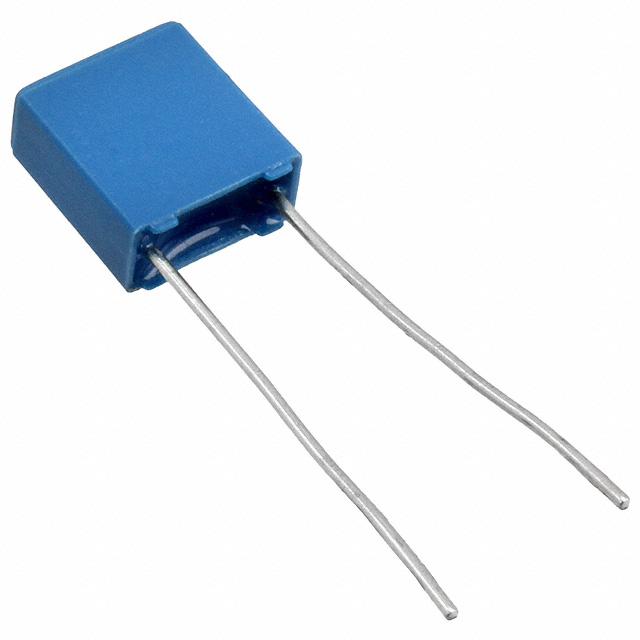

TDK 薄膜电容 B32529C1334J189

B32529C1334J189概述


    产品简介


    金属化聚酯薄膜电容器(MKT)系列 B32520...B32529
    本产品属于金属化聚酯薄膜电容器,广泛应用于多个领域,包括交流阻隔、耦合与去耦、旁路等。它们也适用于汽车无线电频率干扰(RFI)抑制。此系列产品能够在高达125°C的工作温度下稳定运行,满足广泛的气候条件要求。

    技术参数


    - 工作温度范围: 125°C
    - 耐候分类(IEC 60068-1:2013): 55/125/56
    - 绝缘材料: 聚对苯二甲酸乙二醇酯(PET)
    - 结构:
    - 堆叠式薄膜技术,适用于5到15毫米间距
    - 卷绕式技术,适用于10到37.5毫米间距
    - 外壳材质: 塑料外壳(UL 94 V-0)
    - 封口方式: 环氧树脂封口(UL 94 V-0)

    产品特点和优势


    - 高脉冲强度
    - 高接触可靠性
    - 符合RoHS标准
    - 无卤素设计,可根据需求提供
    - 通过AEC-Q200D认证

    应用案例和使用建议


    典型应用场景:
    - 阻挡功能,如交流阻隔
    - 耦合与去耦功能,例如在汽车电子产品中的信号传输
    - 旁路功能,用于电源线路滤波
    - 汽车电子产品中的RFI抑制
    使用建议:
    - 在选择具体型号时,根据应用的具体电压、电容值和物理尺寸进行匹配。
    - 确保正确的电气特性以避免过热或其他损坏。
    - 对于需要高频响应的应用,应选择具有更高脉冲强度的型号。

    兼容性和支持


    - 兼容性: 适用于大多数电路板和系统,无需额外适配。
    - 支持和服务: 生产商提供详细的技术文档和支持,包括装配指南和常见故障排除方法。

    常见问题与解决方案


    - 问题: 电容器过热
    - 解决办法: 检查电路设计,确保电容器电压和电流规格与实际应用匹配。必要时可使用更大规格的产品。

    - 问题: 接触不良
    - 解决办法: 确认引脚焊接质量,清洁焊点以提高导电性。

    总结和推荐


    综合评估:
    - 金属化聚酯薄膜电容器B32520...B32529以其出色的脉冲强度、高接触可靠性和良好的工作稳定性,在多种应用中表现出色。
    - 其宽泛的工作温度范围和通过AEC-Q200D认证使它成为汽车电子系统的理想选择。
    推荐使用:
    - 推荐在对电容器性能有严格要求的应用中使用,尤其是那些需要高脉冲强度和可靠接触的应用。
    - 特别适用于汽车电子、消费电子和工业控制领域。

B32529C1334J189参数

参数
电容值 330nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm*3.5mm*8mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32529C1334J189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C1334J189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C1334J189 B32529C1334J189数据手册

B32529C1334J189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1727 ¥ 1.4454
4000+ $ 0.1613 ¥ 1.3497
6000+ $ 0.1553 ¥ 1.2997
10000+ $ 0.1484 ¥ 1.2421
14000+ $ 0.1443 ¥ 1.2073
20000+ $ 0.1401 ¥ 1.1728
50000+ $ 0.1308 ¥ 1.0945
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2890.8
