B32522C3154K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 150nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 18mm*5mm*10.5mm
供应商型号: 871-B32522C3154K
供应商: Mouser
标准整包数: 1

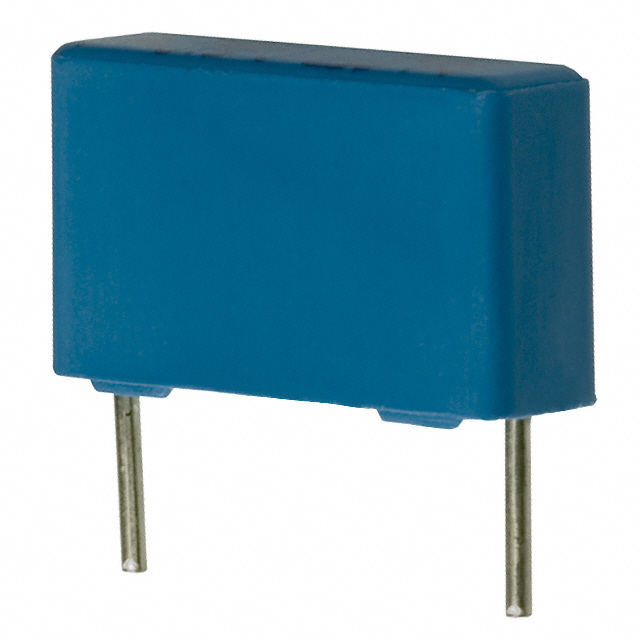

TDK 薄膜电容 B32522C3154K000

B32522C3154K000概述

    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    1. 产品简介


    Metallized Polyester Film Capacitors(MKT)是专为通用应用设计的电容,广泛应用于阻隔、耦合、旁路及汽车无线电频率干扰抑制等领域。这些电容器采用了堆叠薄膜技术和卷绕技术,确保了高脉冲强度和接触可靠性。它们具有环保特性,符合RoHS标准,并可提供无卤素选项。其最高工作温度可达125°C,能够适应广泛的气候条件。

    2. 技术参数


    - 工作温度:最高125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 堆叠薄膜技术:适用于引脚间距5到15mm(编码为C, D或E)
    - 卷绕技术:适用于引脚间距10到37.5mm(编码为N, Q或R)
    - 封装:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    电气特性
    | VR (V DC) | VRMS (V AC) | CR (μF) |
    |
    | 50 | 32 | 0.0010 |
    | 63 | 40 | 0.0015 |
    | 100 | 63 | 0.0022 |
    | 250 | 160 | 0.0033 |
    | 400 | 200 | 0.0047 |
    | 630 | 350 | 0.0068 |
    尺寸
    | Lead spacing (mm) | Type | Dimensions (mm) | CR (μF) |
    ||
    | 5.0 | B32529 | 7.8 × 13.0 × 7.8 | 0.0010 |
    | 0.0015 |
    | 0.0022 |
    | 0.0033 |
    | 0.0047 |
    | 0.0068 |

    3. 产品特点和优势


    - 高脉冲强度:能够在极端条件下保持稳定的电容值。
    - 高接触可靠性:确保长期稳定运行。
    - RoHS兼容:符合环保要求。
    - 无卤素选项:环保友好。
    - AEC-Q200D认证:满足汽车应用需求。

    4. 应用案例和使用建议


    - 典型应用:阻隔、耦合、旁路及RFI汽车抑制。
    - 使用建议:
    - 在高温环境下使用时,确保电容器能够承受较高的工作温度。
    - 避免频繁的温度变化,以减少热应力的影响。
    - 确保安装稳固,避免振动和冲击导致的损坏。

    5. 兼容性和支持


    - 兼容性:与各种电路板设计和系统兼容。
    - 支持和维护:由制造商提供全面的技术支持,包括设计指导和故障排除服务。

    6. 常见问题与解决方案


    - 问题:电容器过热
    - 解决方案:检查系统散热,确保良好的通风条件。
    - 问题:电容器失效
    - 解决方案:确认接线正确且无短路现象,必要时更换新的电容器。
    - 问题:无法达到预期的电容值
    - 解决方案:核实环境温度和工作电压是否正常,必要时更换规格更合适的电容器。

    7. 总结和推荐


    综合评估:
    - 该系列电容器在多个领域表现出色,尤其是在阻隔、耦合和旁路应用中。
    - 具备高脉冲强度和接触可靠性,非常适合于汽车和其他严苛环境的应用。
    - 符合RoHS标准,环保友好。
    - 提供多种封装选项和包装方式,便于集成到不同类型的电路板上。
    推荐使用:
    由于其优异的性能和可靠性,强烈推荐使用这款电容器。无论是用于通用电路还是特定汽车应用,这款电容器都是理想的选择。

B32522C3154K000参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 160V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*10.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32522C3154K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32522C3154K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32522C3154K000 B32522C3154K000数据手册

B32522C3154K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.92 ¥ 7.774
10+ $ 0.5578 ¥ 4.713
50+ $ 0.4152 ¥ 3.508
100+ $ 0.3113 ¥ 2.6305
500+ $ 0.2948 ¥ 2.4914
1000+ $ 0.2506 ¥ 2.1172
2000+ $ 0.1955 ¥ 1.6518
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.77
