B32560J0105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V DIP-2 通孔安装 9mm*4mm*6.8mm
供应商型号: N-B32560J0105K000
供应商: 云汉优选
标准整包数: 1

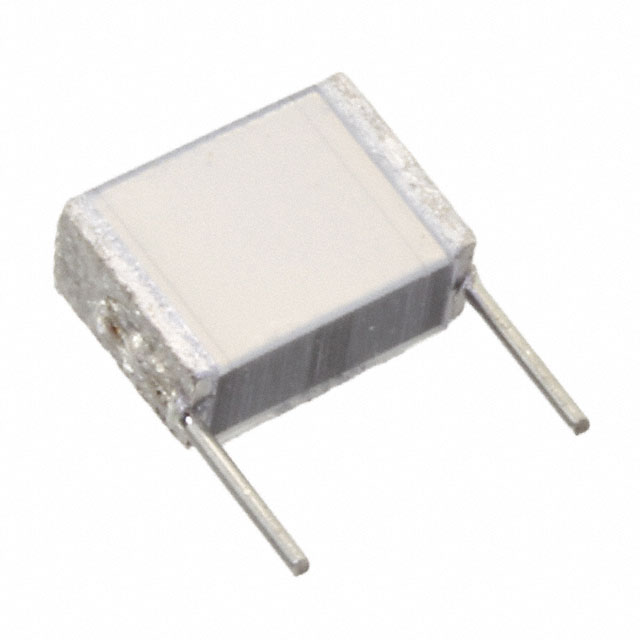

TDK 薄膜电容 B32560J0105K000

B32560J0105K000概述


    产品简介


    产品类型: 镀金属聚酯薄膜电容器(MKT)
    产品型号: B32560...B32564
    制造商: EPCOS AG(TDK集团子公司)
    主要功能:
    - 高脉冲强度
    - 小尺寸设计
    - RoHS兼容
    应用领域:
    - 开关电源(SMPS)及转换器
    - 电子镇流器
    - 紧凑型荧光灯(CFL)
    - 点燃系统
    - 气候控制系统

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | 最大 125°C |
    | 电气特性
    | VR(直流电压) | 63V 至 1000V |
    | VRMS(交流电压) | 40V 至 500V |
    | CR(电容值) | 0.001 μF 至 15 μF |
    | 尺寸 | 2.5 × 5.1 × 9.0 mm 至 9.5 × 11.0 × 9.0 mm |
    | 绝缘强度 | ≥300V DC |

    产品特点和优势


    独特功能:
    - 高脉冲强度
    - 小尺寸设计
    - RoHS兼容
    - 特殊尺寸可按需定制
    - 聚酯薄膜电介质
    - 并联线式引脚,无铅锡涂层
    - 可根据需求提供不同长度的引脚
    优势:
    - 紧凑性:小型化设计适合空间受限的应用场景。
    - 高可靠性:镀金属聚酯薄膜电介质提高了耐用性和稳定性。
    - 易安装:并联线式引脚简化了焊接过程,适合自动化生产。
    - 环保:RoHS兼容材料符合环保要求。

    应用案例和使用建议


    应用案例:
    - 在开关电源中作为滤波电容器,以减小电源波动,提高效率。
    - 在照明设备中用于镇流器,稳定电流并延长灯具寿命。
    - 在气候控制系统中用于存储和释放能量,实现快速响应。
    使用建议:
    - 安装时需要考虑表面间距和净空距离,确保绝缘强度满足标准要求。
    - 建议在高温环境下使用时,选择更大额定电压的产品,以提高安全性和稳定性。
    - 对于特殊尺寸需求,可以直接联系制造商进行定制。

    兼容性和支持


    兼容性:
    - 这些电容器适用于大多数常见的印刷电路板材料,但7.5mm引脚间距仅适用于单层电路板。
    支持:
    - 如需选择合适的替代产品,建议联系TDK销售办公室获取支持。
    - 地址和联系方式可以在官网www.tdk-electronics.tdk.com/sales找到。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚不易焊接到PCB上 | 确保焊盘足够大,使用助焊剂辅助焊接。 |
    | 温度过高 | 选择更高额定电压的型号。 |
    | 安装间距不足 | 遵循制造商推荐的最小间距要求。 |

    总结和推荐



    总结

    :
    - 优点:
    - 高可靠性:镀金属聚酯薄膜电介质提供了良好的电容稳定性和耐久性。
    - 环境友好:RoHS兼容材料使得产品更加环保。
    - 多样化:支持多种引脚间距和电容值,适应广泛的应用场景。
    推荐:
    - 适合:这些电容器非常适合用于开关电源、照明设备及气候控制系统中,能够显著提高系统的稳定性和效率。
    - 不适用:对于极高频率或严苛环境下的应用,建议进一步评估其他特定用途的电容器。
    总体而言,EPCOS AG的镀金属聚酯薄膜电容器具有优秀的性能和广泛的应用场景,是一个值得信赖的选择。

B32560J0105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 9mm*4mm*6.8mm
通用封装 DIP-2
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B32560J0105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32560J0105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32560J0105K000 B32560J0105K000数据手册
