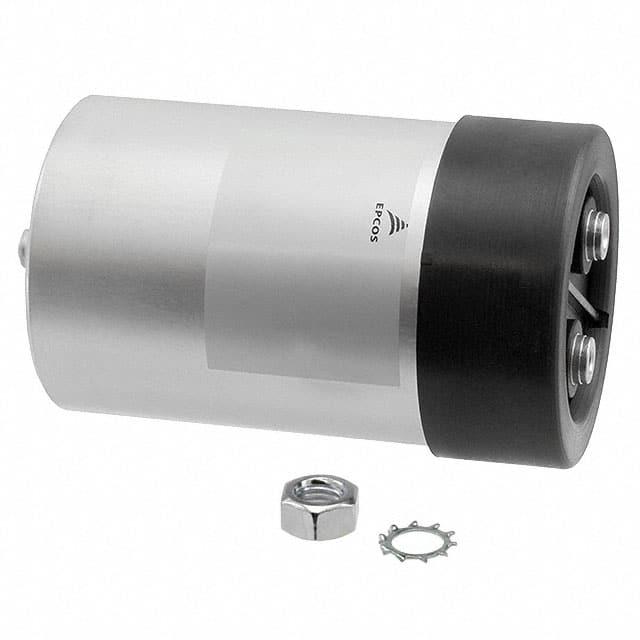

B25620C1427A101

产品分类: 薄膜电容
厂牌: TDK
产品描述: 420μF -15%~0% 聚丙烯 1.1KV 底座安装,螺纹安装,铰轴安装 85mm*139mm*143mm
供应商型号: 3442867
供应商: element14
标准整包数: 1
TDK 薄膜电容 B25620C1427A101

B25620C1427A101概述

    Film Capacitors - Power Electronic Capacitors B2562 MKP DC

    1. 产品简介


    本产品为TDK Electronics AG生产的薄膜电容器,系列型号为B2562 MKP DC。主要用于电力电子领域的关键组件,适用于多种工业和商业应用。这些电容器以其高稳定性和可靠性著称,特别适合在高压和高温环境下运行的场合。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电容 CR | 10 µF ~ 4000 µF |
    | 额定电压 VRDC | 700 V DC ~ 1500 V DC |
    | 涌流电流 IMAX | 8.8 kA ~ 40.0 kA |
    | 最大瞬态电流 Î | 1.4 kA ~ 1.5 kA |
    | 等效串联电阻 ESR | 1.0 mΩ ~ 3.95 mΩ |
    | 自感 Lself | ≤ 40 nH |
    | 热阻 Rth | ≤ 1.0 K/W |
    | 最大功率损失 Pmax | ≤ 40 W |
    | 工作温度范围 Top | –55 °C ~ +85 °C |
    | 储存温度 Tstg | –55 °C ~ +85 °C |
    | 高热点温度 Ths | +85 °C(直径85mm);+75 °C(直径116mm) |
    | 绝缘电压 Vi | 2 × VRDC |
    | 测试数据 | 1.5 VRDC, 10s(终端之间电压);4000 Vac, 10s(终端与外壳间电压) |

    3. 产品特点和优势


    - 高耐压和高稳定性:额定电压范围广泛,可承受高达1500V DC的工作电压。
    - 出色的热管理能力:具备优良的散热设计,能够在高温环境下稳定工作。
    - 高耐久性:服务寿命长,可在特定条件下达到20万小时的预期使用寿命。
    - 多种终端配置:提供不同直径和连接类型的电容器,满足不同的安装需求。
    - 高可靠性:通过严格的测试标准,包括高温、高湿度和振动测试。

    4. 应用案例和使用建议


    - 风电和光伏逆变器:适合用于太阳能光伏系统和风力发电系统的逆变器中,保障系统稳定运行。
    - 工业电源:适用于各类工业电源,如焊接机、变频器和电源供应器。
    - 储能系统:可用于储能系统中,以满足瞬间高功率需求。
    使用建议:
    - 在选择电容器时,根据具体应用要求选择合适的额定电压和电容值。
    - 安装时确保接线正确,避免过载运行。
    - 长时间运行后,定期检查电容器的温度和工作状态,确保其正常运行。

    5. 兼容性和支持


    该电容器系列具有广泛的兼容性,可以与其他电子元器件配合使用。此外,TDK Electronics AG提供了全面的技术支持和维护服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1:如何确定电容器是否损坏?
    - 解决方案:通过测量其绝缘电阻和电容值,如果测量结果不符合标准,则可能是电容器损坏。

    - 问题2:电容器如何储存?
    - 解决方案:储存时应保持干燥和防潮环境,温度应在–55 °C ~ +85 °C范围内。

    - 问题3:电容器是否支持高温运行?
    - 解决方案:可以支持,但需注意在高热点温度下不超过最大允许温度。

    7. 总结和推荐


    综上所述,TDK Electronics AG的B2562 MKP DC系列电容器以其高耐压、高稳定性和优秀的热管理能力,在电力电子领域表现出色。其丰富的规格选择和广泛的应用范围使其成为各类高压和高温环境下的理想选择。因此,我们强烈推荐这款产品给需要高性能电容器的应用场合。

B25620C1427A101参数

参数
电容值 420μF
容差 -15%~0%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 1.1KV
长*宽*高 85mm*139mm*143mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

B25620C1427A101厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B25620C1427A101数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B25620C1427A101 B25620C1427A101数据手册

B25620C1427A101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 579.9822
2+ ¥ 557.94
3+ ¥ 547.27
5+ ¥ 536.6
10+ ¥ 525.93
20+ ¥ 515.26
库存: 1044
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 579.98
