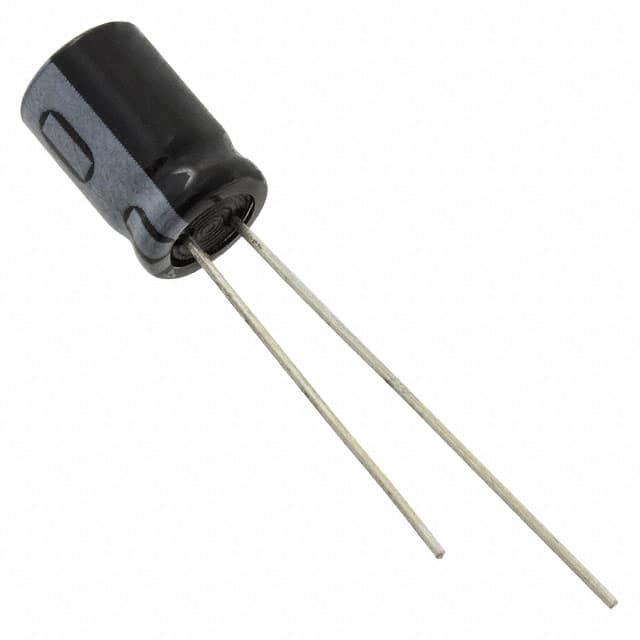

B41866C6106M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 10μF 50V ±20% 931mΩ@ 100kHz 2000h@ 125°C 160mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 495-75596-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B41866C6106M000

B41866C6106M000概述

    铝电解电容器:单端型 B41866 技术概述

    1. 产品简介


    铝电解电容器是广泛应用于各种电路中的关键电子元件,而单端型铝电解电容器 B41866 是一款高可靠性和长使用寿命的产品,适用于汽车电子等严苛环境下的应用。其主要功能在于提供稳定的直流电容值,能够承受较高的纹波电流并适应宽温度范围(最高可达 125°C)。B41866 系列符合 RoHS 标准,适合对环保要求较高的应用场合。

    2. 技术参数


    B41866 系列单端型铝电解电容器的主要技术参数如下:
    | 参数 | 范围 |

    | 额定电压 (VR) | 10 至 75 V DC |
    | 突发电压 (VS) | 1.15 × VR (1.1 × VR for 75 V DC) |
    | 额定电容 (CR) | 47 至 10000 µF |
    | 容差 | ±20% |
    | 损耗因子 (tan δ) | 0.20 至 0.10(取决于温度和电容) |
    | 泄漏电流 (Ileak) | 3 µA 或更高,取较大值 |
    | 自感系数 (ESL) | 20 至 34 nH |
    | 工作环境温度范围 | -55°C 至 +125°C |
    其他性能如使用寿命、振动测试和标准符合性均经过严格测试和验证。

    3. 产品特点和优势


    B41866 单端型铝电解电容器具备以下特点和优势:
    - 高可靠性:经过严格的 IEC 测试(如振动和高温湿热测试),确保在恶劣环境下仍能正常工作。
    - 长寿命设计:满足 125°C 下超过 3000 小时的工作要求,同时容值变化和损耗因子不超过初始值的特定倍数。
    - 高纹波电流能力:能够在高频率下高效处理大电流波动。
    - 环保友好:完全符合 RoHS 标准,避免有害物质的使用。

    4. 应用案例和使用建议


    B41866 电容器广泛应用于汽车电子领域,例如车载音响系统、动力控制模块及发动机管理系统。根据手册中的应用案例,以下几点建议有助于提升电容器的使用效率:
    - 在高温条件下选择较高额定电压的型号,以延长使用寿命。
    - 注意匹配合适的电容值和封装尺寸以减少布局空间需求。
    - 建议定期监测电容器的漏电流和阻抗变化,确保其持续满足系统要求。

    5. 兼容性和支持


    B41866 系列支持多种终端配置,包括直角引线、弯脚引线、Taped 和 Ammopack 包装形式。厂商提供了全面的技术支持,包括安装指导、质量认证和长期维护计划。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题 1:电容值异常波动
    解决方案:检查电路中的瞬变电压和过载条件,调整设计以减少冲击负载。
    - 问题 2:漏电流偏高
    解决方案:确认工作温度和环境湿度是否超出推荐范围,必要时更换更耐高温的型号。
    - 问题 3:封盖处安全排气阀触发
    解决方案:检查是否存在电路故障或过压情况,及时修复。

    7. 总结和推荐


    综上所述,B41866 单端型铝电解电容器凭借其卓越的性能和广泛的适用性,成为汽车电子领域的理想选择。它在高可靠性和耐久性方面的表现尤为突出,能够应对复杂的电气和环境挑战。对于需要高性能电容器的应用场合,推荐使用 B41866 系列产品。

    此篇文章基于所提供的数据进行了整理和扩展,希望为您提供清晰且详尽的信息。

B41866C6106M000参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 931mΩ@ 100kHz
纹波电流 160mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41866C6106M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41866C6106M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41866C6106M000 B41866C6106M000数据手册

B41866C6106M000封装设计
