B32523Q3474K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 470nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 26.5mm*6mm*15mm
供应商型号: Q-BN-B32523Q3474K189
供应商: 期货订购
标准整包数: 2800

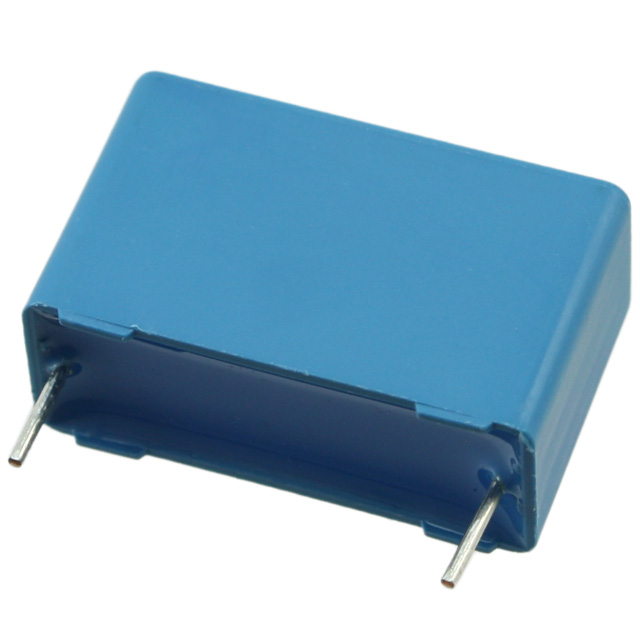

TDK 薄膜电容 B32523Q3474K189

B32523Q3474K189概述


    产品简介


    薄膜电容器系列B32520至B32529为叠层/卷绕式聚酯金属化薄膜电容器(MKT),广泛应用于多种场合,包括阻断电路、耦合/解耦电路、旁路电路以及汽车中的射频干扰(RFI)抑制。这些电容器适用于极端气候条件,最高工作温度可达125°C。它们采用聚对苯二甲酸乙二醇酯(PET)作为介电材料,结合叠层技术和卷绕技术,能够适应不同长度的引脚间距需求。这些电容器具有高脉冲强度、高接触可靠性,并符合RoHS标准。此外,它们还可根据要求提供无卤素版本,并满足AEC-Q200D标准。

    技术参数


    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 介电材料:聚对苯二甲酸乙二醇酯(PET)
    - 引脚间距:5至37.5 mm
    - 包装材料:塑料外壳(UL 94 V-0)、环氧树脂密封(UL 94 V-0)
    - 电气特性:
    - 额定直流电压(VDC):50V 至 630V
    - 最大交流电压(VRMS):40V 至 400V
    - 额定电容(CR):0.0010μF 至 220μF
    - 尺寸范围:
    - 引脚直径(d1):0.5mm 至 1.0mm
    - 尺寸(宽×高×长):2.5mm×6.5mm×7.3mm 至 11.0mm×18.5mm×18.0mm

    产品特点和优势


    - 高脉冲强度:适合处理高压脉冲负载。
    - 高接触可靠性:确保稳定可靠的连接。
    - 环保材料:符合RoHS标准且可提供无卤素版本。
    - 行业认证:AEC-Q200D合规,适用于汽车电子应用。

    应用案例和使用建议


    - 应用案例:
    - 在汽车电子系统中,用于RFI滤波。
    - 在工业自动化设备中,用于电源滤波和电压调节。

    - 使用建议:
    - 确保选择合适的工作电压和电容值以匹配应用需求。
    - 安装时注意保持适当的引脚间距,避免过度弯曲引脚。
    - 根据应用要求选择合适的封装方式(如裸片、带状包装等)。

    兼容性和支持


    - 兼容性:与常见的焊接工艺及自动化设备兼容。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,包括安装指导和故障排除建议。

    常见问题与解决方案


    1. 问题:电容器表面出现裂纹或损坏。
    - 解决方案:检查运输过程中的包装和储存条件,避免机械损伤。必要时请重新包装并存放于防震环境中。
    2. 问题:焊接后出现短路。
    - 解决方案:确保焊接温度和时间符合规范,避免过热导致内部损坏。检查焊点是否有残留物或缺陷。
    3. 问题:电容值不稳定。
    - 解决方案:确认使用前电容器存储条件良好,避免高温高湿环境。同时,考虑使用稳定的测量仪器进行测试。

    总结和推荐


    综上所述,TDK的B32520至B32529系列薄膜电容器凭借其高脉冲强度、高接触可靠性和环保特性,非常适合在苛刻的工业环境和汽车电子应用中使用。建议客户根据具体应用需求选择合适的型号,并遵循制造商提供的指导手册以确保最佳性能。总体而言,这是一款值得信赖的产品,强烈推荐使用。

B32523Q3474K189参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 26.5mm*6mm*15mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32523Q3474K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32523Q3474K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32523Q3474K189 B32523Q3474K189数据手册

B32523Q3474K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2800+ $ 0.528 ¥ 4.5038
库存: 280000
起订量: 2800 增量: 0
交货地:
最小起订量为:2800
合计: ¥ 12610.64
