B43541A7107M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 100μF 550V ±20% 1.33Ω@ 100Hz 2000h@ 85°C 940mA@ 100Hz 卡入式安装,通孔安装 25mm*35mm*37mm
供应商型号: 495-B43541A7107M000-ND
供应商: Digi-Key
标准整包数: 1

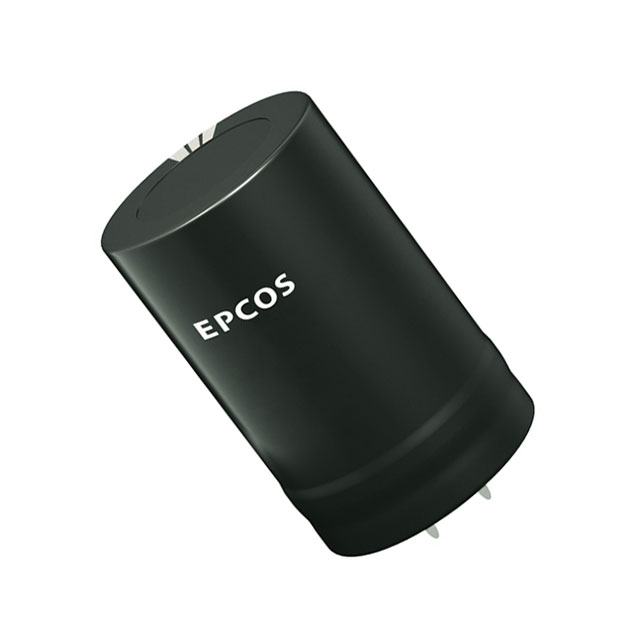

TDK 铝电解电容 B43541A7107M000

B43541A7107M000概述


    产品简介


    本产品为铝电解电容器,型号为B43541,适用于伺服驱动、频率转换器、太阳能逆变器、不间断电源、专业电源和医疗设备等多种应用。产品设计为插件式(Snap-in),通过优化内部热阻和增强高频率下的性能,提供出色的纹波电流能力及高可靠性。

    技术参数


    - 额定电压 VR:200 VDC 至 600 VDC
    - 浪涌电压 VS:对于 VR ≤ 250 VDC 时为 1.15 × VR;对于 VR ≥ 400 VDC 时为 1.10 × VR
    - 标称电容 CR:47 µF 至 2200 µF
    - 容差:±20%
    - 损耗角正切(tan δ):在 20°C 和 120 Hz 条件下,VR ≤ 400 VDC 时 ≤ 0.15;VR ≥ 450 VDC 时 ≤ 0.20
    - 漏电流 Ileak:在 5 分钟和 20°C 条件下,≤ 初始指定限值
    - 自感 ESL:约 20 nH
    - 使用寿命:在 85°C 条件下,VR;IAC,R 满足一定条件时,使用寿命可达数千小时
    - 极化类型:阳极铝壳,完全绝缘,PET 材料
    - 端子类型:标准版本为双端子,长度 6.3 mm 或 4.5 mm;另有三端子可选,长度 4.5 mm
    - 防过载保护:通过安全泄压装置实现

    产品特点和优势


    - 长期寿命:通过降额操作使额定电压达到 105°C 运行
    - 基底冷却选项:对于直径 30-35 mm 和长度 35-55 mm 的尺寸,提供基底冷却选项
    - 高电压:支持最高 600 VDC 额定电压
    - 改进的瞬态充电/放电能力:提高了充电和放电的稳定性
    - 优异的低 ESR 性能:工作温度高于 50°C 时 ESR 降低
    - 符合针焰测试:所有绝缘版本通过 IEC 60695-11-5 的针焰测试
    - 环保材料:符合 RoHS 规范,环保材料使用

    应用案例和使用建议


    - 太阳能逆变器:由于长寿命和高可靠性,特别适合于需要长时间稳定运行的光伏系统。
    - 伺服驱动器:适用于需要大量能量储存和频繁充放电的应用,比如工业机器人或自动化生产线。
    - 不间断电源系统:能够在紧急情况下为关键设备提供即时供电,确保系统的连续性。
    使用建议:
    - 在高温环境中使用时,要特别注意散热设计,以保证良好的热管理和电容器的工作寿命。
    - 定期检查电容器的工作状态,特别是对于使用时间较长的系统。

    兼容性和支持


    - 兼容性:可以与多种其他电子元器件和设备配套使用,具体请参考制造商提供的技术文档。
    - 支持和维护:制造商提供详细的技术支持和维修服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    - Q: 电容器发热严重怎么办?
    A: 确保良好的通风和散热设计,必要时增加外部冷却装置如散热片。

    - Q: 电容器寿命短怎么办?
    A: 确认是否正确接线,电压和电流不应超过额定范围,适当增加基底冷却措施。

    总结和推荐


    B43541 型号铝电解电容器具备高可靠性和出色性能,尤其适用于高电压和高频应用环境。无论是太阳能逆变器还是伺服驱动器,它都能提供稳定的能量存储和释放。因此,强烈推荐在这些领域使用此款电容器。

B43541A7107M000参数

参数
电容值 100μF
额定电压 550V
容差 ±20%
ESR-等效串联电阻 1.33Ω@ 100Hz
纹波电流 940mA@ 100Hz
工作寿命 2000h@ 85°C
长*宽*高 25mm*35mm*37mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

B43541A7107M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43541A7107M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43541A7107M000 B43541A7107M000数据手册

B43541A7107M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5016 ¥ 54.9385
10+ $ 4.6654 ¥ 39.0439
50+ $ 4.0275 ¥ 33.7052
130+ $ 3.8184 ¥ 31.9552
库存: 2836
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.93
