B32653A0224J189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±5% 聚丙烯 1KV 250V 通孔安装 26.5mm*11mm*20.5mm
供应商型号: Q-BN-B32653A0224J189
供应商: 期货订购
标准整包数: 1400

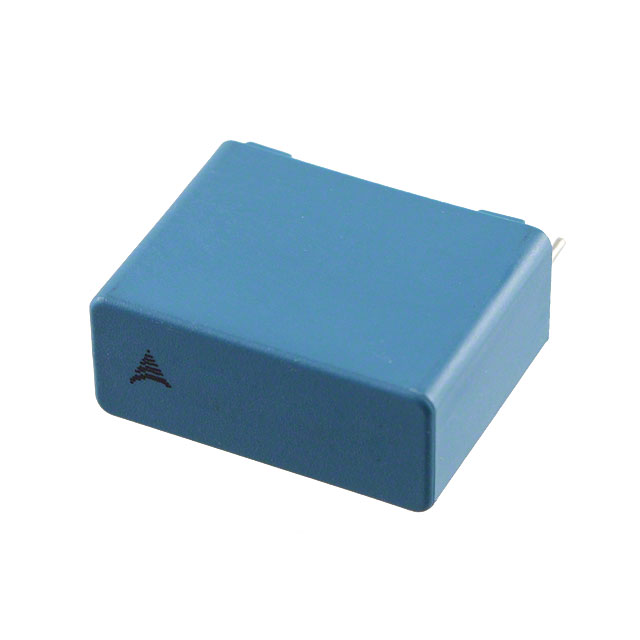

TDK 薄膜电容 B32653A0224J189

B32653A0224J189概述

    Film Capacitors - Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    Metallized Polypropylene Film Capacitors (MKP) 是一种先进的电容器,适用于各种高要求的电子应用。本系列的型号包括 B32651 到 B32658,均由 EPCOS AG 生产,隶属于 TDK 集团公司。这些电容器采用聚丙烯 (PP) 作为介质材料,具有高度的脉冲强度和良好的接触可靠性。它们适用于诸如电子镇流器、开关电源、IGBT 和消磁电路等多种应用场景。

    技术参数


    - 工作温度: 最高操作温度可达 110°C。
    - 气候类别 (IEC 60068-1:2013): 55/100/56。
    - 介电材料: 聚丙烯 (PP)。
    - 端子类型: 并联引线,无铅镀锡。
    - 内部连接: 内部串联连接。
    - 封装: 塑料外壳 (UL 94 V-0),环氧树脂密封 (UL 94 V-0)。
    - 电气特性:
    - 最大电压(直流): 见下表
    - 最大电压(交流): 见下表
    - 容量范围: 见下表
    | Lead Spacing (mm) | VR (V DC) | VRMS (V AC) | CR (nF) |
    ||
    | 10 | 1250 | 450 | 2.2, 3.3, 4.7, 6.8 |
    | 15 | 250-2000 | 160-700 | 1.0-1000 |
    | 22.5 | 250-2000 | 160-1000 | 2.2-3300 |
    | 27.5 | 250-2000 | 160-700 | 22-8200 |
    | 37.5 | 250-2000 | 160-700 | 470-20000 |
    | 52.5 | 250-2000 | 160-700 | 680-40000 |

    产品特点和优势


    1. 高脉冲强度: 可承受高达 1400 Vp 的脉冲电压。
    2. 高接触可靠性: 端子焊接可靠,适用于高振动环境。
    3. 环保设计: RoHS 兼容,无卤素。
    4. 低电感: 有助于提高电路效率。
    5. 认证: 符合 AEC-Q200D 标准。

    应用案例和使用建议


    - 电子镇流器: MKP 电容器可用于调节和控制灯具的工作状态。
    - 开关电源: MKP 电容器能有效地过滤高频噪声,提高电源效率。
    - IGBT: 适用于 IGBT 电路中的消弧和滤波。
    - 使用建议: 在安装过程中需注意引脚间距和直径,确保安装正确;在高湿度环境中,应采取额外的防护措施。

    兼容性和支持


    - 兼容性: MKP 电容器可以与多种电子元件和设备配合使用。
    - 支持: EPCOS AG 提供详尽的技术文档和支持服务,确保客户能够顺利使用这些电容器。

    常见问题与解决方案


    - 问题: 安装时引脚断裂。
    - 解决办法: 检查安装工艺,确保焊接工具温度适宜,避免过度加热。
    - 问题: 使用时电容器发热。
    - 解决办法: 确认电容器的工作环境温度不超过最高允许值,并考虑增加散热装置。
    - 问题: 电容量下降。
    - 解决办法: 确保电容器未超负荷工作,必要时更换更大容量的电容器。

    总结和推荐


    Metallized Polypropylene Film Capacitors (MKP) 系列电容器凭借其优异的性能和广泛的适用性,在多种高要求的应用场景中表现出色。其高脉冲强度、良好的接触可靠性以及环保设计使其在市场上具备显著的竞争优势。对于需要高性能电容器的应用场合,推荐选用 B32651 到 B32658 系列产品。

B32653A0224J189参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 1KV
长*宽*高 26.5mm*11mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32653A0224J189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32653A0224J189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32653A0224J189 B32653A0224J189数据手册

B32653A0224J189封装设计

查看详情并下载
Symbol
Footprint
3D Model
