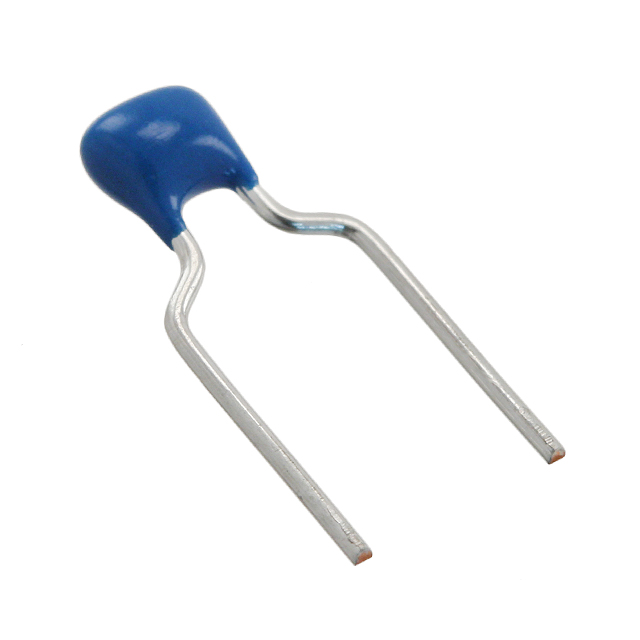

FK24X7R1H224KN000

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 220nF ±10% X7R 50V 通孔安装 5.5mm*4.5mm*5.5mm
供应商型号: TS-FK24X7R1H224KN000
供应商: 海外现货
标准整包数: 500
TDK 陶瓷电容 FK24X7R1H224KN000

FK24X7R1H224KN000概述

    # 高质量电子元器件技术手册:FK系列多层陶瓷电容器

    产品简介


    FK系列多层陶瓷电容器是专为广泛工业应用设计的高性能电子元器件。这类电容器提供多种规格选择,支持电压范围从6.3V到500V,适用于一般用途及中高电压环境。其主要特点包括体积小巧、高频响应优异以及可靠性能,广泛应用于消费电子、通信设备、汽车电子以及工业自动化等领域。
    主要功能
    - 提供高精度的电容值(从pF级到μF级)
    - 支持多种温度补偿特性,包括C0G、X7R、X5R等
    - 高频稳定性和低ESR(等效串联电阻)特性
    应用领域
    - 消费类电子产品(如手机、平板电脑)
    - 通信设备(如基站、路由器)
    - 工业控制设备
    - 汽车电子系统(如发动机控制单元)

    技术参数


    以下是FK系列电容器的技术规格:
    | 参数 | 描述 |

    | 尺寸规格 | 从4.0mm×2.5mm到7.5mm×4.0mm不等,具体取决于型号(参见图表)。 |
    | 容量范围 | pF级至μF级,支持C0G(±0.25pF精度)、X7R(±15%)、X5R(±15%)等多种温度特性。 |
    | 额定电压 | 6.3V至500V,具体取决于型号。 |
    | 工作温度范围 | -55℃至+125℃,具体取决于型号。 |
    | 焊接方式 | 引线带“弯折”设计,提升焊接性能并减少气体释放问题。 |
    特殊特性
    - 符合RoHS标准,环保无铅。
    - 高可靠性,在指定环境下运行良好。

    产品特点和优势


    FK系列多层陶瓷电容器具有以下显著优势:
    1. 高精度电容:通过薄化陶瓷层工艺及多层叠技术实现大容量存储。
    2. 优良的频率响应:极低的残余电感和出色的高频稳定性。
    3. 引线改进:采用独特的引线成型设计,提高焊点质量和生产效率。
    4. 宽泛的适用性:适用于广泛的电压等级和温度范围,适合不同复杂场景需求。
    这些特性使其成为电子设计工程师的理想选择,尤其在需要小尺寸、高精度和高效能的场合。

    应用案例和使用建议


    典型应用
    - 滤波电路:用于电源模块或信号通道中消除噪声干扰。
    - 耦合电路:隔离直流信号,仅允许交流信号通过。
    - 振荡器设计:稳定振荡频率并提升电路的抗干扰能力。
    使用建议
    1. 匹配额定电压:根据实际应用场景选择合适的额定电压等级,避免因过压导致损坏。
    2. 温控管理:确保工作环境温度在产品规定的范围内,避免高温或低温对电容器性能的影响。
    3. 合理布局:在PCB设计时,尽量缩短电容器与负载之间的走线长度,减少寄生效应。

    兼容性和支持


    FK系列电容器与大多数主流电子平台兼容,例如Arduino、Raspberry Pi等开发板。此外,制造商提供详尽的技术文档和支持服务,包括产品选型指南、安装手册以及故障排除指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中引脚断裂 | 调整焊接温度,确保符合厂家建议的焊接曲线。 |
    | 实际容量低于标称值 | 检查安装是否正确,是否存在物理损坏或外部影响。 |
    | 高频响应不佳 | 确保电容器靠近信号源放置,减少寄生阻抗。 |

    总结和推荐


    FK系列多层陶瓷电容器凭借其高精度、优良的环境适应性和广泛的应用场景,已成为电子元器件领域的标杆产品之一。其设计精良且性能卓越,非常适合现代电子设备的设计需求。强烈推荐给追求高性能和高品质的用户。
    综上所述,FK系列电容器是一个值得信赖的选择,无论是在消费级还是工业级应用中都表现出色。

FK24X7R1H224KN000参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 5.5mm*4.5mm*5.5mm
安装方式 通孔安装
应用等级 通用级
包装方式 散装
