首页  >  产品百科  >  B32672L8472J289

B32672L8472J289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 4.7nF ±5% 聚丙烯,金属化 2KV 700V 通孔安装 18mm*5mm*10.5mm
供应商型号: Q-BN-B32672L8472J289
供应商: 期货订购
标准整包数: 4680

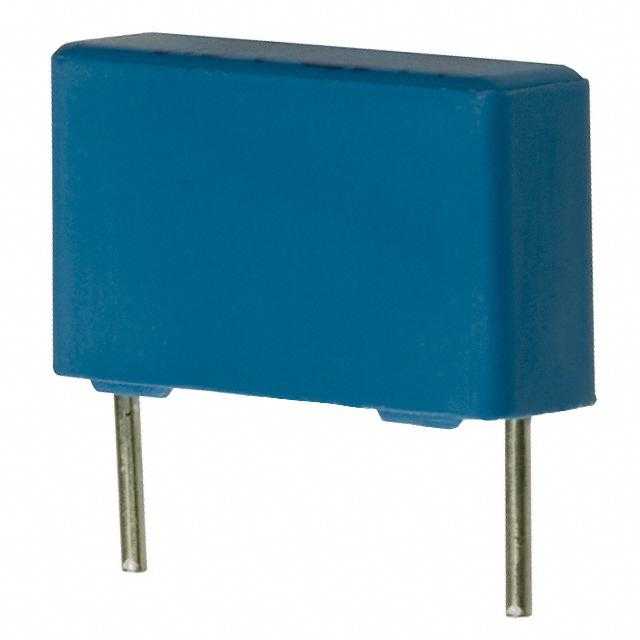

TDK 薄膜电容 B32672L8472J289

B32672L8472J289概述

    # Film Capacitors: Metallized Polypropylene Capacitors (MKP)

    产品简介


    基本介绍
    EPCOS(TDK集团旗下的品牌)提供的B32671L和B32672L系列薄膜电容器是一种高电压、耐高温的金属化聚丙烯(Polypropylene, PP)电容器。该系列产品采用卷绕式设计,具有极高的交流耐压能力和卓越的峰值电流承受能力,非常适合高频、高压和恶劣环境下运行的应用场景。
    主要功能:
    - 承受极高交流电压,覆盖广泛的频率范围。
    - 支持高脉冲电压和峰值电流处理。
    - 具有出色的热稳定性和绝缘性能。
    应用领域:
    - 电子镇流器(如谐振电路)
    - 开关电源(SMPS)
    - 高频交流负载
    - 脉冲电路
    - 汽车及工业控制领域

    技术参数


    以下是这些电容器的关键技术规格:
    | 参数 | 描述 |

    | 最大工作温度 | 125°C |
    | 气候类别 | 55/110/56(IEC 60068-1:2013) |
    | 介电材料 | 金属化聚丙烯(PP) |
    | 封装形式 | 塑料外壳(UL 94 V-0),环氧树脂密封 |
    | 额定电压(直流) | 400V ~ 2000V |
    | 额定电压(交流) | 200V ~ 2000V RMS |
    | 电容范围 | 1nF ~ 1000nF |
    | 尺寸范围 | 4.0 × 9.0 × 13.0 mm 至 11.0 × 18.5 × 18.0 mm |
    | 引脚间距 | 10mm 或 15mm |
    包装方式:
    - 单条包装(Ammo Pack)
    - 盘式卷绕(Reel)
    - 单独裸线(Untaped)

    产品特点和优势


    - 非常高的交流耐压能力:能够在所有频率范围内提供出色的高压稳定性。
    - 紧凑设计:具有极小的外形尺寸,适合空间受限的应用场景。
    - 高脉冲能力:能承受高强度脉冲电压和电流。
    - 符合环保要求:RoHS兼容,且提供无卤素版本。
    - 质量认证:AEC-Q200D标准合规,适用于汽车和工业应用。

    应用案例和使用建议


    应用场景:
    - 在荧光灯和LED照明系统的电子镇流器中,用于谐振电路以提高效率和稳定性。
    - 在开关电源(SMPS)中作为滤波电容器,减少纹波并提高系统可靠性。
    - 高频逆变器和脉冲电路中,用于瞬态电压吸收。
    使用建议:
    1. 散热管理:由于高电压和大电流工作条件,确保良好的散热措施,避免因过热导致的性能下降。
    2. 电容值选择:根据具体电路需求选择合适的电容值,避免过载或不匹配的情况。
    3. 安装位置:优先将电容器安装在易于检测和维护的位置,便于故障排查。

    兼容性和支持


    - 兼容性:该电容器可与其他符合行业标准的电子元器件无缝配合使用。
    - 技术支持:EPCOS提供详尽的技术文档和支持服务,包括选型指南和应用手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏差过大 | 确认选用的电容代码是否符合所需精度(J/K)。 |
    | 过热故障 | 检查散热设计是否合理,必要时增加散热片。 |
    | 输出电压波动严重 | 检查电容值与电路匹配情况,调整合适电容。 |
    | 瞬态电流冲击导致损坏 | 添加缓冲电路,减缓瞬态冲击的影响。 |

    总结和推荐


    综合评估:
    B32671L和B32672L系列电容器以其高电压承受能力、优异的峰值电流和脉冲处理能力,成为高性能应用的理想选择。特别是在高频和恶劣环境下,它们展现出了卓越的可靠性。
    推荐结论:
    强烈推荐使用B32671L和B32672L系列电容器。如果您正在寻找一款既可靠又高效的产品,这些电容器无疑是最佳选择之一。无论是照明、电力电子还是汽车电子行业,它们都能完美胜任。

    参考来源:EPCOS官方技术手册,日期:2018年6月

B32672L8472J289参数

参数
电容值 4.7nF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 700V
额定电压-DC 2KV
长*宽*高 18mm*5mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

B32672L8472J289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672L8472J289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672L8472J289 B32672L8472J289数据手册

B32672L8472J289封装设计

查看详情并下载
Symbol
Footprint
3D Model
