B32678G4406J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 40μF ±5% 聚丙烯 450V 2.5mΩ 通孔安装 57.5mm*30mm*45mm
供应商型号: 495-76556-ND
供应商: Digi-Key
标准整包数: 1

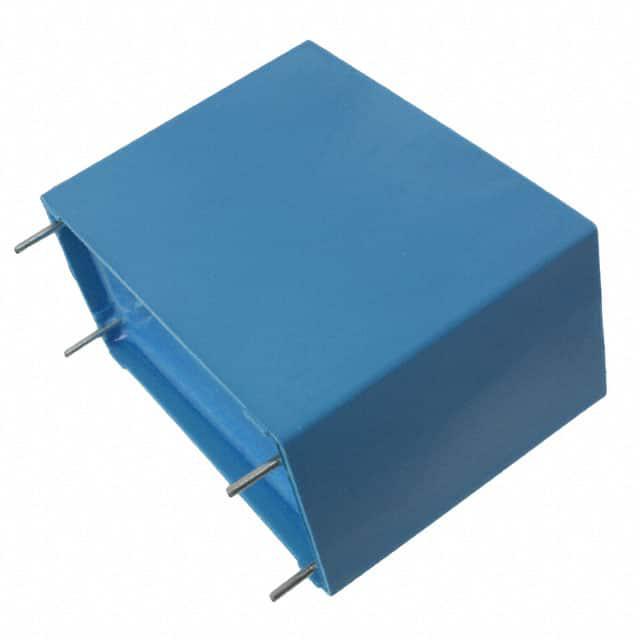

TDK 薄膜电容 B32678G4406J000

B32678G4406J000概述


    产品简介


    薄膜电容器(聚丙烯金属化电容器,MKP)
    型号系列:B32674 ... B32678
    发布日期:2018年6月
    制造商:EPCOS AG(TDK集团成员)
    基本介绍
    该系列产品是用于直流链路和高功率应用的金属化聚丙烯膜电容器。主要适用于频率转换器、工业和高端电源供应、太阳能逆变器等领域。

    技术参数


    | 参数 | 描述 |

    | 最大工作温度 | 105°C(外壳) |
    | 气候类别(IEC 60068-1:2013) | 40/105/56 |
    | 额定电容范围 | 0.47 μF 至 270 μF |
    | 工作电压范围 | 300 V DC 至 1050 V DC |
    | 电介质 | 聚丙烯(MKP) |
    | 封装 | 塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0) |
    | 端子 | 并联线端,无铅镀锡 |
    | 尺寸规格 | 27.5 mm 至 130 mm x 58 mm x 57.5 mm(根据不同类型变化) |

    产品特点和优势


    - 高CV产品,紧凑型设计:支持高达270 μF的电容值。
    - 良好的自愈性能:能够有效应对内部缺陷。
    - 高可靠性与长使用寿命:符合AEC-Q200D标准,使用寿命可达200,000小时。
    - 低损耗,高电流能力:典型情况下,最大纹波电流(70°C,10kHz)可达12.6 A。

    应用案例和使用建议


    应用案例:
    - 频率转换器:应用于需高频操作的转换器中,例如电源管理电路。
    - 工业和高端电源供应:如在数据中心和电信基站的高稳定性要求环境中。
    - 太阳能逆变器:提供高可靠性的储能解决方案,确保系统的高效运行。
    使用建议:
    - 在高频应用中应选择适当的额定电容值和工作电压,以避免过压情况。
    - 使用时应考虑散热措施,尤其是在高温环境下。

    兼容性和支持


    - 兼容性:适用于多种应用系统,与现有电力电子系统高度兼容。
    - 支持与维护:EPCOS AG提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    1. 问题:工作电压设置不当。
    - 解决方案:请参考手册中的电气参数表,选择适合的工作电压等级。
    2. 问题:长时间使用后,电容器失效。
    - 解决方案:建议进行定期检查和更换,特别是在恶劣工作环境下。
    3. 问题:安装后出现不稳定现象。
    - 解决方案:检查安装是否正确,特别是接线和连接点的可靠性。

    总结和推荐


    总体来说,B32674至B32678系列电容器在性能、可靠性和多功能性方面表现卓越。它们特别适用于高要求的应用场景,如频率转换器、工业电源供应及太阳能逆变器等。对于需要稳定性和高性能的客户而言,这是一个理想的选择。强烈推荐此产品作为高端电力电子应用的首选电容器。

B32678G4406J000参数

参数
电容值 40μF
容差 ±5%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC 450V
ESR-等效串联电阻 2.5mΩ
长*宽*高 57.5mm*30mm*45mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32678G4406J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32678G4406J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32678G4406J000 B32678G4406J000数据手册

B32678G4406J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5416 ¥ 163.5388
27+ $ 13.6895 ¥ 114.5638
54+ $ 12.8829 ¥ 107.8138
108+ $ 12.1796 ¥ 101.9284
513+ $ 11.3858 ¥ 95.2849
库存: 197
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.53
