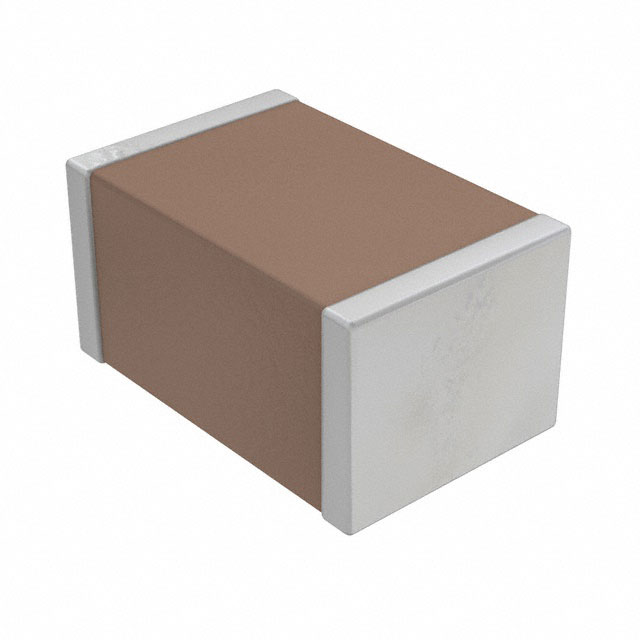

CGA5L1X7R0J226M160AE

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 22μF ±20% X7R 6.3V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 3490104
供应商: 海外现货
标准整包数: 5
TDK 陶瓷电容 CGA5L1X7R0J226M160AE

CGA5L1X7R0J226M160AE概述

    高品质多层陶瓷芯片电容器技术手册

    1. 产品简介


    多层陶瓷芯片电容器(MLCC)是广泛应用于汽车电子设备中的关键电子元件。根据本手册内容,TDK公司的CGA系列MLCC包含多种尺寸规格,包括但不限于1005(0402英寸)、1608(0603英寸)、2012(0805英寸)、3216(1206英寸)、3225(1210英寸)、4520(1808英寸)、4532(1812英寸)、5750(2220英寸)以及7563(3025英寸)。这些电容器采用了软终端设计,具有高机械耐受性和出色的温度稳定性。

    2. 技术参数


    - 尺寸代码:符合JIS[EIA]标准
    - 温度特性:包括C0G(–55至+125°C,0±30ppm/°C),X7R(±15%,–55至+125°C),X7S(±22%,–55至+125°C),X7T(+22,-33%,–55至+125°C),X8R(±15%,–55至+150°C)
    - 额定电压:从6.3V到1000V
    - 标称电容:从0.5pF到47,000,000pF(2.3µF)
    - 温度范围:–55°C至+150°C
    - 封装方式:多种厚度及包装规格

    3. 产品特点和优势


    - 更高的机械耐受性:通过柔性树脂层吸收热应力和机械应力。
    - 温度特性:提供C0G(温度稳定)和X8R(最高150°C)等多种温度特性选项。
    - AEC-Q200认证:适用于汽车级应用。
    - 软终端设计:增强对电路板弯曲和热冲击的防护能力。

    4. 应用案例和使用建议


    - 应用场景:用于电池线路的故障安全设计,防止陶瓷体因电路板弯曲而产生裂纹;防止焊接裂纹由热冲击引起;以及应用于高跌落概率的设备如无钥匙进入和智能钥匙系统。
    - 使用建议:为确保安全性,建议设计时考虑增加保护电路或备份电路;并注意产品更新可能导致的变化。

    5. 兼容性和支持


    - 兼容性:未具体提及与其他元件或设备的兼容性,但其标准化的封装方式有助于与同类产品互换。
    - 支持和服务:建议向当地TDK销售代表咨询详细的支持服务。

    6. 常见问题与解决方案


    - 问题1:产品是否适合新设计?
    - 解决方案:部分产品不建议用于新设计,可参考背景灰色标记识别。
    - 问题2:如何正确使用这些产品?
    - 解决方案:务必要求交付规格以获取更详细的特性和规格说明。

    7. 总结和推荐


    综上所述,TDK公司的CGA系列MLCC凭借其出色的机械耐受性和广泛的温度特性选择,在汽车电子设备中表现出色。尤其适合需要高可靠性的应用场景,如无钥匙进入系统。强烈推荐给那些寻求高性能且经过AEC-Q200认证的MLCC用户。但用户需关注产品目录更新,并遵循制造商的安全使用指南以确保最佳性能和长期可靠性。

CGA5L1X7R0J226M160AE参数

参数
电容值 22μF
容差 ±20%
温度系数 X7R
额定电压 6.3V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
