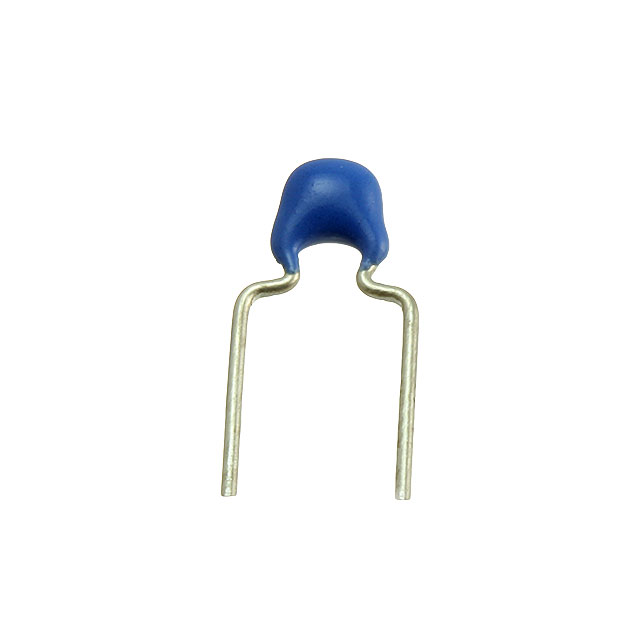

FA28C0G1H472JNU06

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 4.7nF ±5% C0G(NP0) 50V 通孔安装 4mm*2.5mm*5.5mm
供应商型号: UA-FA28C0G1H472JNU06
供应商: 海外现货
标准整包数: 2000
TDK 陶瓷电容 FA28C0G1H472JNU06

FA28C0G1H472JNU06概述

    # 电子元器件技术手册:TDK FA系列MLCC

    产品简介


    TDK FA系列多层陶瓷电容器(MLCC)是一款专为汽车及通用电子设备设计的高性能电容产品。该系列产品采用了先进的工艺技术,具备宽泛的电压范围(25V至630V)、多样化的容量范围(1pF至22μF),并具有出色的温度稳定性及可靠性。FA系列的产品设计符合AEC-Q200标准,适用于各种严苛的应用场景,如汽车噪声抑制、开关电源滤波及谐振电路构建等领域。
    应用领域
    - 汽车行业:汽车电机噪声抑制、车载音响系统、动力控制模块等。
    - 消费电子:智能家电、可穿戴设备及便携式设备。
    - 工业领域:LED驱动电源、太阳能逆变器、通信设备等。

    技术参数


    以下是FA系列MLCC的主要技术参数:
    | 参数类别 | 规格 |

    | 封装尺寸 | 针距2.5mm/5.0mm;长×宽×高范围从3.0mm×4.0mm×2.5mm到8.5mm×11.0mm×5.5mm |
    | 容量范围 | 1pF 至 22μF |
    | 温度特性 | C0G、X7R、X7S、X7T |
    | 容量温度系数 | C0G:±30ppm/°C;X7R:±15%;X7S:±22%;X7T:+22%/-33% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 最大额定电压 | 25V、50V、100V、250V、450V、630V |
    | 电容精度 | ±0.25pF、±5%、±10% |
    | 封装形式 | 编带包装(Taping)、散装(Bulk) |

    产品特点和优势


    1. 高可靠性:FA系列通过了AEC-Q200认证,确保其在极端条件下仍能保持稳定性能。
    2. 宽温域支持:支持-55°C至+125°C的工作温度范围,适合多种恶劣环境。
    3. 环保合规:符合RoHS指令要求,同时采用无卤素设计。
    4. 灵活适用性:提供多种封装形式和容量选项,满足不同应用需求。
    5. 优异性能:低ESR特性使其成为高频电路的理想选择。

    应用案例和使用建议


    应用案例
    1. 汽车电机噪声抑制:FA系列电容广泛应用于各类汽车电机电路,有效抑制高频率干扰信号。
    2. 电源滤波:在DC-DC转换器中作为旁路电容,提升系统的稳定性和抗噪能力。
    3. 谐振电路:用于无线通信模块的关键元件,实现高效的频率选择。
    使用建议
    - 在高频电路中,建议选用X7R/X7S/X7T材料,以应对较大的电容变化率。
    - 对于高电压场景,优先考虑FA22、FA23等大尺寸型号,以保证足够的耐压能力。
    - 严格按照推荐焊接曲线进行回流焊操作,避免因温度不均导致的损坏。

    兼容性和支持


    FA系列电容具有良好的通用性,可轻松集成到现有的PCB设计中。此外,TDK公司提供详细的技术文档和支持服务,涵盖产品选型、应用指导及售后技术支持等内容。若有特殊定制需求,客户可通过TDK官方渠道申请个性化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现裂纹 | 检查焊接曲线是否符合标准,调整预热时间与峰值温度。 |
    | 电容值偏差超过预期 | 核对所选型号的容差参数是否符合设计要求。 |
    | 出现漏电流异常 | 检查环境湿度是否过高,必要时增加防潮措施。 |

    总结和推荐


    TDK FA系列MLCC凭借其卓越的电气性能、广泛的适用范围及可靠的品质保障,在汽车电子、工业控制及消费电子领域拥有显著的市场竞争力。无论是高精度需求还是高可靠性要求,FA系列都提供了理想的解决方案。对于需要高性能电容的应用场景,我们强烈推荐选择FA系列产品。
    联系TDK官方获取更多产品信息和技术支持,确保您的项目顺利推进!

FA28C0G1H472JNU06参数

参数
电容值 4.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 4mm*2.5mm*5.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

FA28C0G1H472JNU06厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FA28C0G1H472JNU06数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FA28C0G1H472JNU06 FA28C0G1H472JNU06数据手册

FA28C0G1H472JNU06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0818 ¥ 0.6851
200000+ $ 0.0773 ¥ 0.6474
500000+ $ 0.0726 ¥ 0.6086
库存: 4000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 2740.4
