首页  >  产品百科  >  B32934A3684K189

B32934A3684K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 680nF ±10% 聚酯,金属化 305V 通孔安装 31.5mm*11mm*19mm
供应商型号: 495-B32934A3684K189TR-ND
供应商: Digi-Key
标准整包数: 350

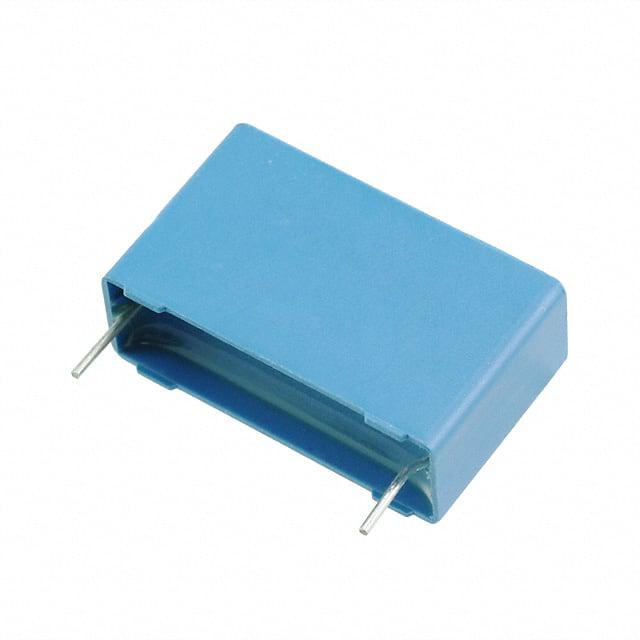

TDK 薄膜电容 B32934A3684K189

B32934A3684K189概述

    Film Capacitors (MKT) — B32932 ... B32936

    产品简介


    B32932 ... B32936 系列电容器是薄膜电容器,专为交流电源滤波和电磁干扰抑制(EMI)而设计。这些电容器特别适用于高要求的应用场合,如电源系统、能源计量设备和家用电器。它们能够承受极端的环境条件,提供卓越的稳定性和可靠性。

    技术参数


    - 额定电压:305 V AC(50/60 Hz)
    - 最大连续直流电压:500 V
    - 最高工作温度:105 °C
    - 额定温度类别:40/105/56
    - 损耗因子(1 kHz):≤ 8 × 10^-3(C ≤ 1 μF),≤ 15 × 10^-3(C > 1 μF)
    - 绝缘电阻:CR ≤ 0.33 μF 时 ≥ 30 000 MΩ,CR > 0.33 μF 时 ≥ 10 000 秒
    - 耐压测试:1312 V DC,2 秒(4.3 倍 VR)

    产品特点和优势


    - 高稳定性:具有高稳定性,能够在使用寿命期间保持稳定的电容值。
    - 安全认证:通过 X2 安全认证(≤ 2.2 μF)。
    - 环保材料:符合 RoHS 标准。
    - 机械结构:金属化聚酯薄膜介质,内部串联连接,塑料外壳(UL 94 V-0),环氧树脂密封,阻燃。

    应用案例和使用建议


    这些电容器广泛应用于电源系统和电磁干扰抑制。例如,在电源系统中,它们通常连接在主电源线上,以减少来自电网的电磁干扰。在使用过程中,需要注意以下几点:
    - 安装指导:焊接时需遵循特定的工艺参数,避免过度加热。
    - 防护措施:防止电容器受潮,特别是湿度影响下的电容稳定性问题。

    兼容性和支持


    这些电容器符合多种标准,如 EN 60384-14、IEC 60384-14 和 UL 60384-14。厂商提供了详细的安装指南和技术支持,以确保正确使用和长期可靠运行。

    常见问题与解决方案


    - Q:如何处理焊接时的高温?
    - A: 严格控制焊接温度和时间,确保不超过规定限值,以避免损坏电容器。

    - Q:如何防止电容器受潮?
    - A: 使用金属外壳、树脂灌封或涂层等额外保护措施,以防止湿度侵入。

    总结和推荐


    B32932 ... B32936 系列电容器具备高稳定性、安全认证和环保材料等特点,适用于各种高要求的应用场合。这些电容器在极端环境下表现出色,且符合多项国际标准。强烈推荐在需要高性能和高可靠性的应用中使用这些电容器。

B32934A3684K189参数

参数
电容值 680nF
容差 ±10%
介电材料 聚酯,金属化
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 305V
长*宽*高 31.5mm*11mm*19mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32934A3684K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32934A3684K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32934A3684K189 B32934A3684K189数据手册

B32934A3684K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 1.2682 ¥ 10.6136
700+ $ 1.1906 ¥ 9.9638
1050+ $ 1.1499 ¥ 9.6234
1750+ $ 1.1031 ¥ 9.2315
2450+ $ 1.0747 ¥ 8.9942
3500+ $ 1.0466 ¥ 8.7591
8750+ $ 1.0205 ¥ 8.5403
库存: 7700
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 3714.76
直接购买
加入购物车
