B41896D5228M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.2mF 25V ±20% 109mΩ@ 120Hz 7000h@ 125°C 3.01A@ 100 kHz 插件 通孔安装 18mm*25mm*27mm
供应商型号: 2750261
供应商: element14
标准整包数: 1

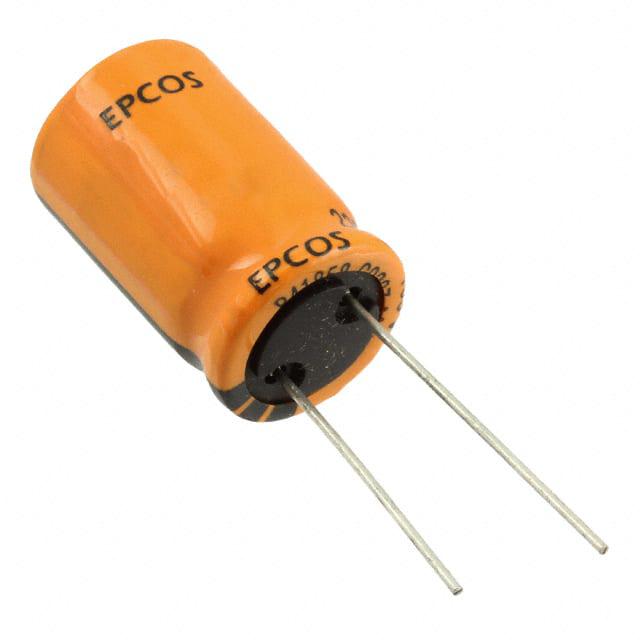

TDK 铝电解电容 B41896D5228M000

B41896D5228M000概述

    铝电解电容器(单端子)技术手册

    产品简介


    铝电解电容器是一种广泛应用于汽车电子等领域的电子元件。本文将介绍型号为B41896的铝电解电容器。这种电容器主要用于实现电能的储存和释放,并以其高可靠性和宽温度范围而受到广泛认可。产品具有长寿命、高温操作能力和高纹波电流能力等特点,非常适合在苛刻环境下使用。

    技术参数


    - 额定电压:25至50伏直流
    - 最大纹波电压:1.15倍额定电压
    - 额定容量:180至4700微法拉
    - 容差:±20%
    - 损耗因子:20°C时,120Hz时0.17至0.10不等
    - 漏电流:20°C,5分钟,或3微安,取较大者
    - 自感:ESL,直径≤12.5mm时20nH,直径16mm时26nH,直径18mm时34nH
    - 使用寿命:在125°C和额定电压下,10mm直径的电容在0.75倍额定纹流电流下要求使用寿命超过3500小时;≥12.5mm直径的电容在相同条件下要求使用寿命超过7000小时。
    - 环境耐受性:符合IEC 60068-1的55/125/56气候类别标准
    - 震动测试:符合IEC 60068-2-6,振动范围10 Hz至2kHz,位移幅度最大1.5mm,加速度最大20g,持续时间为3×2小时

    产品特点和优势


    - 长寿命:可在极端温度和负载条件下保持长期稳定性
    - 高可靠性:可在高温环境下稳定工作,适用于汽车和其他恶劣环境
    - 低ESR:有效的提高电容器的工作效率
    - RoHS兼容:符合欧盟RoHS标准,适合环保型电子产品

    应用案例和使用建议


    该电容器特别适用于需要在高温环境中工作的场合,如汽车电子控制系统。使用过程中需要注意以下几点:
    - 确保电容器的安装方向正确,防止反接
    - 在安装过程中应考虑散热设计,避免局部过热
    - 使用适当的焊接工艺以确保连接可靠

    兼容性和支持


    本产品提供多种终端配置和包装形式,包括散装、带状包装和弯折引脚等,可满足不同装配需求。制造商提供全面的技术支持和售后服务,包括材料数据表(MDS)和材料安全数据表(MSDS)。

    常见问题与解决方案


    1. 问:如何判断电容器的使用寿命?
    - 答:参考手册中“使用寿命”章节,根据不同的温度和电压条件计算出电容器的预期寿命。
    2. 问:如何处理电容器过热问题?
    - 答:检查电容器的安装位置,确保良好的通风和散热条件。必要时可以增加散热片或风扇来降低工作温度。
    3. 问:电容器发生故障后如何更换?
    - 答:确保电容器断电后再进行拆卸和更换。严格按照制造商的指导书进行操作。

    总结和推荐


    总的来说,型号B41896的铝电解电容器具备优异的电气特性和广泛的适用性。特别是其长寿命和高可靠性使其成为汽车电子及其他苛刻环境下的理想选择。基于其出色的表现和市场适应性,我们强烈推荐使用此款电容器。

B41896D5228M000参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 109mΩ@ 120Hz
纹波电流 3.01A@ 100 kHz
工作寿命 7000h@ 125°C
长*宽*高 18mm*25mm*27mm
通用封装 插件
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41896D5228M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41896D5228M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41896D5228M000 B41896D5228M000数据手册

B41896D5228M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0949 ¥ 25.9041
10+ $ 2.4154 ¥ 20.2168
50+ $ 2.1513 ¥ 18.0062
100+ $ 1.9205 ¥ 16.0747
600+ $ 1.4821 ¥ 12.4048
1050+ $ 1.2962 ¥ 10.8488
2100+ $ 1.2513 ¥ 10.4732
5100+ $ 1.2179 ¥ 10.1942
库存: 653
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.9
直接购买
加入购物车
