B25667C5147A175

产品分类: 薄膜电容
厂牌: TDK
产品描述: 144μF -5%~10% 聚丙烯 525V 525V 2.21mΩ 螺纹安装,铰轴安装 164mm(宽度)*164mm(高度)
供应商型号: UA-B25667C5147A175
供应商: 海外现货
标准整包数: 4

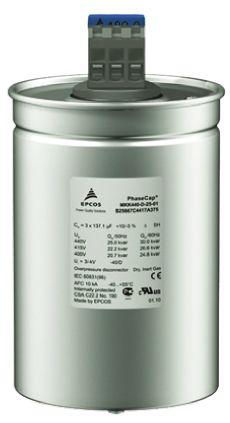

TDK 薄膜电容 B25667C5147A175

B25667C5147A175概述


    产品简介


    产品类型及功能
    PhaseCap Premium系列电容器(型号MKK440-I-8.3-01/MKK525-I-12.5-01)是一种薄膜电容器,主要用于功率因数校正(Power Factor Correction, PFC)。这种电容器通过提升系统的功率因数来提高效率并减少能量损耗。
    应用领域
    这些电容器适用于各种工业应用,如电力系统、工厂自动化设备、电动机控制中心等。它们尤其适用于需要提高能效和降低能源损耗的场合。

    技术参数


    | 参数 | MKK440-I-8.3-01 | MKK525-I-12.5-01 |
    |
    | 额定电容 (CN) | 144 μF | 144 μF |
    | 容差 | -5% / +10% | -5% / +10% |
    | 额定电压 (VN) | 440 V AC | 525 V AC |
    | 额定频率 (fN) | 50 Hz | 60 Hz |
    | 输出 (kvar) | 8.3 kvar | 12.5 kvar |
    | 额定电流 (IN) | 19 A | 23.8 A |
    | tan δ0 (介质损耗角) | 0.2 W / kvar | 0.2 W / kvar |
    | 温度范围 | -40°C 至 +55°C | -40°C 至 +55°C |
    | 最大允许温度(热点温度) | +85°C | +85°C |

    产品特点和优势


    特点
    - 使用聚丙烯薄膜作为介质
    - 气体浸渍、干式、非PCB型
    - 波浪切割设计
    - 圆形铝制外壳,底部带有螺纹安装孔
    - 配备陶瓷放电模块
    优势
    - 自愈技术:可自动修复局部击穿
    - 支持自然冷却或强制空气冷却
    - 单相设计
    - 适用于室内安装

    应用案例和使用建议


    应用场景
    这些电容器广泛应用于电力系统中,用于提升负载侧的功率因数。常见的应用包括工厂自动化设备、电动机驱动系统和配电板等。
    使用建议
    - 在使用前确保安装稳固,避免机械损伤。
    - 确保良好的接地,以保护设备安全。
    - 周期性检查连接处的紧固情况,并定期测量电流值。
    - 定期检查放电电阻器/电抗器的功能。
    - 保持适当的冷却条件,避免过热。

    兼容性和支持


    兼容性
    PhaseCap Premium电容器支持与多种设备和系统兼容。它们通常与断路器和熔断器配合使用,以实现有效的过流和短路保护。
    支持
    制造商EPCOS提供全面的技术支持和售后服务,包括安装指南、维护手册和故障排除文档。此外,他们还提供在线资源和培训课程,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器安装后无法正常工作 | 检查连接是否牢固,确认所有接线正确。 |
    | 电容器温度过高 | 检查冷却系统是否正常运行,确保有足够的通风空间。 |
    | 电容器电流超过额定值 | 检查负载侧是否有非线性负载,并采取措施进行抑制。 |

    总结和推荐


    综合评估
    PhaseCap Premium系列电容器具有高可靠性和优良的自愈能力,非常适合于需要提高功率因数的应用。其设计考虑周到,能够承受广泛的温度变化,并且具有良好的机械稳定性。
    推荐使用
    鉴于其卓越的性能和可靠性,我们强烈推荐在工业电力系统中使用PhaseCap Premium电容器。它们能够有效提高系统效率,降低能源成本,并为用户提供长期稳定的服务。

B25667C5147A175参数

参数
电容值 144μF
容差 -5%~10%
介电材料 聚丙烯
ESR-等效串联电阻 2.21mΩ
额定电压-AC 525V
额定电压-DC 525V
长*宽*高 164mm(宽度)*164mm(高度)
安装方式 螺纹安装,铰轴安装
应用等级 工业级

B25667C5147A175厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B25667C5147A175数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B25667C5147A175 B25667C5147A175数据手册
