首页  >  产品百科  >  C1005C0G1H2R2C

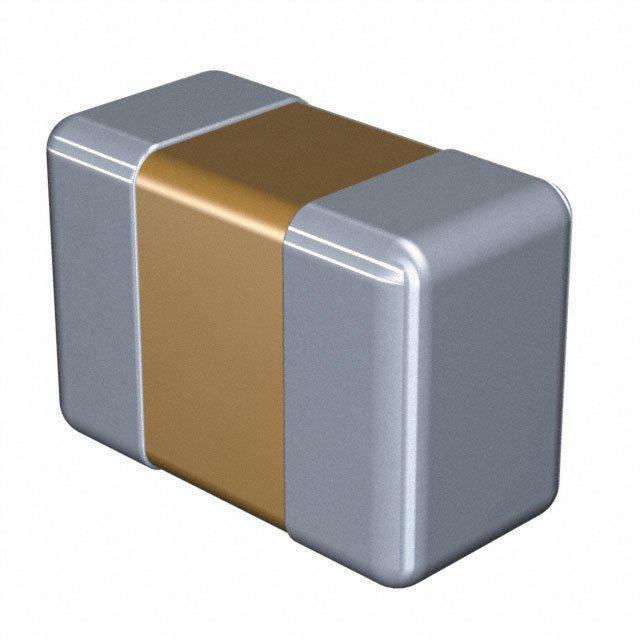

C1005C0G1H2R2C

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.2pF ±0.25pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 445-4865-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 C1005C0G1H2R2C

C1005C0G1H2R2C概述

    TDK MLCC 技术手册解析

    产品简介


    TDK公司的MLCC(多层陶瓷电容器)系列,专为广泛的应用领域设计,具有高性能和高可靠性。这些产品分为多种尺寸和型号,如C0402、C0603、C1005等,分别对应不同的工业标准(如EIA CC01005、CC0201等)。产品适用于电子设备、移动通信设备、汽车电子、办公自动化设备等多个行业领域,主要用于电路中的去耦、平滑、充电泵等功能。

    技术参数


    | 参数项 | 描述 |

    | 尺寸范围 | C0402至C5750 |
    | 温度特性 | C0G: ±30 ppm/°C; X5R: ±15%; X6S: ±22%; X7R: ±15%; Y5V: ±22/-82% |
    | 额定电压 | 4V至50V |
    | 容量范围 | 0.2pF至100,000pF |
    | 容量公差 | ±0.05pF至±20% |
    | 包装方式 | Tape & Reel |

    产品特点和优势


    TDK MLCC系列产品具备多项优势:
    - 高精度和稳定性:采用精密陶瓷技术和材料,确保在极端温度下性能稳定。
    - 低ESR和低寄生效应:适用于高频和高密度电路设计。
    - 耐用性与长寿命:电容值几乎不随时间退化,适用于长期运行的电源系统。
    - 广泛的温度适应性:适用于-55°C到+125°C的工作温度范围。

    应用案例和使用建议


    这些电容器常用于电源管理和信号处理电路。例如,在手机和平板电脑的射频模块中,X7R和X5R类型的MLCC用于滤波和去耦;在车载电子设备中,C0G型MLCC因其温度稳定性被选作关键组件。使用时,建议根据具体需求选择合适的容量和额定电压,并确保安装环境符合电容器的耐温要求。

    兼容性和支持


    TDK MLCC产品与大多数主流电路板和设备高度兼容,能够轻松集成到现有的设计中。制造商提供了详尽的技术文档和支持服务,用户可通过官方渠道获取更新资料和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏差较大 | 确保安装环境符合温度要求,并检查是否选用正确型号。|
    | 焊接后出现开裂现象 | 检查焊接工艺参数,并适当调整焊接温度曲线。 |
    | 通电后电路异常 | 检查是否存在过压或过流情况,调整电源设计。 |

    总结和推荐


    TDK MLCC系列产品以其卓越的性能和多样化的选择,成为许多领域的首选电子元器件。无论是在消费电子、工业控制还是汽车电子领域,其稳定的性能和高可靠性都为其赢得了良好的口碑。因此,强烈推荐在需要高精度和稳定性的应用场景中优先考虑TDK MLCC产品。
    通过本文的全面解析,相信您对TDK MLCC的产品特性和应用场景有了更深入的了解。希望这些信息能帮助您更好地进行电子设备的设计和选型。

C1005C0G1H2R2C参数

参数
电容值 2.2pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

C1005C0G1H2R2C厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1005C0G1H2R2C数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1005C0G1H2R2C C1005C0G1H2R2C数据手册

C1005C0G1H2R2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
