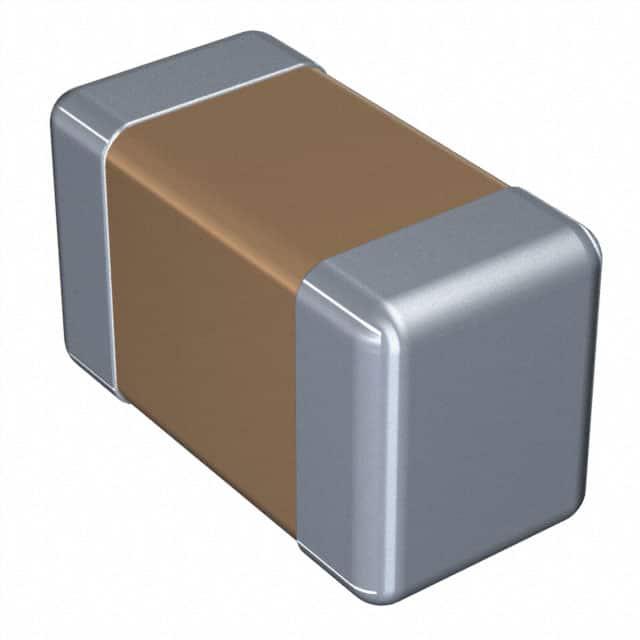

C1608X5R1V225K080AE

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.2μF ±10% X5R 35V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 3416107
供应商: 海外现货
标准整包数: 10
TDK 陶瓷电容 C1608X5R1V225K080AE

C1608X5R1V225K080AE概述

    多层陶瓷片式电容器 (Multilayer Ceramic Chip Capacitors)

    产品简介


    多层陶瓷片式电容器(MLCC)是一种广泛应用于各种电子设备中的被动元件,包括音频视频设备、通信设备、家用电器、娱乐设备、计算机设备、个人装备、办公设备、测量设备、工业机器人等。它们通过使用导电树脂层来减轻终端电极上的机械应力和热冲击,具有出色的耐温性能和稳定性。
    MLCC根据尺寸分为多个型号,包括C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4520(1808英寸)、C4532(1812英寸)、C5750(2220英寸)和C7563(3025英寸)。这些型号的不同之处在于尺寸、温度特性、额定电压、标称电容值和包装方式。

    技术参数


    以下是多层陶瓷片式电容器的一些关键技术参数:
    - 温度特性:
    - C0G型:-55°C到+125°C,温度系数为±30 ppm/°C
    - X5R型:-55°C到+85°C,温度系数为±15%
    - X7R型:-55°C到+125°C,温度系数为±15%
    - X7S型:-55°C到+125°C,温度系数为±22%
    - X7T型:-55°C到+125°C,温度系数为+22%,-33%
    - X8R型:-55°C到+150°C,温度系数为±15%
    - X8L型:-55°C到+150°C,温度系数为+15%,-40%
    - 额定电压:
    - 6.3V (0J)
    - 10V (1A)
    - 16V (1C)
    - 25V (1E)
    - 35V (1V)
    - 50V (1H)
    - 100V (2A)
    - 250V (2E)
    - 450V (2W)
    - 630V (2J)
    - 1000V (3A)
    - 2000V (3D)
    - 3000V (3F)
    - 电容值:
    - C0G型电容范围从100pF到1000pF
    - X5R型电容范围从100pF到4700000pF
    - X7R型电容范围从100pF到10000000pF
    - X7S型电容范围从100pF到4700000pF
    - X7T型电容范围从1000pF到10000000pF
    - X8R型电容范围从100pF到4700000pF
    - X8L型电容范围从100pF到10000000pF
    - 电容公差:
    - ±5% (J)
    - ±10% (K)
    - ±20% (M)
    - 厚度:
    - 0.50mm
    - 0.60mm
    - 0.80mm
    - 0.85mm
    - 1.15mm
    - 1.25mm
    - 1.30mm
    - 1.60mm
    - 2.00mm
    - 2.30mm
    - 2.50mm
    - 2.80mm
    - 包装方式:
    - 178mm卷带,间距4mm (A)
    - 178mm卷带,间距2mm (B)
    - 178mm卷带,间距8mm (K)
    - 330mm卷带,间距12mm (L)

    产品特点和优势


    - 软端子结构:引入导电树脂层以减少机械应力和热冲击的影响,保护陶瓷主体免受损坏。
    - 高温稳定性:X8R和X8L型的运行温度可达150°C。
    - 出色的温度和直流偏置特性:C0G型在各种温度范围内表现出良好的稳定性和直流偏置特性。

    应用案例和使用建议


    - 电源线安全设计:用于确保在故障情况下不会出现危险。
    - 防止电路板弯曲引起的陶瓷裂纹:通过提供软端子结构来吸收应力。
    - 预防焊接裂纹:提高产品的可靠性和寿命。
    - 移动设备:适用于有可能遭受跌落和冲击的设备。
    使用建议:为了保证产品的最佳性能,建议在设计和安装过程中考虑到保护电路和提供备用电路。

    兼容性和支持


    - 兼容性:多层陶瓷片式电容器通常与其他标准组件和设备兼容。
    - 支持和服务:供应商提供技术支持和售后服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题:在高频率下工作时,电容器可能产生过高的ESR。
    - 解决方案:选择合适的电容值和型号,确保符合系统要求。

    - 问题:电容器在高温环境中性能下降。
    - 解决方案:选用温度特性更好的电容型号,如X8R或X8L。

    总结和推荐


    总的来说,多层陶瓷片式电容器是一款性能优异且广泛应用的产品。它在可靠性、稳定性及兼容性方面表现突出。对于需要高性能、高稳定性的应用场景,该产品是一个理想的选择。因此,我们强烈推荐使用这款多层陶瓷片式电容器。
    希望本文对您有所帮助,如果您有任何疑问或需要进一步的信息,请随时联系我们。

C1608X5R1V225K080AE参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X5R
额定电压 35V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1608X5R1V225K080AE厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1608X5R1V225K080AE数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1608X5R1V225K080AE C1608X5R1V225K080AE数据手册

C1608X5R1V225K080AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6023
100+ ¥ 0.4563
500+ ¥ 0.4563
1000+ ¥ 0.438
2000+ ¥ 0.4088
4000+ ¥ 0.4015
20000+ ¥ 0.3942
40000+ ¥ 0.3942
库存: 10250
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 45.63
