首页  >  产品百科  >  B32022A3683M000

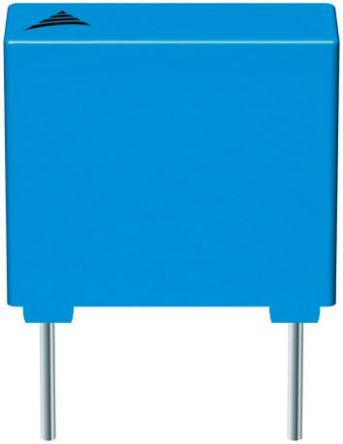

B32022A3683M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 68nF ±20% 聚丙烯,金属化 1.5KV 300V 通孔安装 18mm*9mm*17.5mm
供应商型号: TU-B32022A3683M000
供应商: 海外现货
标准整包数: 500

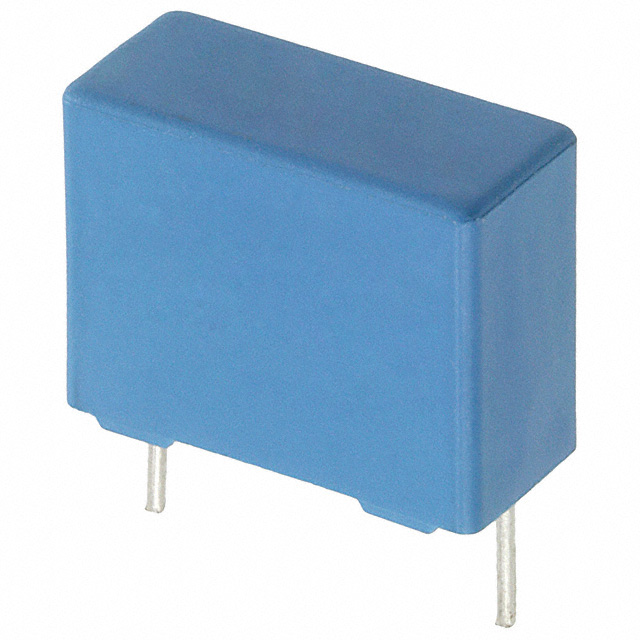

TDK 薄膜电容 B32022A3683M000

B32022A3683M000概述

    Film Capacitors (MKP) - B32021...B32026 技术手册概述

    1. 产品简介


    B32021...B32026 系列电容 是一种专为电磁干扰(EMI)抑制设计的薄膜电容器。主要功能是减少线路对地的电磁干扰,广泛应用于家电、工业设备及通讯设备等领域。这类电容器特别适用于“线路到地”的应用场景,符合Y2等级标准,能够提供300 V AC的额定电压。

    2. 技术参数


    - 最大工作温度: 110°C
    - 气候类别 (IEC 60068-1:2013): 40/110/56
    - 介质材料: 聚丙烯 (MKP)
    - 结构: 塑料外壳 (UL 94 V-0),环氧树脂密封 (UL 94 V-0)
    - 电气参数:
    - 额定交流电压: 300 V (50/60 Hz)
    - 最大连续直流电压: 1500 V,当Top ≤ 85 °C
    - 最大连续交流电压: 480 V (50/60 Hz)
    - 绝缘电阻 (100 V DC, 20 °C):
    - CR ≤ 0.33 μF: 100,000 MΩ
    - CR > 0.33 μF: 30,000 s
    - 介电损耗角正切 (1 kHz):
    - CR ≤ 0.33 μF: 1 x 10^-3
    - CR > 0.33 μF: 1 x 10^-3
    - 脉冲处理能力:
    - 最大允许电压变化率 (dV/dt): 10 mm间距: 800 V/μs; 15 mm间距: 600 V/μs; 22.5 mm间距: 500 V/μs; 27.5 mm间距: 400 V/μs; 37.5 mm间距: 300 V/μs
    - 最大允许脉冲特性 (k0): 10 mm间距: 677,000 V^2/μs; 15 mm间距: 508,000 V^2/μs; 22.5 mm间距: 423,000 V^2/μs; 27.5 mm间距: 338,000 V^2/μs; 37.5 mm间距: 254,000 V^2/μs

    3. 产品特点和优势


    - 小巧尺寸: 非常适合空间有限的应用场合
    - 自愈特性: 在过压情况下具有良好的自我修复功能
    - 高耐压能力: 可承受高达1500 V的直流电压
    - RoHS兼容: 符合环保要求
    - 无卤素电容器: 可按需求提供

    4. 应用案例和使用建议


    - 典型应用: 用于电源线与地线之间,以抑制共模电流。例如,在家电和工业设备中用于减少EMI。
    - 使用建议:
    - 焊锡温度控制: 推荐的波峰焊接温度为235 ±5 °C,时间不超过2秒。
    - 避免机械应力: 不要施加任何机械压力到引脚上,以免影响电容的电气性能。
    - 防潮措施: 在湿热环境下使用时,建议采取适当的防潮措施。

    5. 兼容性和支持


    - 兼容性: 本产品可以与其他符合相同标准的电子元器件兼容使用。
    - 支持: 提供详细的安装指南和焊接建议,确保正确的安装和使用方法。用户手册和在线支持资源可供随时查阅。

    6. 常见问题与解决方案


    - 问题1: 如何正确选择电容器型号?
    - 解决办法: 根据具体应用需求和电压、电流要求选择合适的型号。
    - 问题2: 电容器的存储条件是什么?
    - 解决办法: 存储于干燥、通风的环境中,避免高温和潮湿。
    - 问题3: 电容器出现泄漏电流如何处理?
    - 解决办法: 检查连接电路,确保没有超出标准规定的电容值。

    7. 总结和推荐


    总结: B32021...B32026 系列电容器凭借其高可靠性、小巧尺寸和良好自我修复特性,成为EMI抑制应用中的优秀选择。其高耐压能力和RoHS兼容性也使其适用于广泛的工业和消费电子产品。
    推荐: 强烈推荐该系列产品用于需要EMI抑制的应用场合。其出色的性能和兼容性使其成为设计师和工程师的首选。
    该产品的详细技术手册提供了全面的信息,有助于用户深入了解并正确使用这些电容器。希望上述内容能够帮助您更好地了解和使用这些高性能电容器。

B32022A3683M000参数

参数
电容值 68nF
容差 ±20%
介电材料 聚丙烯,金属化
额定电压-AC 300V
额定电压-DC 1.5KV
ESR-等效串联电阻 -
长*宽*高 18mm*9mm*17.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32022A3683M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32022A3683M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32022A3683M000 B32022A3683M000数据手册

B32022A3683M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
