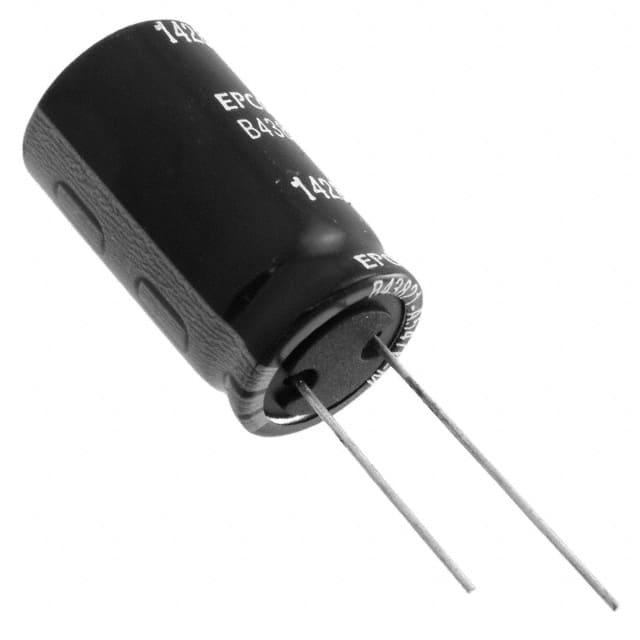

B43821K2107M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 100μF 250V ±20% 1.8Ω@ 120Hz 3000h@ 85°C 520mA@ 120Hz 通孔安装 16mm*31.5mm*33.5mm
供应商型号:
供应商:
标准整包数: 0
TDK 铝电解电容 B43821K2107M000

B43821K2107M000概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子设备中的单端子电容器,主要用于娱乐行业的一般用途以及半专业到专业的应用范围。这些电容器适用于滤波、耦合和脉冲电路。本文档主要涉及系列/型号为% 和 % 的铝电解电容器。

    技术参数


    | 参数 | 规格 |

    | 额定电压(VR) | 6.3 V DC - 100 V DC (B41821); 160 V DC - 450 V DC (B43821) |
    | 瞬态电压(VS) | 1.15 VR (B41821); 1.1 VR (B43821) |
    | 额定电容(CR) | 0.1 µF - 10000 µF (B41821); 0.47 µF - 680 µF (B43821) |
    | 容差 | ±20% |
    | 损耗因子(tan δ) | (20°C, 120 Hz): 0.10 - 0.28 |
    | 泄漏电流(Ileak) | (20°C, 5 min): ≤ 3 µA 或更高 |
    | 自感抗(ESL) | 15 nH - 40 nH |
    | 使用寿命 | 85°C下:VR, IAC,R > 2000 小时 |

    产品特点和优势


    1. 紧凑尺寸:高CV产品,非常紧凑。
    2. 环保:符合RoHS标准。
    3. 构造特点:径向引脚,带绝缘套管的铝壳,负极标志在绝缘套管上,直径≥6.3mm带有安全阀。

    应用案例和使用建议


    铝电解电容器广泛用于各种音频和功率应用中,如扬声器、开关电源等。根据手册中提供的应用场景或示例,建议在使用此类电容器时,确保选择合适的额定电压和电容值以避免过压和过流导致的损坏。

    兼容性和支持


    这些产品可通过径向引脚、Kinked 引脚、剪切引脚、Crimped 引脚、J 引脚、带状引脚等不同方式配置。EPCOS 销售办公室可以提供进一步的支持和服务,帮助客户选择合适的产品替代品。

    常见问题与解决方案


    1. 问题:如何识别损坏的电容器?
    - 解决方案:检查是否有膨胀或泄漏迹象,通常意味着内部损坏。建议更换并重新测试电路。
    2. 问题:如何选择正确的电容器?
    - 解决方案:参考手册中的技术参数和适用的应用场景,根据需要的电压和电容值进行选择。

    总结和推荐


    总体而言,铝电解电容器具备优良的电气特性和可靠性,在娱乐和工业应用中表现出色。尽管有些产品即将停产,但现有的替代品能够满足大多数需求。因此,如果正在寻找高性能的铝电解电容器,强烈推荐考虑这些型号及其替代品。

B43821K2107M000参数

参数
电容值 100μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 1.8Ω@ 120Hz
纹波电流 520mA@ 120Hz
工作寿命 3000h@ 85°C
长*宽*高 16mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43821K2107M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43821K2107M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43821K2107M000 B43821K2107M000数据手册
