B32022A3103K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±10% 聚丙烯 1.5KV 300V 插件 通孔安装 18mm*5mm*10.5mm
供应商型号: 2525311
供应商: 海外现货
标准整包数: 10

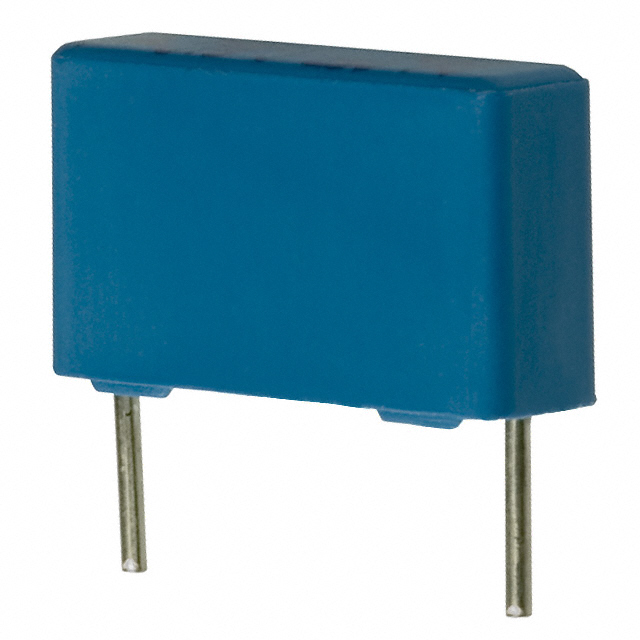

TDK 薄膜电容 B32022A3103K000

B32022A3103K000概述

    # 产品介绍:薄膜电容器(EMI抑制型电容器)

    产品简介


    本手册所描述的是由TDK Electronics生产的EMI抑制型电容器,型号为B32021至B32026。这些电容器主要用于电磁干扰(EMI)的抑制,适用于电源线路对地的各类应用。由于其优异的电气特性和物理性能,这类电容器在工业电子、通信设备及家电等领域有着广泛的应用前景。

    技术参数


    | 参数 | 规格 |

    | 工作温度 | 最高操作温度 110 °C |
    | 环境等级 | 40/110/56 |
    | 绝缘电阻 | ≥100,000 MΩ(CR≤0.33μF),≥30,000秒(CR>0.33μF) |
    | 损耗角正切(tan δ) | ≤1‰(20°C时,上限值) |
    | 最大连续直流电压 | 1500 V(Top ≤ 85°C) |
    | 额定交流电压 | 300 V(50/60Hz) |
    | 脉冲处理能力 | 最大允许dV/dt(非正弦波)800V/μs 至 300V/μs |
    | 包装方式 | 批量、弹药包(带)、不带包装 |

    产品特点和优势


    - 尺寸紧凑:拥有非常小的外形尺寸,便于集成到各类设备中。
    - 自愈性良好:具有优良的自我修复能力,有效延长使用寿命。
    - 高电压承载能力:能够在高电压环境中稳定工作。
    - 环保设计:RoHS兼容,无卤素。
    - 兼容性高:提供多种电容值以适应不同需求。

    应用案例和使用建议


    此类电容器主要应用于Y2类别的EMI抑制场合,如电源线到地之间的连接。例如,在一些高频噪声严重的应用中,采用这种电容器可以有效地减少EMI,保证系统正常运行。使用建议包括避免过度加热和机械应力施加于引脚上,确保正确的焊接过程,并在复杂环境中进行必要的预热和冷却措施。

    兼容性和支持


    这些电容器符合多项国际标准,包括IEC 60384-14、UL 60384-14等,显示了其广泛的兼容性。同时,制造商提供了详尽的技术文档和支持服务,帮助客户在各种应用场景下合理使用产品。

    常见问题与解决方案


    - 问:如何测试电容器的焊锡能力?
    答:参照IEC 60068-2-20标准,通过焊锡浴测试来验证电容器的引脚焊锡能力。

    - 问:电容器长时间高温工作会有何影响?
    答:需注意避免长时间暴露在超过最高工作温度的情况下,这可能导致电介质变化,从而影响电气性能。

    总结和推荐


    综上所述,B32021至B32026系列电容器因其优异的EMI抑制能力和高可靠性,在众多领域表现出色。特别是对于需要严格控制电磁干扰的应用场景,这款电容器是理想的选择。我们强烈推荐使用这一系列产品,尤其是在需要高效能和可靠性的应用中。

B32022A3103K000参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 1.5KV
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*10.5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32022A3103K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
