B82791G2251N20

产品分类:
厂牌: TDK
产品描述:
供应商型号: CSCS-B82791G2251N20
供应商: 海外现货
标准整包数: 1

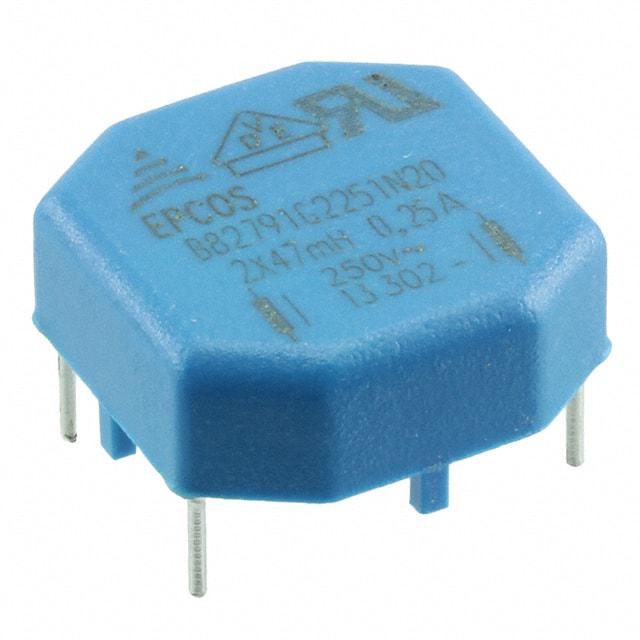

TDK  B82791G2251N20

B82791G2251N20概述

    # 电子元器件产品技术手册:Power Line Chokes B82791G/H

    产品简介


    基本介绍
    B82791G/H系列为电流补偿式环形磁芯双扼流线圈(Power Line Chokes),是一种广泛应用于抑制共模干扰的电子元器件。这些线圈设计用于高效率的电磁兼容(EMC)解决方案,特别适合需要低损耗、高频响应的应用场合。
    主要功能:
    - 抑制电源线上的共模干扰
    - 稳定电路性能,保护敏感元件
    应用领域:
    - 照明用电子镇流器
    - 开关模式电源(Switch-Mode Power Supplies)
    - 其他要求高可靠性的电子设备

    技术参数


    | 参数名称 | 规格范围 |

    | 额定电压 (VR) | 250 V AC |
    | 工作温度 (TR) | +40°C 或 +60°C |
    | 额定电流 (IR) | 0.25 A 至 0.9 A |
    | 额定电感 (LR) | 4.7 mH 至 47 mH |
    | 最大允许偏移电流电感变化 | ΔL/L0 < 10% |
    | 杂散电感 (Lstray,typ) | 1.5% |
    | 直流电阻 (Rtyp) | 每绕组典型值,单位 mΩ |
    | 工作频率范围 | 典型值至 10 MHz |
    结构特点
    - 使用电流补偿式环形磁芯结构,具备卓越的高频性能。
    - 外壳采用耐热聚碳酸酯(UL 94 V-0认证)。
    - 环氧涂层铁氧体磁芯(UL 94 V-0认证)。
    - 焊接针直径为 0.6 mm,可适应波峰焊接工艺。

    产品特点和优势


    1. 高共振频率:特殊的绕线技术和无灌封设计显著提高了共振频率。
    2. 环保材料:符合RoHS标准,无铅化设计,绿色制造。
    3. 抗高温特性:能够在宽温度范围内稳定工作(最高+60°C)。
    4. 高可靠性:通过EN 60938-2和UL 1283认证,确保品质优异。

    应用案例和使用建议


    实际应用案例
    - 照明领域:在荧光灯和LED驱动电路中用于抑制高频噪声,提高灯管稳定性。
    - 开关电源:用于降噪处理,增强转换效率。
    使用建议
    - 为了防止长期使用后因温升导致性能下降,应根据实际环境调整安装位置,避免高温区域。
    - 在选择型号时,优先考虑实际工作电流与电感值的匹配度,以确保最佳性能。
    - 如果需要特殊定制外形(如对称引脚间距),请提前联系供应商进行确认。

    兼容性和支持


    兼容性
    B82791G/H系列产品具有良好的通用性,可以与大多数主流的开关电源及镇流器适配。此外,还可与其他同类组件配合使用,实现更复杂的电磁屏蔽功能。
    售后支持
    制造商提供详尽的技术文档和支持服务,涵盖安装指南、维护手册以及在线技术支持等。如有疑问,请直接联系当地授权经销商或访问TDK官网获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度超过额定范围 | 确保良好散热,必要时加装风扇或导热片 |
    | 接触不良或焊接问题 | 检查焊点是否清洁、牢固 |
    | 产品损坏 | 确认是否满足额定工作条件,检查存储环境 |

    总结和推荐


    产品综合评估
    B82791G/H系列扼流线圈凭借其优良的设计和卓越的性能,在电磁兼容领域表现优异。特别是在照明及开关电源等应用场景中展现出极高的性价比。
    推荐使用结论
    如果您正在寻找一款能够有效降低共模干扰、提高系统稳定性的高性能电子元器件,B82791G/H无疑是理想的选择。无论是从产品质量还是售后服务来看,它都值得信赖。强烈推荐将其纳入您的设计方案中。

B82791G2251N20参数

参数
包装方式 卷带包装

B82791G2251N20厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82791G2251N20数据手册

厂牌 PDF简要描述 下载
TDK TDK B82791G2251N20 B82791G2251N20数据手册

B82791G2251N20封装设计

查看详情并下载
Symbol
Footprint
3D Model
