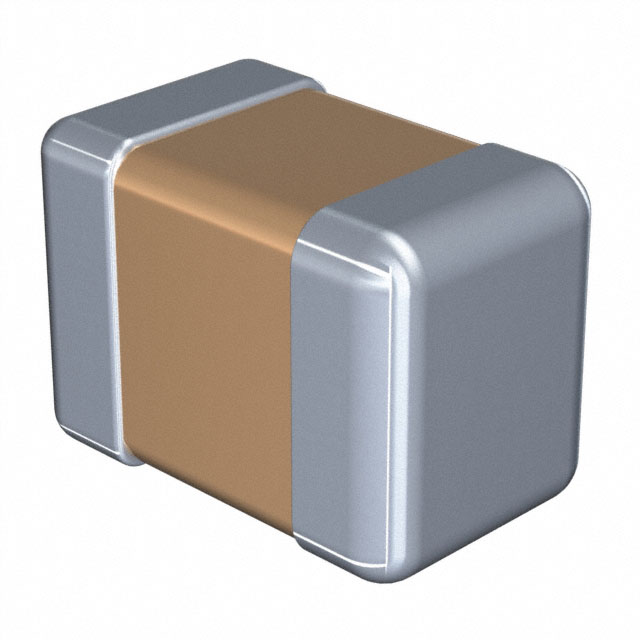

C2012C0G2W222J085AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.2nF ±5% C0G(NP0) 450V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: 2906804
供应商: 海外现货
标准整包数: 10
TDK 陶瓷电容 C2012C0G2W222J085AA

C2012C0G2W222J085AA概述


    产品简介


    多层陶瓷电容器
    多层陶瓷电容器是一种广泛应用于各种电子设备的元器件。根据所选尺寸(如0402英寸、0603英寸、0805英寸等),它们被设计用于不同场合下的高电压电路。本系列产品属于商业级,额定电压范围从100V到630V,最大容量可达22μF。这些电容器以其高耐压特性和广泛的适用性而受到青睐,适用于多种类型的电子产品。

    技术参数


    - 型号:C1005 (0402英寸), C1608 (0603英寸), C2012 (0805英寸), C3216 (1206英寸), C3225 (1210英寸), C4532 (1812英寸), C5750 (2220英寸)
    - 电压等级:100V, 250V, 350V, 450V, 630V
    - 温度特性:
    - C0G: –55至+125°C,0±30ppm/°C
    - CH: –25至+85°C,0±60ppm/°C
    - X5R: –55至+85°C,±15%
    - X6S: –55至+105°C,±22%
    - X7R: –55至+125°C,±15%
    - X7S: –55至+125°C,±22%
    - X7T: –55至+125°C,+22,-33%
    - 外形尺寸:根据不同型号,外形尺寸有所差异。
    - 容许公差:±0.25pF, ±0.50pF, ±1%, ±2%, ±5%, ±10%, ±20%

    产品特点和优势


    高耐压:多层陶瓷电容器能够承受高达630V的电压,使其成为高压应用的理想选择。温度稳定性好:特别是C0G型,具有极低的温度系数,保证了即使在极端温度环境下也能保持稳定的电容值。尺寸多样:提供多种尺寸规格,满足不同应用场景的需求。无铅、无卤素:符合RoHS标准,环保安全。

    应用案例和使用建议


    - 无线充电单元:利用C0G型电容器稳定温度的特点,确保无线充电过程中的电容值保持稳定。
    - 逆变器:适用于需要高压且体积较小的应用场景,例如逆变器设备。
    - 电源转换:C0G型电容器适合用于要求高精度和稳定性的电源转换电路。
    使用建议:在选择电容器时,建议根据具体应用需求选择合适的尺寸和电压等级。同时,确保电容器处于制造商规定的温度范围内以保证其性能稳定。

    兼容性和支持


    - 兼容性:这些电容器与常见的SMD(表面贴装技术)兼容,可方便地集成到现有设计中。
    - 技术支持:制造商提供详尽的技术支持,包括产品使用指导、技术咨询等服务。

    常见问题与解决方案


    - 问题1:产品使用过程中出现电容值不稳的现象。
    - 解决方法:检查电路是否处于允许的工作温度范围内,确保电容器正常工作。
    - 问题2:电容器损坏。
    - 解决方法:检查电路是否有过压或浪涌现象,避免超出额定电压范围使用电容器。

    总结和推荐


    综上所述,TDK的多层陶瓷电容器具有高耐压、温度稳定性和多种尺寸选择等特点,在许多高压电路和小型化应用中表现出色。对于那些对温度稳定性要求较高的应用,C0G型电容器是理想的选择。总体而言,推荐使用此系列产品,特别是对于需要在高压环境中稳定工作的电路。希望以上信息能帮助您更好地了解和选择这款优质的产品。

C2012C0G2W222J085AA参数

参数
电容值 2.2nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 450V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C2012C0G2W222J085AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C2012C0G2W222J085AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C2012C0G2W222J085AA C2012C0G2W222J085AA数据手册

C2012C0G2W222J085AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.7787
100+ ¥ 0.6577
500+ ¥ 0.6314
1000+ ¥ 0.5893
2000+ ¥ 0.5893
库存: 5274
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.78
