B41505A0478M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 4.7mF 80V ±20% 32mΩ@ 100Hz 5000h@ 105°C 3.4A 卡入式安装,按扣安装,通孔安装 35mm*45mm*47mm
供应商型号: 871-B41505A0478M000
供应商: Mouser
标准整包数: 1

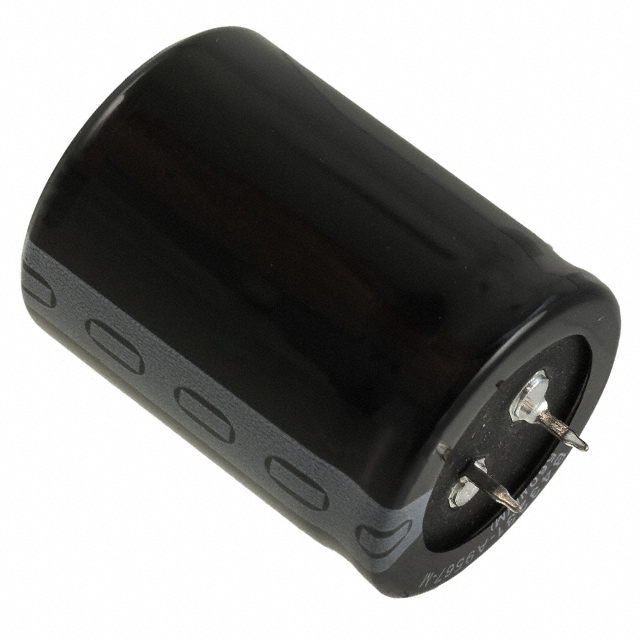

TDK 铝电解电容 B41505A0478M000

B41505A0478M000概述

    铝电解电容器(型号:B41505)技术手册解析

    1. 产品简介


    铝电解电容器是一种广泛应用于电源和信号处理领域的电子元件。铝电解电容器具有高容值、大容量和较长使用寿命的特点。本手册介绍的是型号为B41505的铝电解电容器,特别适用于专业电源设计。

    2. 技术参数


    以下是该电容器的主要技术参数和规格:
    - 额定电压 (VR): 10 V DC 到 100 V DC
    - 标称电容 (CR): 560 μF 到 33000 μF
    - 电容容差: ±20%
    - 介质损耗角正切 (tan δ):
    - 10 V DC: ≤0.20
    - 16 V DC: ≤0.15
    - 25 V DC: ≤0.11
    - 35 V DC: ≤0.10
    - 50 V DC: ≤0.08
    - 63 V DC 到 100 V DC: ≤0.06
    - 泄漏电流 (Ileak): ≤ 初始指定限制(5分钟,20°C)
    - 自感 (ESL): 约 20 nH
    长寿命要求:
    - 105 °C,额定电压,交流纹波电流 (IAC,R): > 5000 小时, ΔC/C ≤ 45% 初始值
    - 85 °C,额定电压,最大交流纹波电流 (IAC,max): > 12000 小时, tan δ ≤ 3倍初始指定限值
    - 40 °C,额定电压,2.1×IAC,R: > 25000 小时, 泄漏电流 (Ileak) ≤ 初始指定限制

    3. 产品特点和优势


    - 长寿命: 在多种环境下都能保持稳定的性能
    - 高可靠性: 出色的稳定性
    - 卓越的纹波电流能力: 支持在高纹波电流条件下稳定工作
    - 低等效串联电阻 (ESR): 有助于减少热量生成和提高效率
    - 针焰测试通过: 符合IEC 60695-11-5标准
    - 无卤素: 符合RoHS规范

    4. 应用案例和使用建议


    B41505 型号铝电解电容器常用于专业电源设计。以下是一些使用建议:
    - 在电源设计时应确保电容器正确安装,避免过大的应力施加到引脚上
    - 使用前确保电容器已完全充电,并进行必要的预热处理
    - 定期检查电容器的状态,以确保长时间的可靠运行

    5. 兼容性和支持


    B41505 电容器提供标准和短终端版本,可以适应不同的PC板安装需求。厂商提供了详尽的技术支持和售后服务,确保客户能顺利使用和维护该产品。

    6. 常见问题与解决方案


    - Q: 如何处理电解液溅到皮肤上?
    - A: 立即用清水冲洗受影响区域,如有需要请就医。
    - Q: 如何防止电容器过热?
    - A: 避免长时间承受过高的电流和电压。
    - Q: 电容器如何储存?
    - A: 存储温度应在 +5°C 到 +35°C 之间,湿度不超过75%。

    7. 总结和推荐



    总结

    :
    - B41505 型号铝电解电容器以其高可靠性、卓越的纹波电流能力和长寿命而著称。
    - 该电容器经过严格的质量控制,在多种工作环境中表现出色。
    推荐:
    - 强烈推荐给需要高性能铝电解电容器的专业电源设计者。由于其优异的特性,可以在各种高要求的电源系统中广泛应用。

B41505A0478M000参数

参数
电容值 4.7mF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 32mΩ@ 100Hz
纹波电流 3.4A
工作寿命 5000h@ 105°C
长*宽*高 35mm*45mm*47mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41505A0478M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41505A0478M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41505A0478M000 B41505A0478M000数据手册

B41505A0478M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.247 ¥ 95.0372
10+ $ 9.2016 ¥ 77.7535
60+ $ 7.8192 ¥ 66.0722
120+ $ 6.8364 ¥ 57.7676
300+ $ 6.363 ¥ 53.7674
1020+ $ 6.3525 ¥ 53.6786
库存: 215
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.03
