首页  >  产品百科  >  FG18X5R1H105KRT06

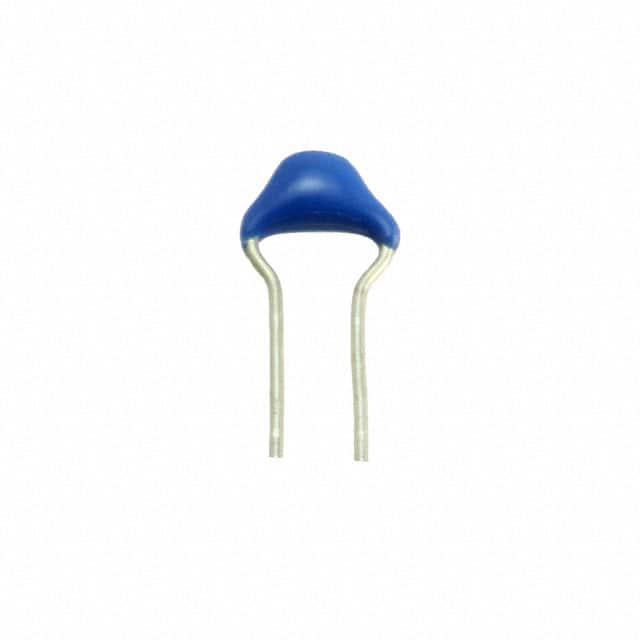

FG18X5R1H105KRT06

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±10% X5R 50V 通孔安装 4mm*2.5mm*5.5mm
供应商型号: UA-FG18X5R1H105KRT06
供应商: 海外现货
标准整包数: 2000
TDK 陶瓷电容 FG18X5R1H105KRT06

FG18X5R1H105KRT06概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册介绍的是TDK公司的FG系列多层陶瓷电容器(MLCC),型号包括FG18、FG20、FG22、FG23、FG24、FG26、FG28等。这些电容器的主要特点是具有高电压耐受能力(10V至630V)和广泛的电容范围(1pF至47μF)。该系列产品适用于各类电机噪声抑制、开关电源旁路电容器及平滑电容器、阻尼电路、功率因数校正输入滤波器等多种应用场景。

    2. 技术参数


    - 电容值范围:1pF 至 47μF
    - 电压额定值:10V 至 630V
    - 尺寸范围:4.0x5.5mm 至 8.5x11.0mm
    - 温度特性:
    - C0G:±0.25pF 或 ±5%
    - X5R:±15% 或 ±20%
    - X7R:±15% 或 ±22%
    - 包装形式:卷带包装或散装
    - 工作温度范围:
    - 操作温度:-55°C 至 +125°C
    - 存储温度:-55°C 至 +125°C

    3. 产品特点和优势


    - 稳定性高:采用C0G材料,确保在宽广的工作温度范围内,电容值稳定不变。
    - 耐高温:适用于高温环境,能够在-55°C至+125°C范围内可靠工作。
    - 广泛的应用场景:适合多种电子设备的噪声抑制、电源滤波等应用。
    - 无卤素设计:符合环保要求,特别适用于医疗和汽车等高可靠性需求的应用场合。

    4. 应用案例和使用建议


    - 电机噪声抑制:将电容器并联在电机绕组两端,减少电磁干扰。
    - 电源滤波:用于直流电源滤波,提高电源的稳定性。
    - 信号滤波:在通信设备中,用于信号滤波和解耦。
    - 优化建议:选择合适的电容器型号,根据应用场合的不同考虑其电容值和耐压等级;确保正确的焊接工艺以保持其长期稳定性。

    5. 兼容性和支持


    - 兼容性:该系列产品广泛适用于各类通用电子设备,如家用电器、电信设备等。不适用于航空航天、交通运输、医疗设备、军事等领域,需特殊定制。
    - 支持服务:供应商提供详细的交付规范,用户需要与供应商确认具体规格和安全要求。对于出口产品,需遵守相关进出口法规。

    6. 常见问题与解决方案


    - Q: 电容器工作时发热严重怎么办?
    - A: 确保电容器周围通风良好,避免过热。必要时可增加散热措施。
    - Q: 电容器安装后出现异常响声怎么办?
    - A: 检查电容器引脚是否正确焊接,是否存在虚焊现象。如存在问题,重新焊接即可。

    7. 总结和推荐


    TDK公司的FG系列电容器凭借其卓越的性能和广泛的适用性,在多个领域内有着出色的市场表现。特别适合需要高稳定性和宽温范围的电子设备。我们推荐在进行电机噪声抑制、电源滤波等应用时选用此系列产品,以获得最佳效果。

FG18X5R1H105KRT06参数

参数
电容值 1μF
容差 ±10%
温度系数 X5R
额定电压 50V
长*宽*高 4mm*2.5mm*5.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

FG18X5R1H105KRT06厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FG18X5R1H105KRT06数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FG18X5R1H105KRT06 FG18X5R1H105KRT06数据手册

FG18X5R1H105KRT06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0646 ¥ 0.5416
6000+ $ 0.063 ¥ 0.5279
200000+ $ 0.0595 ¥ 0.4986
500000+ $ 0.0559 ¥ 0.4682
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1083.2
