首页  >  产品百科  >  B43544B5397M000

B43544B5397M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 390μF 450V ±20% 250mΩ@ 100Hz 3000h@ 105°C 2.17A@ 100Hz 卡入式安装,通孔安装 42mm(高度)
供应商型号: 495-B43544B5397M000-ND
供应商: Digi-Key
标准整包数: 1

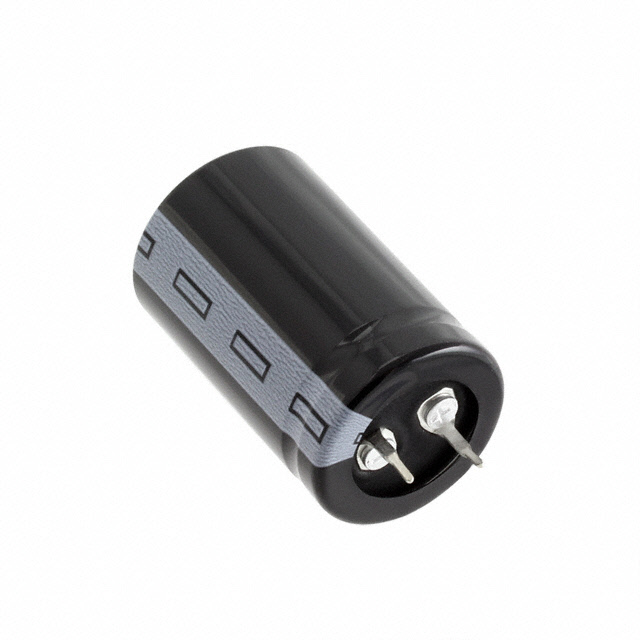

TDK 铝电解电容 B43544B5397M000

B43544B5397M000概述

    # 铝电解电容器产品技术手册

    产品简介


    基本介绍
    铝电解电容器是电子元器件中的重要组成部分,广泛应用于各种电子设备中。本文介绍的是一款名为 B43544 的铝电解电容器系列,属于长寿命等级,具有高可靠性和卓越的性能特点。该系列电容器适用于多种工业及消费级应用,包括频率转换器、太阳能逆变器、不间断电源(UPS)、专业电源以及医疗设备等。
    主要功能
    - 突出的纹波电流能力:能够承受高纹波电流,适合在恶劣的工作环境中稳定运行。
    - 紧凑设计:在高温条件下保持较低的等效串联电阻(ESR),提升整体效率。
    - 高可靠性:通过改进的设计和制造工艺确保长期使用寿命。
    应用领域
    - 工业控制与自动化
    - 能源管理(如太阳能发电系统)
    - 医疗器械
    - 通信基础设施

    技术参数


    以下是该系列电容器的关键技术规格:
    | 参数名称 | 描述 |

    | 额定电压范围 | 200至550 V DC |
    | 额定电容范围 | 47至2700 µF |
    | 纹波电流能力 | 高达数千小时操作周期内支持高强度纹波电流 |
    | 损耗角正切(tanδ) | 20°C下,额定电压≤400V时≤0.15;≥450V时≤0.20 |
    | 泄漏电流 | 5分钟@20°C条件下,符合行业标准 |
    | 自感系数 | 约20nH |
    | 工作温度范围 | -40°C至+105°C |
    | 封装形式 | 标准绝缘(PVC/PET)或其他特殊版本 |
    环境适应性
    - 符合IEC 60695-11-5针焰测试要求,所有绝缘版本均通过严苛燃烧条件验证。
    - 温度适应能力强,在极端低温至高温条件下表现优异。

    产品特点和优势


    独特功能
    1. 卓越的纹波电流承载能力:相比传统铝电解电容器,其纹波电流承载能力显著提高。
    2. 高CV值设计:采用紧凑型结构,相同体积下容量更大。
    3. 优化热阻:内部热阻经过专门优化,确保散热效果更佳。
    市场竞争力
    - 高性能且低功耗:尤其在高频工作条件下表现出色。
    - 高安全性:配备安全排气装置,防止过载情况下损坏设备。
    - 定制化选项:提供不同终端样式和绝缘版本以满足多样化需求。

    应用案例和使用建议


    实际应用场景
    1. 太阳能逆变器:在光伏发电系统中,用于平滑波动的直流输出,减少能源损耗。
    2. 医疗设备:确保高精度测量和长期稳定性。
    3. 工业电机驱动:帮助管理大电流变化带来的干扰。
    使用建议
    - 在选择型号时优先考虑实际工作环境的温度要求。
    - 对于需要极高纹波电流的应用场合,建议选用高耐久性的配置。
    - 注意安装方向标志,确保正确插入极性。

    兼容性和支持


    兼容性
    B43544系列与主流电子平台高度兼容,易于集成到现有设计中。此外,可根据客户需求提供定制化服务。
    支持和服务
    - 厂商提供详尽的技术文档和支持材料。
    - 提供样品请求及批量生产咨询渠道。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流偏高 | 检查接线是否正确并重新焊接连接 |
    | 安装后无法正常工作 | 确认极性无误并检查电路配置 |
    | 爆炸风险 | 更换为带有安全排气功能的产品 |

    总结和推荐


    综合评估
    B43544系列铝电解电容器凭借其强大的性能指标、广泛的适用性以及灵活的定制选项,在多个领域展现出卓越的表现。无论是从技术规格还是性价比来看,该系列产品都堪称优秀。
    推荐使用结论
    强烈推荐此款电容器用于需要高可靠性和高效能的工业级项目。对于追求高性能且需要长时间稳定运行的场合,B43544系列是理想的选择。

B43544B5397M000参数

参数
电容值 390μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 250mΩ@ 100Hz
纹波电流 2.17A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 42mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

B43544B5397M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43544B5397M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43544B5397M000 B43544B5397M000数据手册

B43544B5397M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.104 ¥ 109.6641
10+ $ 9.9559 ¥ 83.3186
60+ $ 8.3555 ¥ 69.9254
120+ $ 7.8751 ¥ 65.9051
480+ $ 7.0919 ¥ 59.3503
库存: 240
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.66
直接购买
